Capítulo 5: Instrucciones Intelligent Box (IBox)

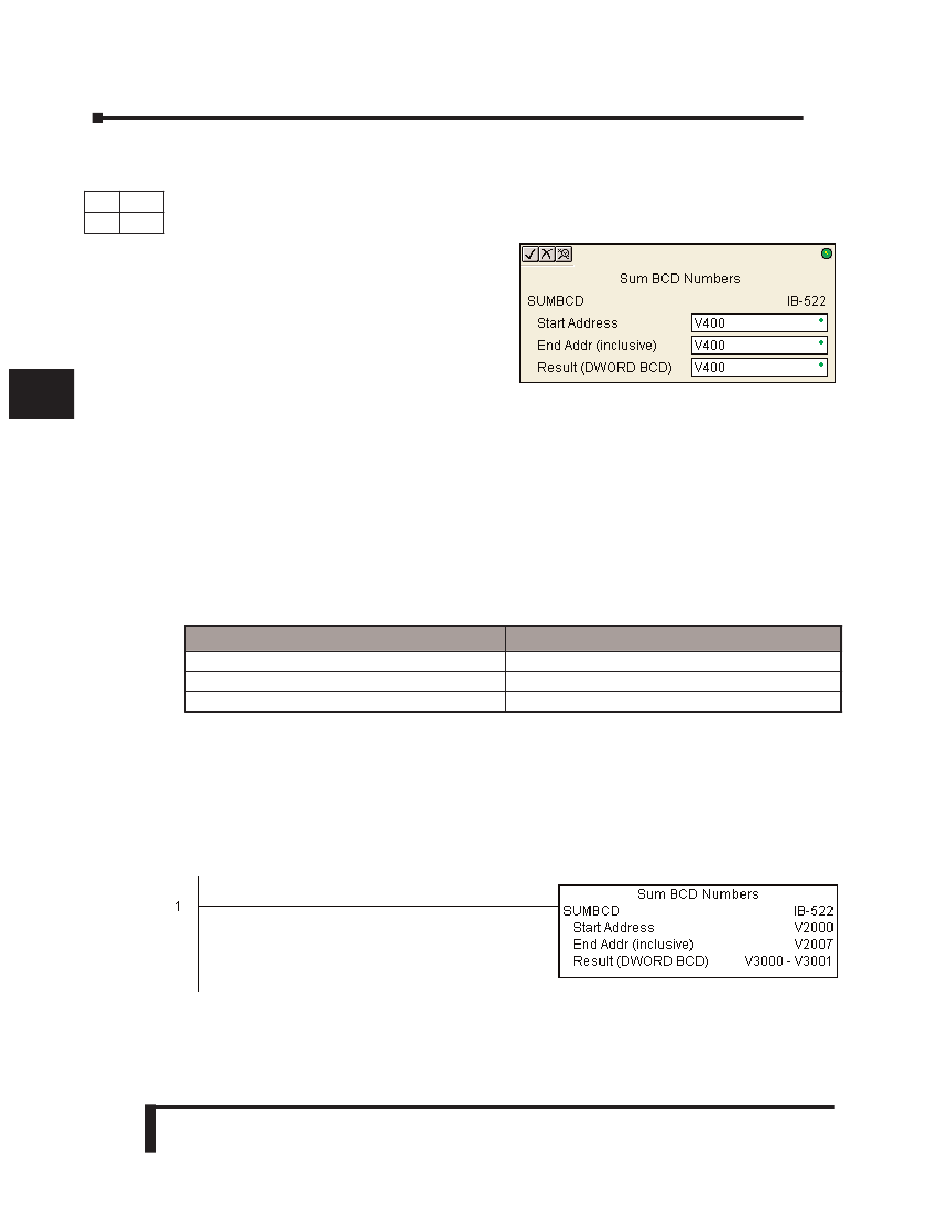

Suma de números BCD (SUMBCD) (IB-522)
Esta instruccción suma una lista de números de 4 dígitos consecutivos en formato BCD en un
1
DS5 Usado
resultado de 8 dígitos BCD en una palabra
N/A
HPP doble.
2
Usted debe especificar las direcciones iniciales
y finales del grupo de memoriaV (incluyendo
3
estas direcciones). Cuando está activada, esta
instrucción sumará todos los números en el
grupo (de modo que usted puede desear usar
4
un contacto diferencial positivo como
condición de la instrucción).
5
SUMBCD podría ser usado como la primera
parte para calcular un promedio.
6
Parámetros de SUMBCD
7
• Start Address: Especifica la dirección inicial de un conjunto de valores consecutivos de localización de
memoria V que se sumarán (BCD)
8
• End Addr (inclusive): Especifica la dirección final de un conjunto de valores consecutivos de
localización de memoria V que se sumarán (BCD)
9 • Result (DWORD BCD): Especifica la localización de memoria V en donde será colocado el resultado
de la suma del conjunto de valores consecutivos BCD
10
Start Address . . . . . . . . . . . . . . . . . . . . . . . . . . V
End Address (inclusive) . . . . . . . . . . . . . . . . . . V
11
Result (DWORD BCD) . . . . . . . . . . . . . . . . . . . . V
12

Ejemplo de SUMBCD

13
En el ejemplo siguiente, se usa la instrucción de SUMBCD para sumar todos los valores BCD
en las palabras V2000 hasta V2007 y para almacenar el resultado, que es un valor de 8 dígitos
BCD, en V3000 y V3001.
14
A
B
C
D
5–268
Manual del PLC DL06, 2a. edición en español, 6/07
Parámetro Rango del DL06
Vea el mapa de memoria V del DL06 - Data Words
Vea el mapa de memoria V del DL06 - Data Words
Vea el mapa de memoria V del DL06 - Data Words
