5.8.3
Montaje de las boquillas

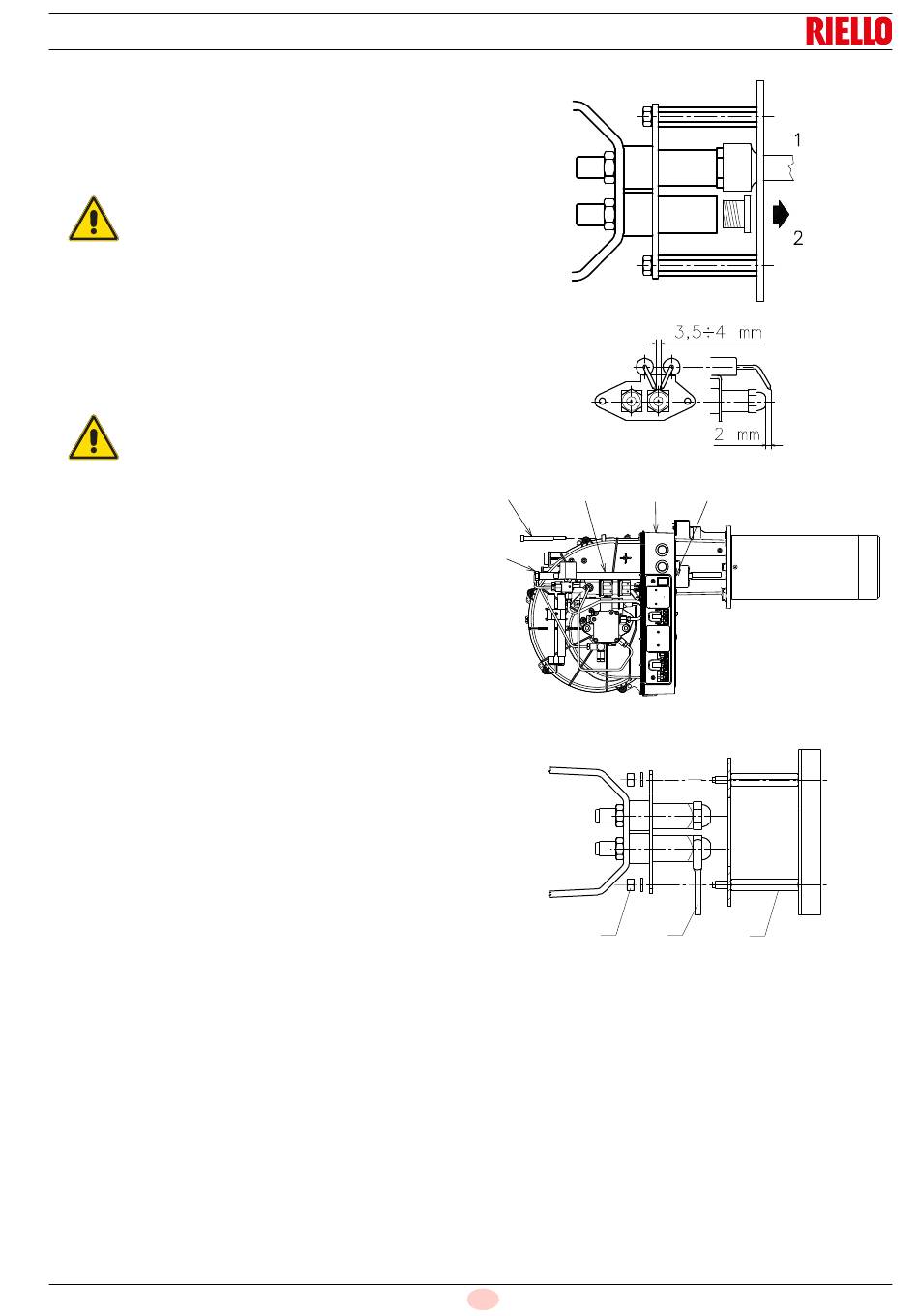

En esta fase de la instalación, el quemador aún está separado
del tubo llama; por lo tanto, se pueden montar las dos boquillas
con la llave de tubo 1)(Fig. 10)(16 mm), después de retirar los
tapones de plástico 2)(Fig. 10), pasando por la apertura central
del disco estabilizador de llama.
No utilizar productos de estanqueidad:
juntas, cinta o selladores.
Poner atención para no abollar o rayar el
asiento de estanqueidad de la boquilla.
ATENCIÓN
El apriete de la boquilla debe ser fuerte, pero
sin llegar al par máximo que permite la llave.
El apriete de la boquilla debe ser fuerte, pero sin llegar al par
máximo que permite la llave.
La boquilla para la 1ª etapa de funcionamiento es la que se halla
debajo de los electrodos de encendido, (Fig. 11).
Controlar que los electrodos estén ubicados como en la Fig. 11.
Posicionar el electrodo en el piloto de encendido
respetando las dimensiones indicadas en la
Fig. 11.
ATENCIÓN
Por último, volver a montar el quemador 4)(Fig. 12) sobre las
guías 3), desplazándolo hasta la brida 5), manteniéndolo
ligeramente levantado para evitar que el disco estabilizador
de llama tropiece con el tubo llama.
Enroscar los tornillos 2) en las guías 3) y el tornillo 1) que fija el
quemador a la brida.
Si fuese necesario sustituir una boquilla con el quemador ya
instalado en la caldera, seguir las indicaciones a continuación:
–
desplazar el quemador en las guías, como indica la Fig. 8 en
pág. 14.
–
Quitar las tuercas 1)(Fig. 13) y el grupo disco difusor 2).
–
Sustituir la boquilla con la llave 3)(Fig. 13).
Instalación
3
1
2
D8619
17
E
D458
D590
4
5
1
3
2
Fig. 10
Fig. 11
20216690
Fig. 12
Fig. 13
