4.7

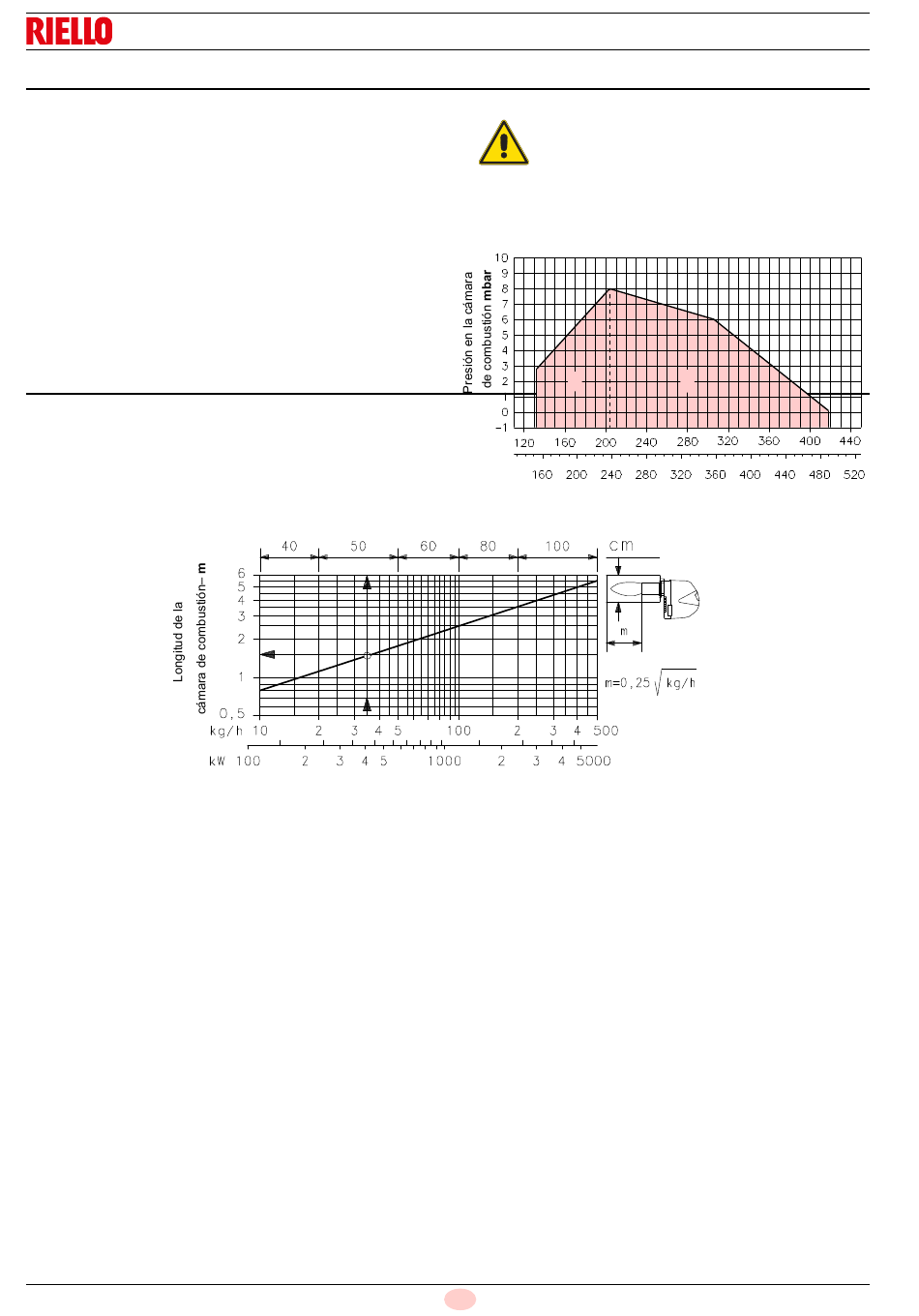

Campos de trabajo
Los quemadores pueden funcionar de dos maneras: de una
etapa y de dos etapas.
La potencia del 1ª etapa debe elegirse dentro del área A de
los diagramas de al lado.
a
La potencia de la 2
etapa debe estar comprendida dentro
del área B.
Esta área indica la potencia máxima del quemador en
función de la presión en la cámara de combustión.
El punto de trabajo se encuentra trazando una línea vertical
desde la potencia deseada y una horizontal desde la presión
correspondiente en la cámara de combustión.
El punto de encuentro de estas dos líneas rectas es el punto de
trabajo que debe encontrarse dentro del área B.
4.8
Caldera de prueba
El campo de trabajo se ha obtenido con calderas de prueba
especiales, según métodos establecidos por la norma EN 267.
Indicamos en Fig. 3 el diámetro y longitud de la cámara de
combustión de prueba.
Ejemplo Potencia 35 kg/hora:
diámetro = 50 cm; longitud = 1,5 m.
20216247
Descripción técnica del quemador
Si el quemador quemase en una cámara de combustión
comercial considerablemente más pequeña, se recomienda
efectuar una prueba preliminar.
10
E
El campo de trabajo (Fig. 2) se ha calculado
considerando una temperatura ambiente de 20
°C, una presión barométrica de 1013 mbar
(aprox. 0 m s.n.m.) y con el cabezal de
ATENCIÓN
combustión regulado como se indica en la
pág. 18.
A
Mcal/h
kW
B
Potencia térmica
D454
S10568
Fig. 2
Fig. 3
