Puesta en funcionamiento, calibración y funcionamiento del quemador
8.3

Funcionamiento del quemador

8.3.1

Arranque del quemador

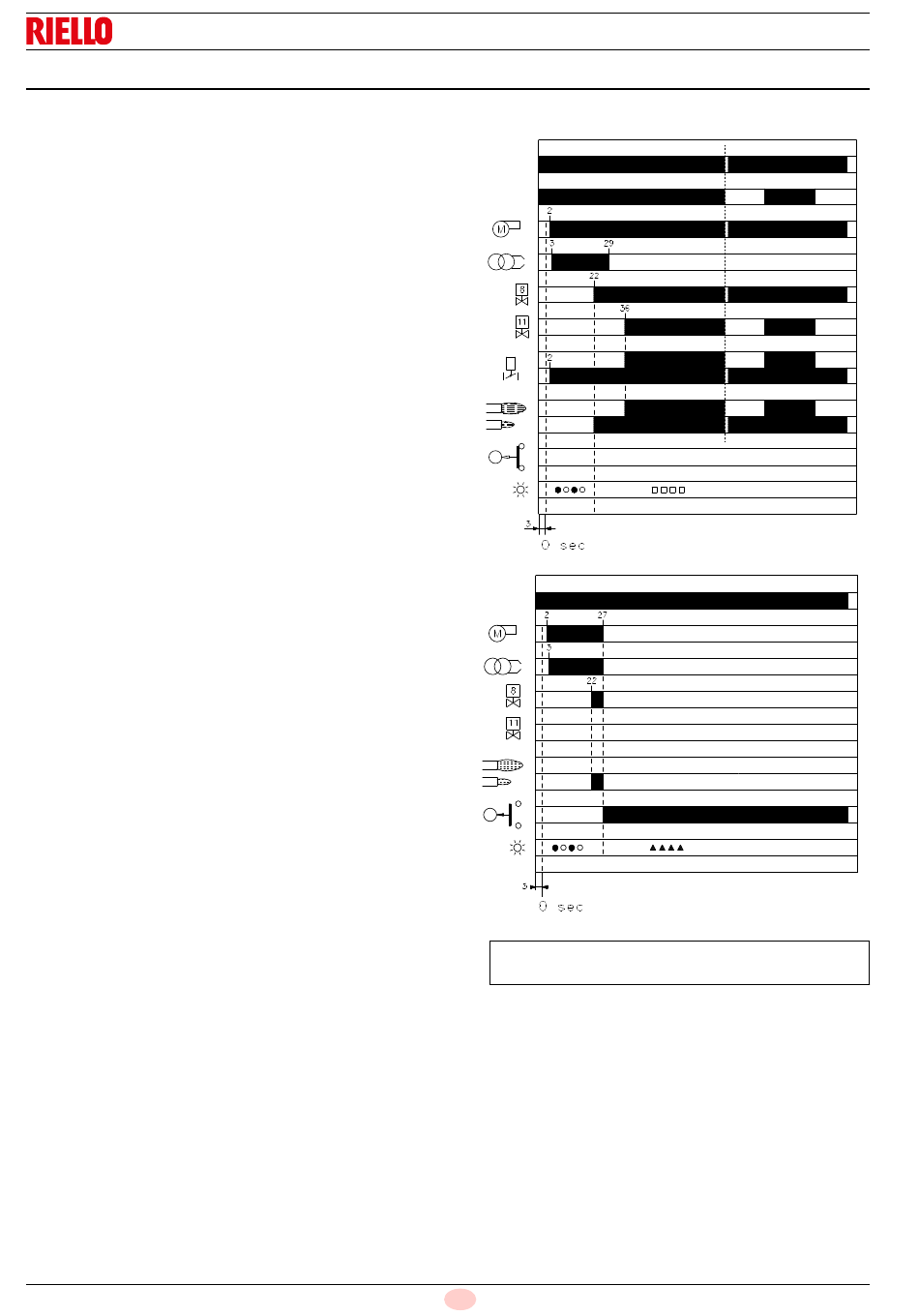

Fases de arranque con tiempos progresivos en segundos:
• Cierre del telemando TL.
• Después de alrededor de 3 s:
• 0 s : Inicia el programa del control de llama.
2 s : Arranque del motor ventilador.
•
• 3 s : Activación del transformador de encendido.
La bomba 3) aspira el combustible del depósito a través del
conducto 1) y del filtro 2) y lo bombea a presión. El pistón 4)
se desplaza y el combustible regresa al depósito a través de
los conductos 5) y 7). El tornillo 6) cierra el by-pass hacia la
aspiración y las electroválvulas 8) -11), desactivadas, cierran
el paso hacia las boquillas.
El gato 15), pistón A, abre el registro de aire: preventilación
con alimentación de aire de la 1
• 22 s : Las electroválvulas 8) se abren; el combustible pasa al
conducto 9), atraviesa el filtro 10), sale pulverizado por la
boquilla y, en contacto con la chispa, se enciende. Es la
llama de la 1ª etapa.
• 29 s : El transformador de encendido se apaga.
• 36 s : Si el telemando TR está cerrado o se sustituye por un
puente, la electroválvula 11) de la 2ª etapa se abre, el
combustible entra en la válvula 12) y levanta el pistón que
abre dos vías: una hacia el conducto 13), el filtro 14) y la
boquilla de la 2ª etapa, y otra hacia el gato 15), el pistón B,
que abre el registro del ventilador de la 2ª etapa. Finaliza el
ciclo de arranque.
8.3.2

Falta de encendido

Si el quemador no se enciende, se produce su bloqueo antes de
los 5 s desde la apertura de la válvula de 1
del cierre del TL.
El indicador rojo de control de la llama se enciende.
8.3.3

Apagado del quemador en funcionamiento

Si la llama se apaga durante el funcionamiento, el quemador se
apaga en 1 s y realiza un intento de reencendido automático con
repetición del ciclo de arranque.
20216247
a
etapa.
a
etapa y 30 s después
26
TL
TR
2°
1°
0
LED
*
RMO
TL
LED
*
RMO
*
 Apagado  Amarillo
Para más información, véase pág. 31.
E
A
A
D3938
Fig. 26
D3939
Fig. 27
 Verde  Rojo
