Puesta en funcionamiento, calibración y funcionamiento del quemador
8.4
Funcionamiento
8.4.1
Instalación con un telemando TR
Una vez terminado el ciclo de arranque el mando de la
electroválvula de 2ª etapa pasa al telemando TR que controla la
presión o la temperatura en la caldera.
•
Cuando la temperatura o la presión aumenta hasta la
apertura de TR, la electroválvula 11) se cierra y el quemador
pasa de la 2ª a la 1ª etapa de funcionamiento.
•
Cuando la temperatura o la presión disminuye hasta el cierre
de TR, la electroválvula 11) se abre y el quemador pasa de
a
a
la 1
a la 2
etapa de funcionamiento. Y así sucesivamente.
•
El quemador se apaga cuando la solicitud de calor es inferior
a la generada por el quemador a la 1ª etapa. El telemando
TL se abre, la electroválvula 8) se cierra, la llama se apaga
de
repente.
El
registro
completamente.
8.4.2
Instalación sin termostato TR, sustituido por
un puente
La puesta en macha del quemador se hace del modo indicado
anteriormente. Posteriormente, si la temperatura , o la presión ,
aumenta hasta la apertura de TL, el quemador se apaga (sección
A-A del gráfico).
Cuando la electroválvula 11) se desactiva, el pistón 12) cierra el
a
paso a la boquilla 2
y el combustible contenido en el gato 15),
pistón B, drena hacia el conducto de retorno 7).
8.5
Control final
Apagar el sensor llama y cerrar los telemandos: el
quemador se debe poner en marcha y luego detenerse por
bloqueo después de aprox. 5 s de la apertura de la válvula
a
de 1
etapa.
Encender el sensor llama y cerrar los telemandos: el
quemador debe arrancar y, después de aprox. 10 s,
bloquearse.
Apagar el sensor de llama con el quemador funcionando en
la 2ª etapa; debe producirse lo siguiente en secuencia: fallo
de la llama en el plazo de 1 s, preventilación durante 20 s,
chispa durante aprox. 5 s, el quemador se bloquea.
Apagar el telemando TL y luego TS, con el quemador
funcionando: el quemador debe detenerse.
del
ventilador
se
cierra
27
D3912
E

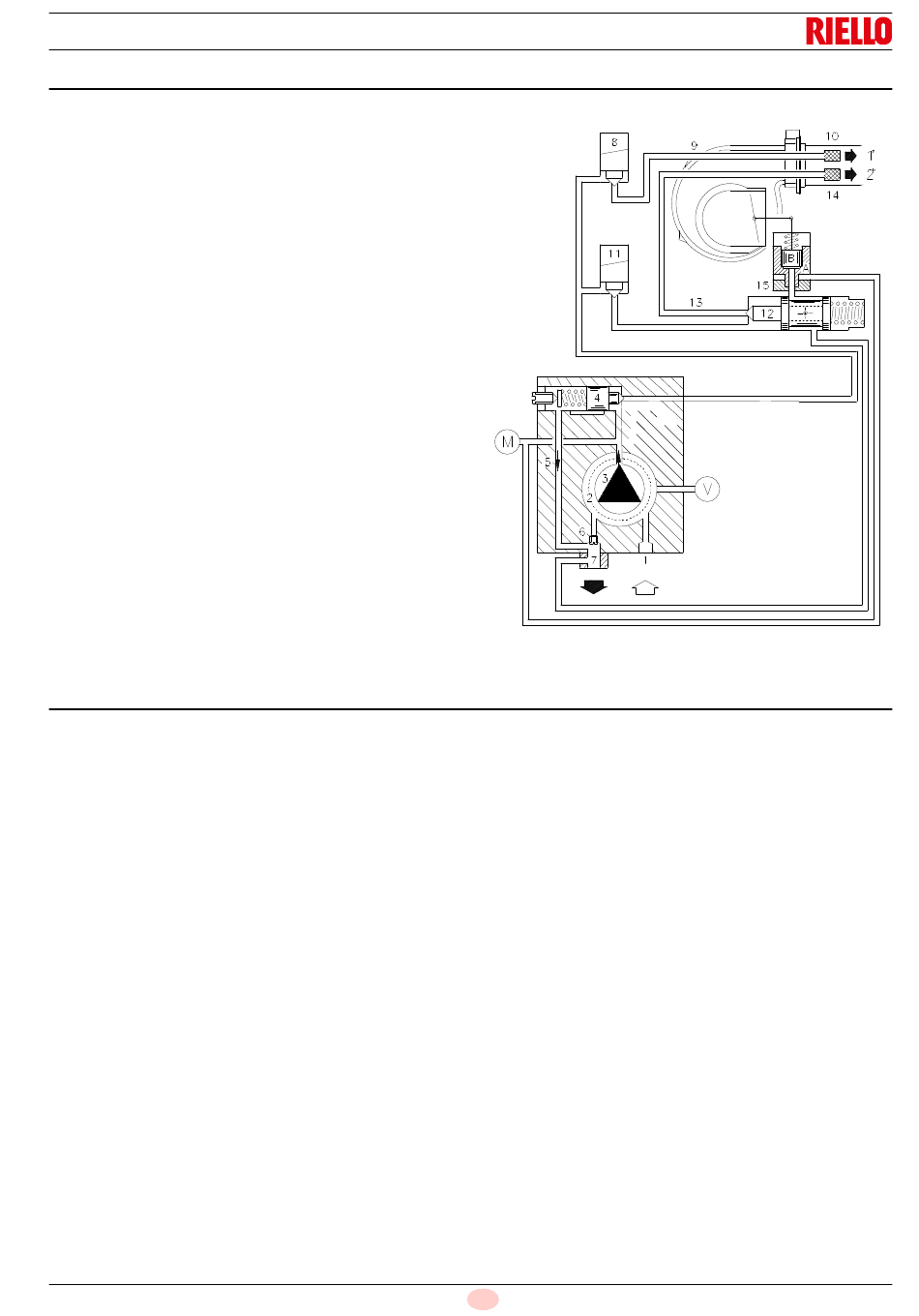

Fig. 28
