5.9 Regulación cabezal de combustión
En este punto de la instalación la boquilla y el manguito se fijan
a la caldera como se indica en la Fig. 9 en pág. 15. La regulación
del cabezal de combustión depende únicamente del caudal del
quemador en 2ª etapa, es decir, más sencillamente del caudal de
las dos boquillas seleccionadas en pág. 16.
Girar el tornillo 1)(Fig. 14) hasta que la muesca indicada en la
chapa 2 (Fig. 14) coincida con la placa 3)(Fig. 14).
RL 44 MZ con dos boquillas de 3,00 GPH y presión de bomba de
12 bar.
Hallar el caudal de las dos boquillas de 3,00 GPH en la tabla
(Tab. E en pág. 16):
12,7 + 12,7 = 25,4 kg/h
(igual a 300 kW).
El diagrama (Fig. 15) indica que para un caudal de 25,4 kg/h el
quemador RL 44 MZ necesita una cabezal de combustión
ajustado en la muesca 3.
NOTA:
Si la presión en la cámara de combustión es igual a 0 mbar,
la regulación del aire se debe realizar utilizando como
referencia la línea discontinua del diagrama (Fig. 15).
Después de regular el cabezal, volver a montar el quemador 4)
(Fig. 9 en pág. 15) en las guías 3)(Fig. 9 en pág. 15) a unos 100
mm del manguito 5)()Fig. 9 en pág. 15, insertar los cables de los
electrodos y deslizar el quemador a lo largo del manguito.
Sustituir los tornillos 2)(Fig. 9 en pág. 15) en las guías 3)(Fig. 9
en pág. 15).
Fijar el quemador al manguito con el tornillo 1) (Fig. 9 en
pág. 15).
20216247
Instalación
N° de Muescas
Caudal de combustible en 2ª etapa kg/h
Durante la fijación del quemador en las dos guías,
se recomienda desplazar delicadamente los
cables de alta tensión hacia afuera para tensarlos
ligeramente.
ATENCIÓN
3
2
1
D3910
20216691
18 E

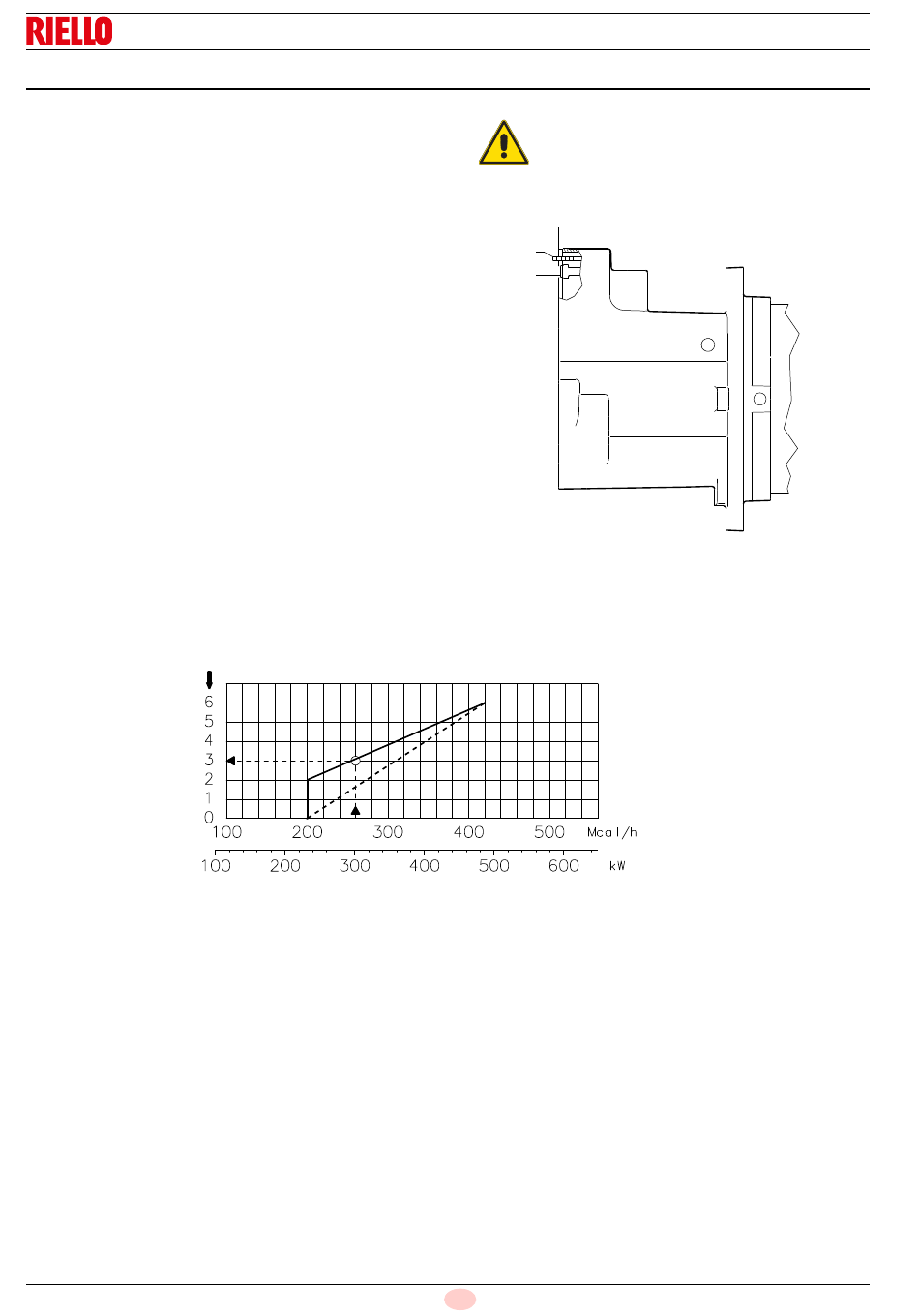

Fig. 14
