5.6

Longitud tubo llama

La longitud del tubo llama debe seleccionarse de acuerdo con las
indicaciones del fabricante de la caldera y, en cualquier caso,
debe ser mayor que el espesor de la puerta de la caldera
completa, con el material refractario incluido.
Las longitudes, L (mm), disponibles son:
Tubo llama 7)(Fig. 9)
• corto
• largo
5.7 Fijación del quemador a la caldera
Preparar un sistema de elevación adecuado.
Desmontar el manguito 5) del quemador 4)(Fig. 9):
 desenroscar los tornillos 2) de las dos guías 3);
 desenroscar el tornillo 1) y desplazar el quemador por las
guías 3);
1
Instalación
RL 44 MZ
220
355
2
3
4
15
Para calderas con paso de humos delantero 10)(Fig. 9) o con
cámara de inversión de llama, colocar una protección de material
refractario 8) entre el refractario de la caldera 9) y el tubo
llama 7).
Esta protección debe permitir la extracción del tubo llama.
En calderas con frontal refrigerado por agua, no es necesario el
revestimiento refractario 8)-9)(Fig. 9), salvo que lo indique
expresamente el fabricante de la caldera.
 montar los grupos 5) y 7) sobre la placa de la caldera y
colocar la junta aislante 6) suministrada de serie;
 enroscar los cuatro tornillos suministrados de serie después
de engrasar las roscas respectivas con
antiagarrotamiento.
El acoplamiento del quemador con la caldera
debe ser hermético.
ATENCIÓN
10
6
5
10
E
productos
20216689
9
8
L
7

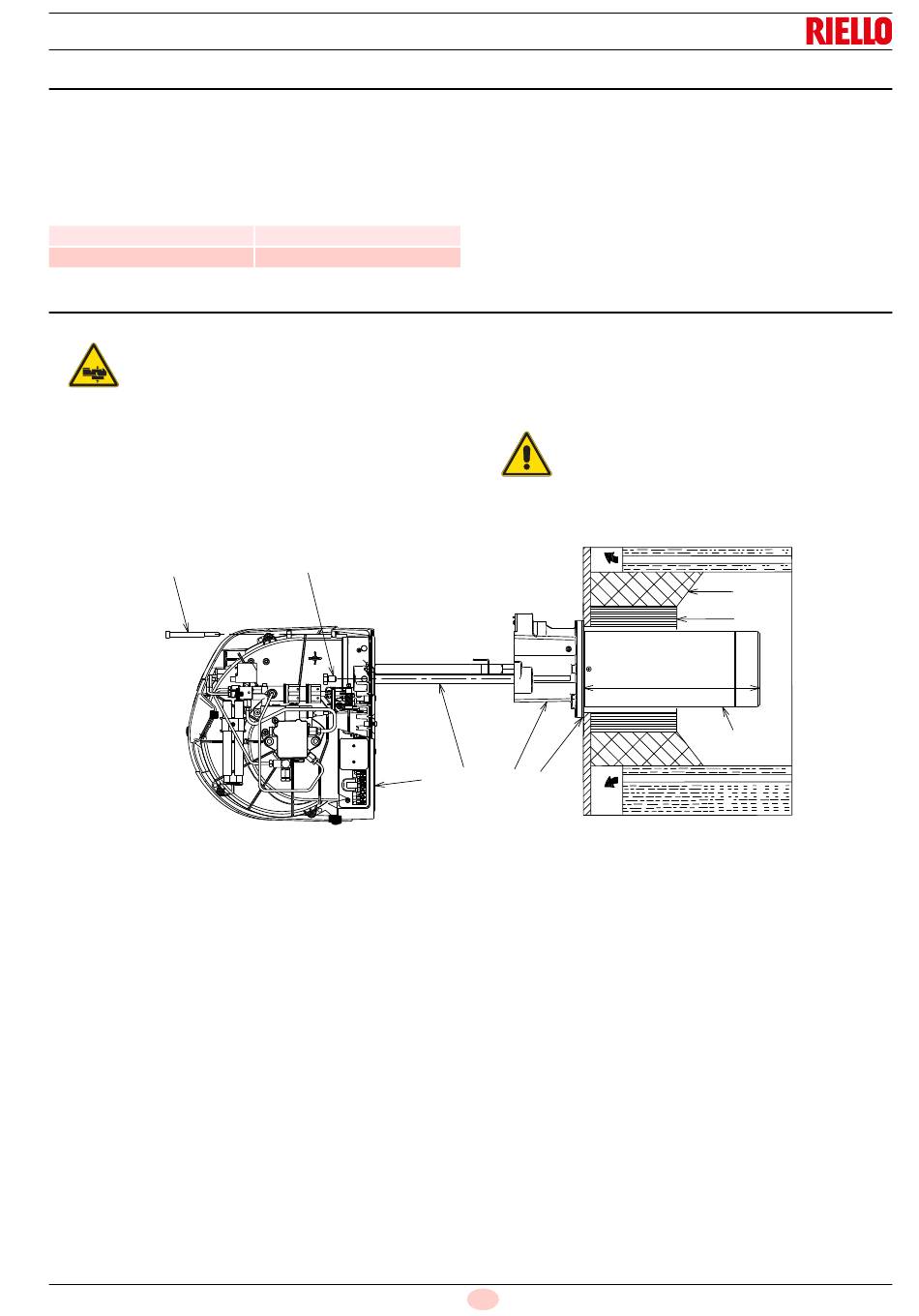

Fig. 9
