Instalación hidráulica
6.1
Alimentación gasóleo
Riesgo de explosión a causa de derrame de
combustible en presencia de fuentes inflamables.
Precauciones: evitar golpes, roces, chispas,
calor. Verificar el cierre del grifo de interceptación
del combustible, antes de efectuar cualquier tipo
de intervención en el quemador.
La instalación de la línea de alimentación del
combustible debe ser efectuada por personal
habilitado, de acuerdo con las normas y las
disposiciones de ley vigentes.
ATENCIÓN
Si es posible, evitar utilizar sistemas de dos tubos
en los que el combustible circulado vuelve al
depósito.
Si no puede evitarse, asegurarse de que el tubo
ATENCIÓN
de retorno esté normalmente por debajo de la
superficie del nivel de combustible dentro del
depósito de almacenamiento.
Se recomienda encarecidamente un control
periódico del funcionamiento de la presión de la
bomba (anualmente o mejor cada seis meses, si
el funcionamiento del quemador es continuo).
PELIGRO
Se aconseja el uso de filtros adicionales en la
tubería de alimentación del combustible.
Riello recomienda la aplicación de un filtro del
combustible de buena calidad en el depósito
PRECAUCIÓN
(Fig. 16-Fig. 17) y de un filtro secundario (de 100
m para gasóleo) para proteger la bomba y la
boquilla del quemador contra la contaminación.
6.1.1
Circuito de dos tubos
El quemador está provisto de una bomba autocebable que es
capaz de autoalimentarse dentro de los límites que se indican en
la Tab. F.

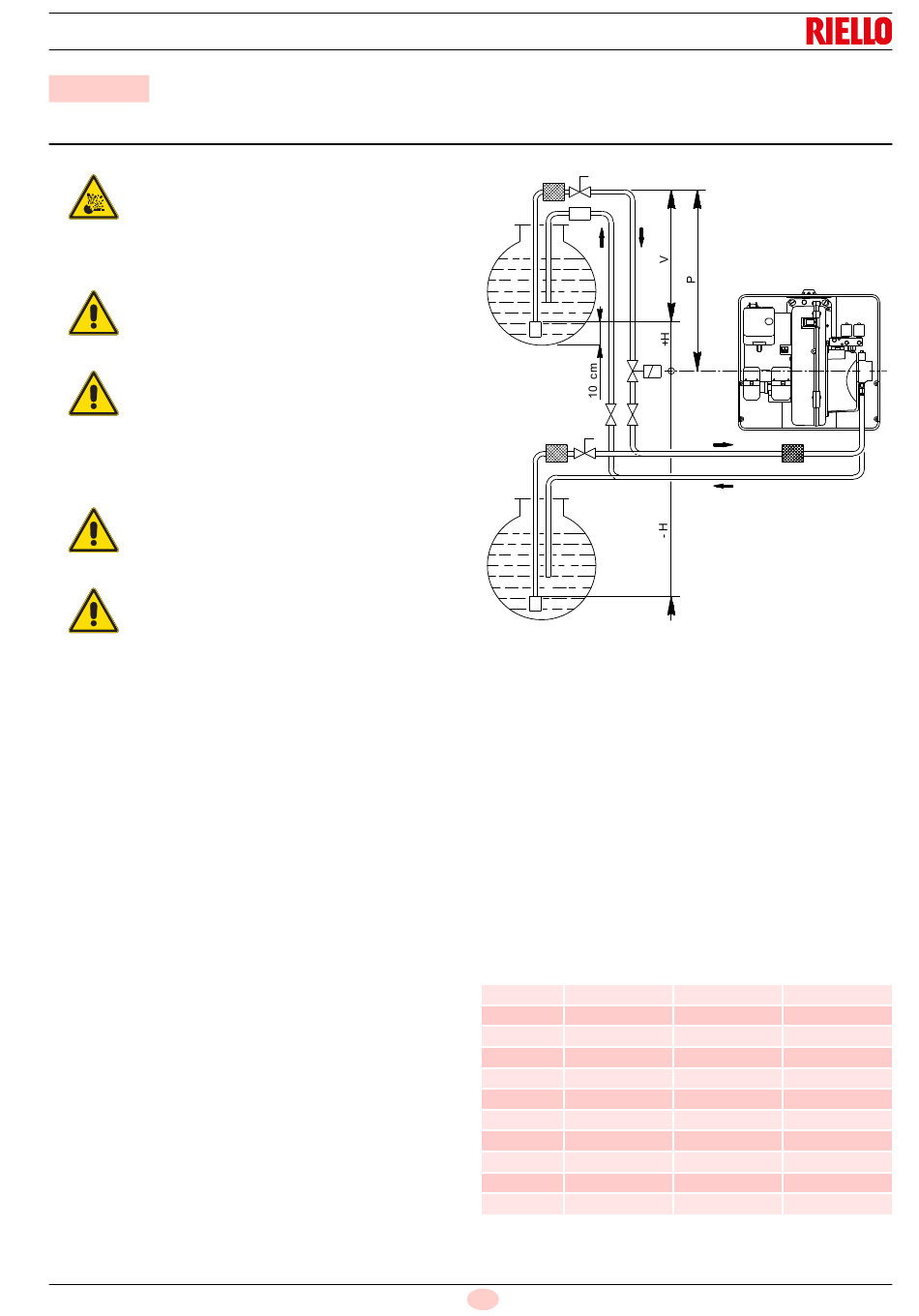

Depósito más alto que el quemador A (Fig. 16)
La cota P no debe ser superior a 10 metros para no someter al
órgano de estanqueidad de la bomba a una presión excesiva; y
la cota V no debe ser superior a 4 metros para que la bomba
pueda autocebarse, incluso con el depósito casi vacío.
Depósito más bajo que el quemador B (Fig. 16)
No se debe superar una depresión en la bomba de 0,4 bar (35
cm Hg). Con una depresión superior se liberan los gases del
combustible, la bomba produce más ruido y su vida útil
disminuye.
Es aconsejable que el tubo de retorno y el de aspiración entren
en el quemador a la misma altura; para que este último no tenga
problemas de cebado.
6.1.2
Circuito de anillo
El circuito de anillo está formado por un conducto que comienza
por la cisterna y vuelve a la misma, aquí una bomba auxiliar hace
circular el combustible bajo presión.
Una derivación del anillo alimenta el quemador.
Este sistema es útil cuando la bomba del quemador no es capaz
de autocebarse porque la distancia o el desnivel respecto al
depósito son superiores a los valores indicados en Tab. F.
Instalación hidráulica
6
6
Leyenda (Fig. 16)
H Desnivel bomba-válvula de fondo
L Longitud tubería
ø Diámetro interior del tubo
1
Quemador
2
Bomba
3
Filtro
4
Válvula manual de interceptación
5
Aspiración
6
Válvula de fondo
7
Válvula manual de cierre rápido con mando a distancia
(solo en Italia)
8
Electroválvula de cierre (solo en Italia)
9
Retorno
10 Válvula de retención (solo en Italia)
11 Filtro depósito
+ H
- H
(m)
+ 4,0
+ 3,0
+ 2,0
+ 1,0
+ 0,5
0
- 0,5
- 1,0
- 2,0
- 3,0
- 4,0
19
E
11
7
10
9
5
8
4
5
11
7
D11076
L (m)
Ø 8 mm
Ø 10 mm
35
30
26
21
19
17
15
13
9
4
-
A
1
2
3
9
B
Fig. 16
Ø 12 mm
90
152
80
152
69
152
59
130
53
119
48
108
43
97
37
86
27
64
16
42
6
20
Tab. F
