7.2
Conexiones eléctricas

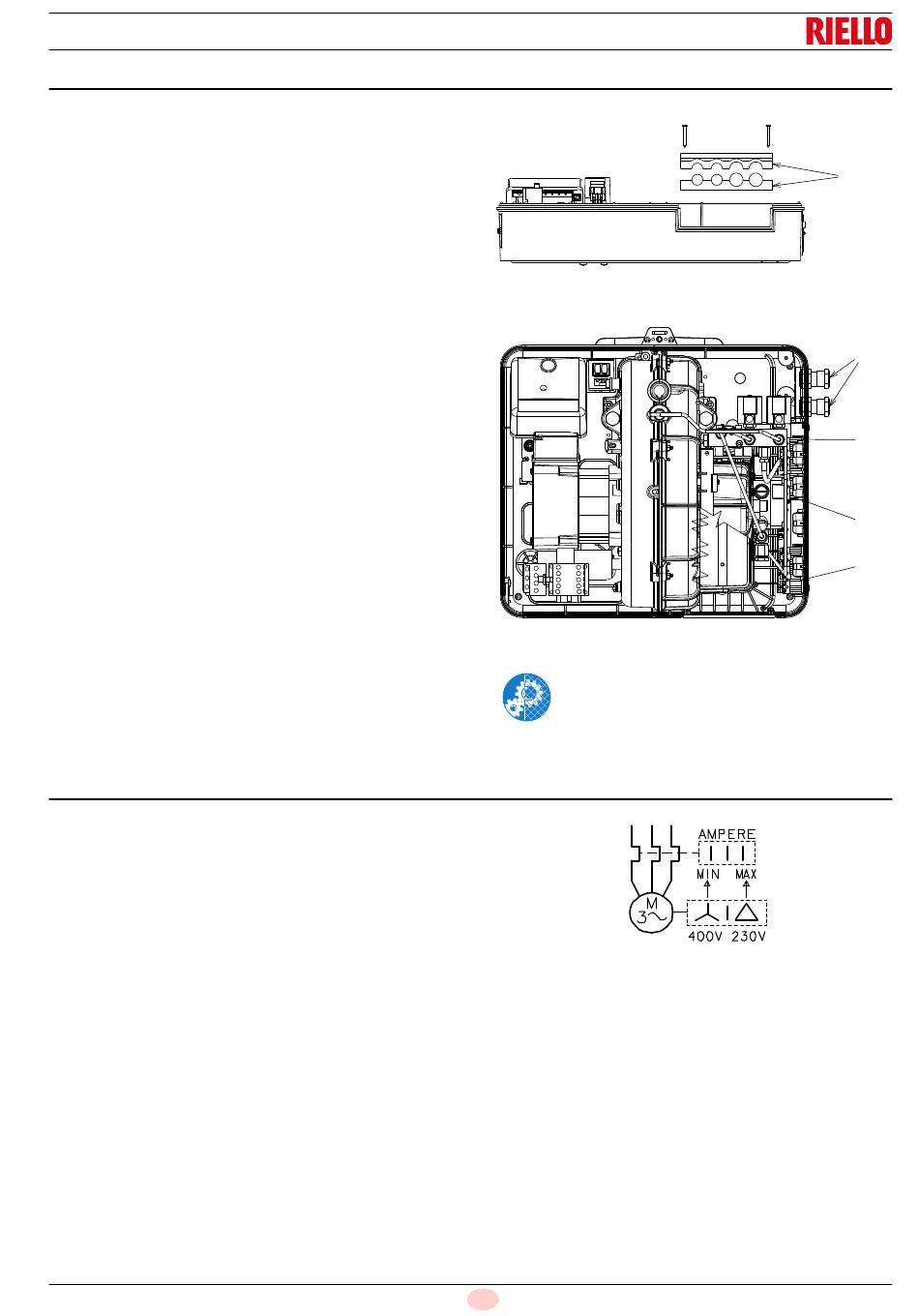

Todos los cables que se conecten al quemador cuentan con
junta de estanqueidad (Fig. 21).
las juntas pueden utilizarse de diversas formas, de las que a
continuación se ofrece un ejemplo:
RL 44 MZ monofásico
1 - Conector hembra de 7 contactos para alimentación
monofásica, termostato/presostato TL
2 - Conector hembra de 4 contactos, termostato/presostato
TR
3 - Conector hembra de 5 contactos
5 - 5AAlojamiento de boquillas
(Perforar si se necesitan boquillas de 5A)
RL 44 MZ trifásico
1 - Conector hembra de 7 contactos para alimentación
monofásica, termostato/presostato TL
2 - Conector hembra de 4 contactos, termostato/presostato
TR
3 - Conector hembra de 5 contactos para alimentación
trifásica
5 - 5AAlojamiento de boquillas (taladrar si se necesitan boquillas
5A)
NOTA
 El quemador RS 44 MZ modelo trifásico sale de fábrica
previsto para una alimentación eléctrica de 400 V.
Si la alimentación es de 230 V, cambiar las conexiones del
motor (de estrella a triángulo) y la calibración del relé
térmico.
 Los quemadores RL 44 MZ salen de fábrica preparados
para un funcionamiento de 2 etapas y, por tanto, debe
conectarse al termostato/presostato TR.
Si en cambio se desea que el quemador tenga un
funcionamiento de una sola etapa, introducir, en lugar del
termostato/presostato TR, un puente entre los bornes T6 y
T7 del conector macho X4.
7.3
Calibración del relé térmico (RL 44 MZ trifásico)
Sirve para evitar que se queme el motor por un fuerte aumento
del consumo debido a la ausencia de una fase.
Si el motor es alimentado en estrella, 400 V, el cursor debe
situarse en "MIN".
Si el motor es alimentado en triángulo, 230 V, el cursor debe
situarse en "MAX".
Si la escala del relé térmico no comprende la absorción nominal
del motor a 400 V, la protección está asegurada igualmente.
Instalación eléctrica
23
E
Realizar
todas
las
mantenimiento, limpieza o control, volver a
montar la tapa y todos los dispositivos de
seguridad y protección del quemador.
D867
20216692
5
5A
3
2
1
Fig. 21
operaciones
de
Fig. 22
20216247
