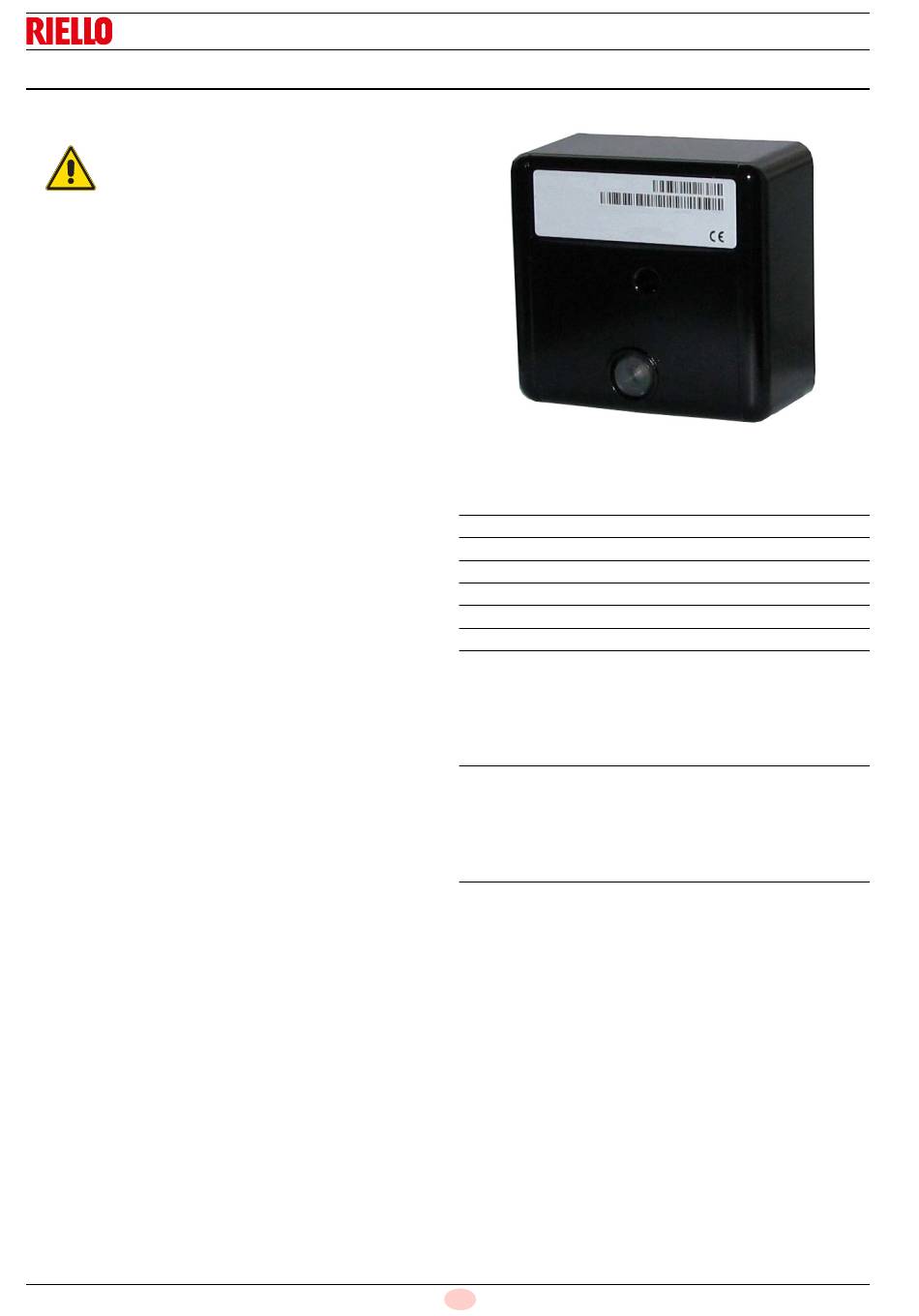

4.10 Control de llama

Notas importantes
¡Para evitar lesiones a las personas, daños a la
propiedad o medio ambiente, respetar las
siguientes notas importantes!
ATENCIÓN
¡El control de llama es un dispositivo de
seguridad! Evitar abrirla, modificarla o forzar su
funcionamiento. ¡Riello S.p.A. no es responsable
por cualquier daño causado por interferencia no
autorizada!
 Todas las operaciones (montaje, instalación y asistencia,
etc.) deben ser realizadas por personal cualificado.
 Antes de modificar el cableado en la zona de conexión del
control de llama, aislar completamente la instalación de la
alimentación de red (separación omnipolar). Controlar que
la instalación no tenga tensión y que no sea posible su
arranque accidental. Si no, existe el riesgo de choque
eléctrico.
 Un correcto montaje garantiza la protección contra los
riesgos de electrocución en el control de llama y en todos
los componentes eléctricos conectados.
 Antes de cualquier operación (montaje, instalación y
asistencia, etc.), comprobar que el cableado esté en orden y
los parámetros estén configurados correctamente, luego
llevar a cabo los controles de seguridad.
 Las caídas y los choques pueden afectar negativamente a
las funciones de seguridad.
En este caso, el control de llama no debe ponerse en
marcha, incluso si no presenta daños evidentes.
 Presionar el pulsador de reset del mando de bloqueo del
quemador o el pulsador de reset (aplicando una fuerza de
no más de 10 N), sin emplear herramientas ni objetos
puntiagudos.
Para la seguridad y la fiabilidad del control de llama, cumplir
también las siguientes instrucciones:
– evitar condiciones que puedan favorecer la formación de
condensación y de humedad. De lo contrario, antes de volver
a encender, ¡controlar que el control de llama esté completo
y perfectamente seco!
– Evitar la acumulación de cargas electrostáticas que, al
contacto, pueden dañar los componentes electrónicos del
control de llama.
20216247
Descripción técnica del quemador
Datos técnicos
Tensión de red
Frecuencia de red
Absorción de potencia
Nivel de protección
Clase de seguridad
Peso
Longitud cables:
Cable termostato
Presostato aire
Presostato gas
Reinicio a distancia
CPI
Condiciones ambientales:
Funcionamiento
Condiciones climáticas
Condiciones mecánicas
Campo de temperatura
Humedad
Estructura mecánica
El control de llama está realizado en plástico para una mayor
resistencia a los golpes, al calor y a la propagación de la llama.
El control de llama integra los siguientes elementos:
• microprocesador que controla la secuencia del programa y el
• amplificador electrónico de la señal de llama;
• pulsador de reset integrado, con 3 colores de señalización
12 E
AC 220...240 V +10 % / -15 %
50 / 60 Hz ±6 %
20 VA
IP20
I
aproximadamente 260 g
Máx. 20 m a 100 pF/m
Máx. 1 m a 100 pF/m
Máx. 20 m a 100 pF/m
Máx. 20 m a 100 pF/m
Máx. 1 m a 100 pF/m
DIN EN 60721-3-3
Clase 3K3
Clase 3M3
-20...+60 °C
< 95 % r.h.
relé de control de la carga;
(LED), para el estado y los mensajes de error.
S8906
Fig. 5
