Descripción del quemador
1
Electrodos de encendido
2
Cabezal de combustión
3
Tornillo para regulación del cabezal de combustión
4
Sensor para controlar la presencia de llama
5
Tornillo fijación del ventilador a la brida
6
Guías para abertura del quemador e inspección del cabezal
de combustión
7
Gato hidráulico para ajustar el registro de aire en la posición
de 1ª y 2ª etapa.
Cuando el quemador está parado, el registro del aire está
completamente cerrado para reducir al mínimo la dispersión
térmica de la caldera debido al tiro de la chimenea que toma
aire de la boca de aspiración del ventilador
8
Grupo de válvulas de 1ª y 2ª etapa
9
Bomba
10 Placa con 4 orificios preparados para el paso de los tubos
flexibles y cables eléctricos.
11 Entrada aire ventilador
12 Toma de presión ventilador
13 Brida para la fijación a la caldera
14 Disco estabilizador de llama
15 Visor llama
16 Alargadores para guías 6)
17 Contactor motor y relé térmico con pulsador de desbloqueo
(RL 44 MZ trifásico)
18 Condensador motor (RS 44 MZ monofásico)
19 Control de llama con piloto luminoso de bloqueo y pulsador
de desbloqueo
20 Dos interruptores eléctricos:
- uno para "encendido - apagado quemador";
- uno para "1ª - 2ª etapa".
21 Tomas para la conexión eléctrica
22 Registro
23 Regulación presión bomba
24 Placa con 2 orificios insinuados, para el paso de los tubos
flexibles.
Hay dos posibilidades de bloqueo del quemador:
Bloqueo control de llama:
el encendido del pulsador (led rojo) del control de llama
19)(Fig. 4) indica que el quemador está bloqueado.
Para desbloquear, oprimir el pulsador durante un tiempo
comprendido entre 1 y 3 segundos.
Bloqueo motor: (RL 44 MZ trifásico): para desbloquear,
presionar el pulsador del relé térmico 17)(Fig. 4).
Descripción técnica del quemador
11
E
8
7
6
9
16
19
5
3
20
4
24
18
17
22
20216687
1
12
2
13
14
11
15
23
21
10

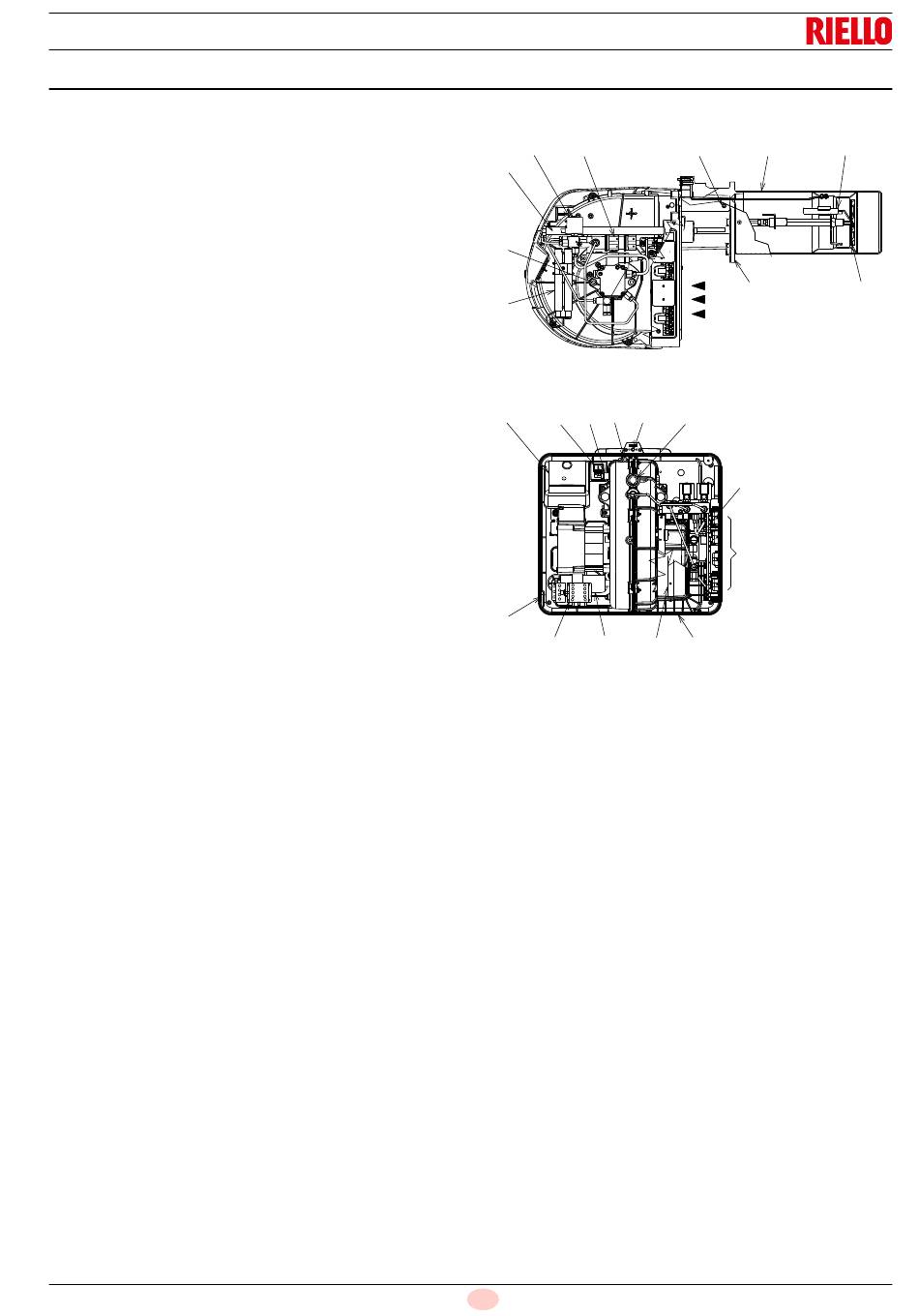

Fig. 4
20216247
