6.1.3
Instalación de un solo tubo
Para lograr el funcionamiento de un solo tubo es necesario
desenroscar el tubo flexible de retorno, quitar el tornillo de
derivación 6)(Fig. 28) y volver a enroscar el tapón 7)(Fig. 28).
La cota P no debe ser superior a 10 metros para no someter al
órgano de estanqueidad de la bomba a una presión excesiva; y
la cota V no debe ser superior a 4 metros.
Para que la bomba pueda autocebarse, desenroscar el tornillo
3)(Fig. 19) para purgar el aire del tubo de aspiración y esperar a
que salga el combustible.

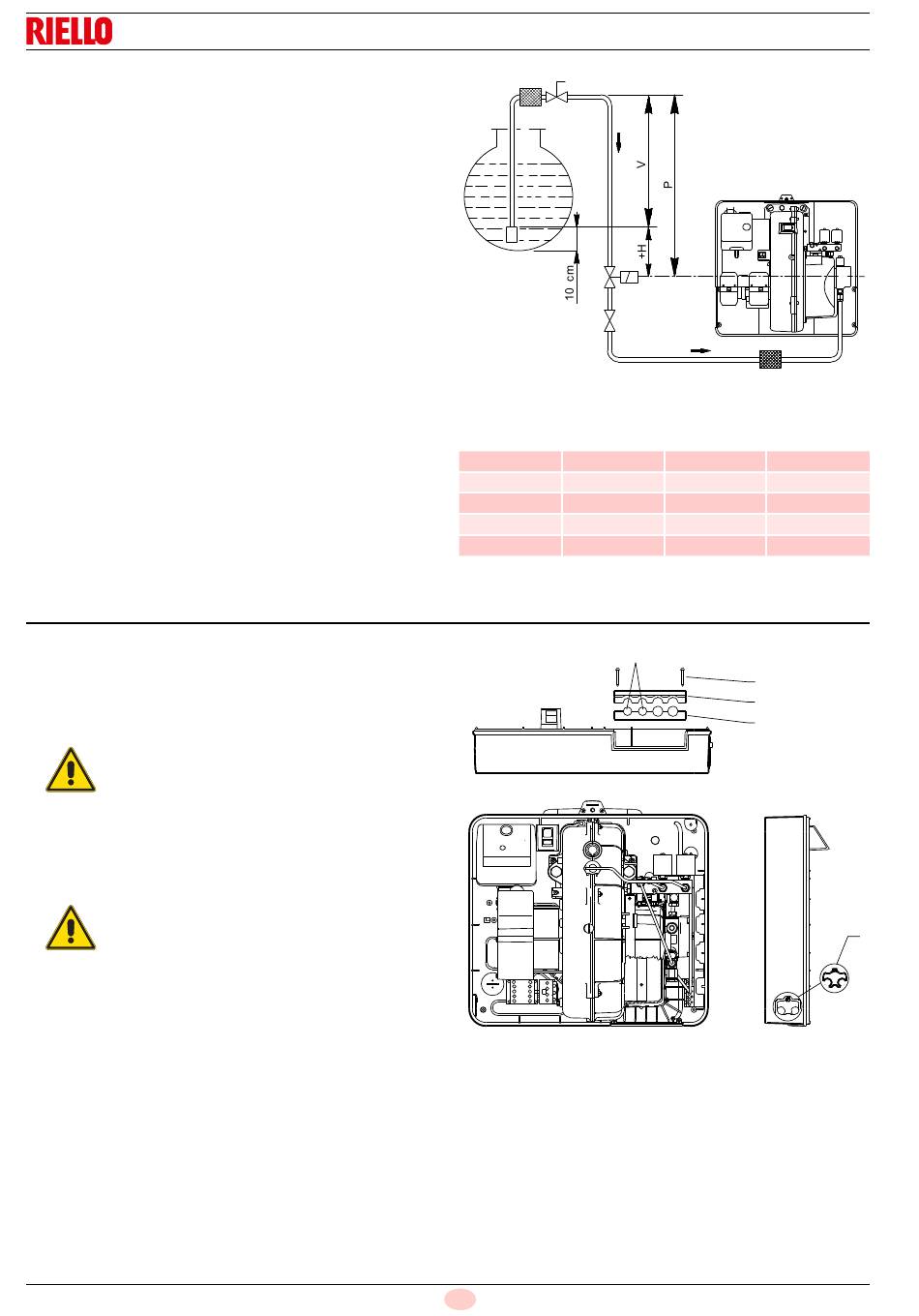

Leyenda (Fig. 17)
H Desnivel bomba-válvula de fondo
L Longitud tubería
ø Diámetro interior del tubo
1
Quemador
2
Bomba
3
Filtro
4
Válvula manual de interceptación
5
Aspiración
6
Válvula de fondo
7
Válvula manual de cierre rápido con mando a distancia
(solo en Italia)
8
Electroválvula de cierre (solo en Italia)
11 Filtro depósito
6.2
Conexiones hidráulicas
Las bombas tienen un by-pass que comunica el retorno con la
aspiración. Están instaladas en el quemador con el by-pass
cerrado por el tornillo 6)(Fig. 28 en pág. 27).
Así pues, es necesario conectar los dos tubos flexibles a la
bomba.
Si hacemos funcionar la bomba con el retorno
cerrado y el tornillo del by-pass colocado, se
avería inmediatamente.
ATENCIÓN
Quitar los tapones de los racores de aspiración y retorno de la
bomba.
En su lugar roscar los tubos flexibles con las juntas que se
suministran.
Durante la instalación, no se deben someter a
torsión los tubos flexibles.
ATENCIÓN
Pasar los tubos flexibles por los orificios de la placa izquierda
5)(Fig. 18), retirando la membrana fina que cierra los dos
orificios, o según las siguientes instrucciones: desenroscar los
tornillos 1), dividir el inserto en las partes 2) y 3), retirar la
membrana fina que cierra los dos orificios 4).
Colocar los tubos de forma que no puedan ser pisados ni estén
en contacto con superficies calientes de la caldera.
Por último, conectar el otro extremo de los tubos flexibles a los
niples suministrados, usando dos llaves: una en el empalme
giratorio del tubo flexible, para enroscar y la otra en el niple, para
sostener el esfuerzo de reacción.
20216247
Instalación hidráulica
6
+/- H
(metros)
+ 4,0
+ 3,0
+ 2,0
+ 1,0
+ 0,5
D3871
20
E
11
7
5
8
4
5
D11077
L (metros)
Ø 8 mm
Ø 10 mm
51
45
39
33
29
4
A
1
2
3
Fig. 17
Ø 12 mm
100
100
100
100
95
100
80
100
72
100
Tab. G
1
2
3
5
Fig. 18
