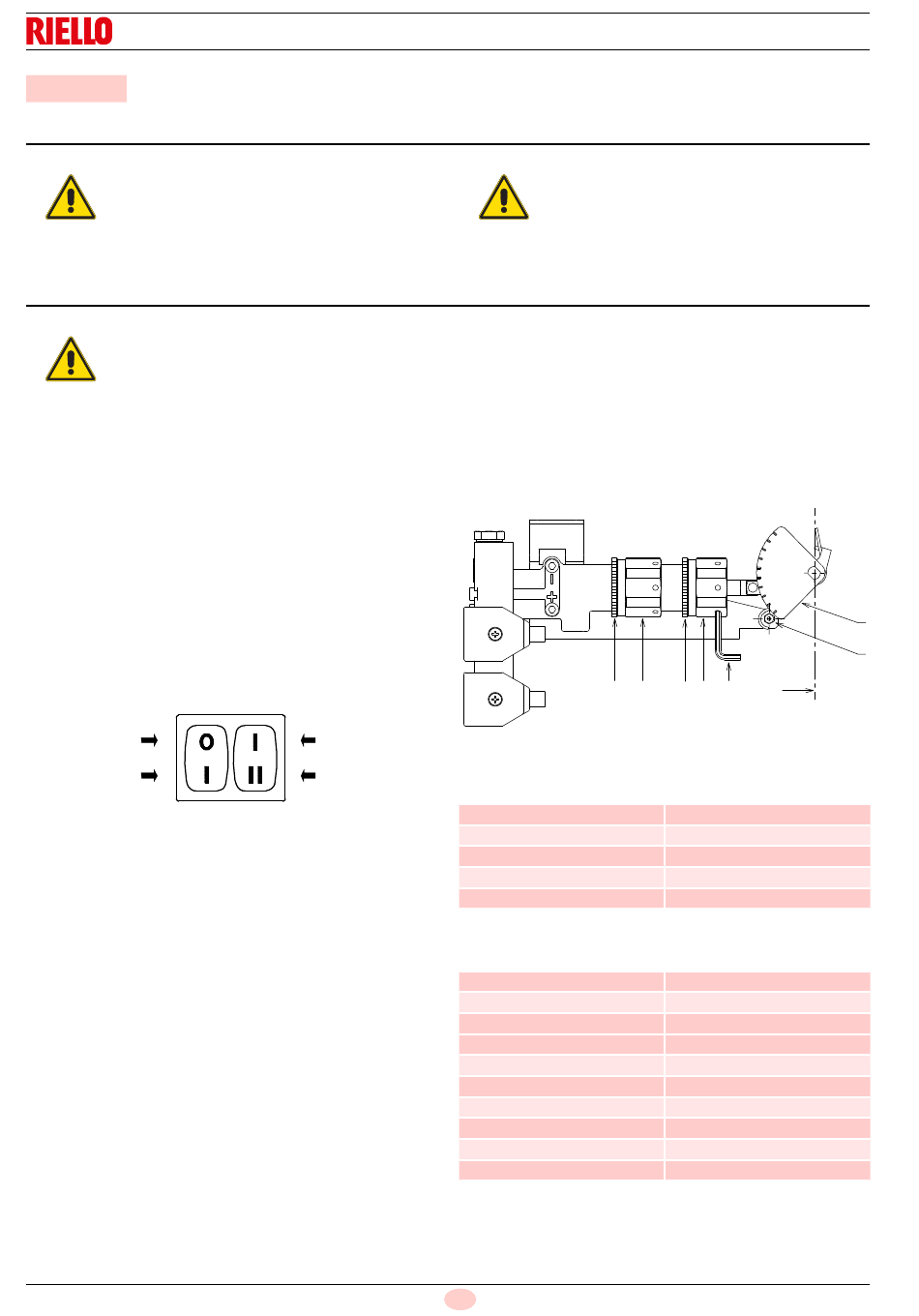

Puesta en funcionamiento, calibración y funcionamiento del quemador
8
Puesta en funcionamiento, calibración y funcionamiento del quemador
8.1
Notas sobre la seguridad para la primera puesta en funcionamiento
La primera puesta en funcionamiento del
quemador debe ser realizada por personal
habilitado según todo lo indicado en el presente
manual y en conformidad con las normas y
ATENCIÓN
disposiciones de ley vigentes.
8.2
Regulación del quemador
El arranque el quemador debe ser realizado por
personal
cualificado
adecuados.
ATENCIÓN
8.2.1
Encendido
Poner el interruptor 1)(Fig. 23) en posición "ENCENDIDO".
En el primer encendido, en el paso de la 1º a la 2º etapa, se
produce una baja momentánea de la presión del combustible,
provocada por el llenado de la línea de la 2º boquilla.
Dicha
baja
puede
causar
acompañado, a veces, por pulsaciones.
Una vez efectuadas las regulaciones que se describen a
continuación, el encendido del quemador debe producir un ruido
similar al de funcionamiento. Si se advierten una o más
pulsaciones, o un retardo en el encendido respecto a la apertura
de la electroválvula del combustible, ver los consejos que se
indican en la pág. 32 causas 34÷ 42.
Quemador
Apagado
Encendido
D469
8.2.2
Funcionamiento
Para lograr una regulación óptima del quemador, es necesario
efectuar un análisis de los humos de la combustión a la salida de
la caldera y actuar sobre los siguientes elementos.
•
Boquillas de 1ª y 2ª etapa
Véase la información indicada en la pág. 16.
•
Cabezal de combustión
La regulación del cabezal que ya se ha efectuado no necesita
modificaciones si no se ha variado el caudal del quemador en la
2ª etapa.
•
Presión bomba (gasóleo)
12 bar: es la presión regulada en fábrica que, normalmente, es
suficiente para la mayoría de las aplicaciones.
Puede ser necesario regularla a:
10 bar:
para
reducir
Esto solo es posible si la temperatura ambiente es
superior a 0 °C. No bajar nunca de 10 bar: los gatos
podrían abrirse con dificultad;
14 bar: para aumentar el caudal de combustible o para tener un
encendido seguro incluso a temperaturas inferiores a 0
°C. Para variar la presión de la bomba, usar el tornillo
5)(Fig. 19 en pág. 21).
20216247
con
los
instrumentos
el
apagado
del
quemador
1
2
Etapa
1°
2°
el
caudal
de
combustible.
Comprobar el correcto funcionamiento de los
dispositivos de regulación, mando y seguridad.
ATENCIÓN
•
Registro ventilador 1ª etapa
Mantener el quemador en funcionamiento a la 1ª etapa
colocando el interruptor 2)(Fig. 23) en posición 1ª etapa.
La apertura del registro 1)(Fig. 24) debe ser proporcional a la
boquilla elegida: el índice 7)(Fig. 24) debe estar en la muesca
indicada en la (Tab. I).
La regulación se consigue girando el hexágono 4):
–
hacia la derecha (signo -) disminuye la apertura;
–
hacia la izquierda (signo +) aumenta la apertura.
a
1
ETAPA
GPH
Fig. 23
3,00
3,50
4,00
4,50
5,00
= N° de muesca
2ª ETAPA
kg/h
20
22
24
26
29
32
35
38
40
41
mbar = Presión de aire en 1) con presión cero en 2)
24
E
D3872
3 4
5 6 8
1
20
24
26
28
30
mbar
4,2
4,7
4,9
5,1
5,4
5,6
6,3
7,4
8,6
9,0
2
7
Fig. 24
Tab. I
