Puesta en funcionamiento, calibración y funcionamiento del quemador
Ejemplo:
a
RL 44 MZ - Boquilla 1
etapa 3,00 GPH:
muesca 22 en correspondencia con el índice 7 (Fig. 24).
Una vez finalizada la regulación, bloquear el hexágono 4) con la
virola 3).
•
Registro ventilador 2ª etapa
Llevar el interruptor 2)(Fig. 23) a la posición 2ª etapa y regular el
registro 1)(Fig. 24) girando el hexágono 6), después de aflojar la
virola 5).

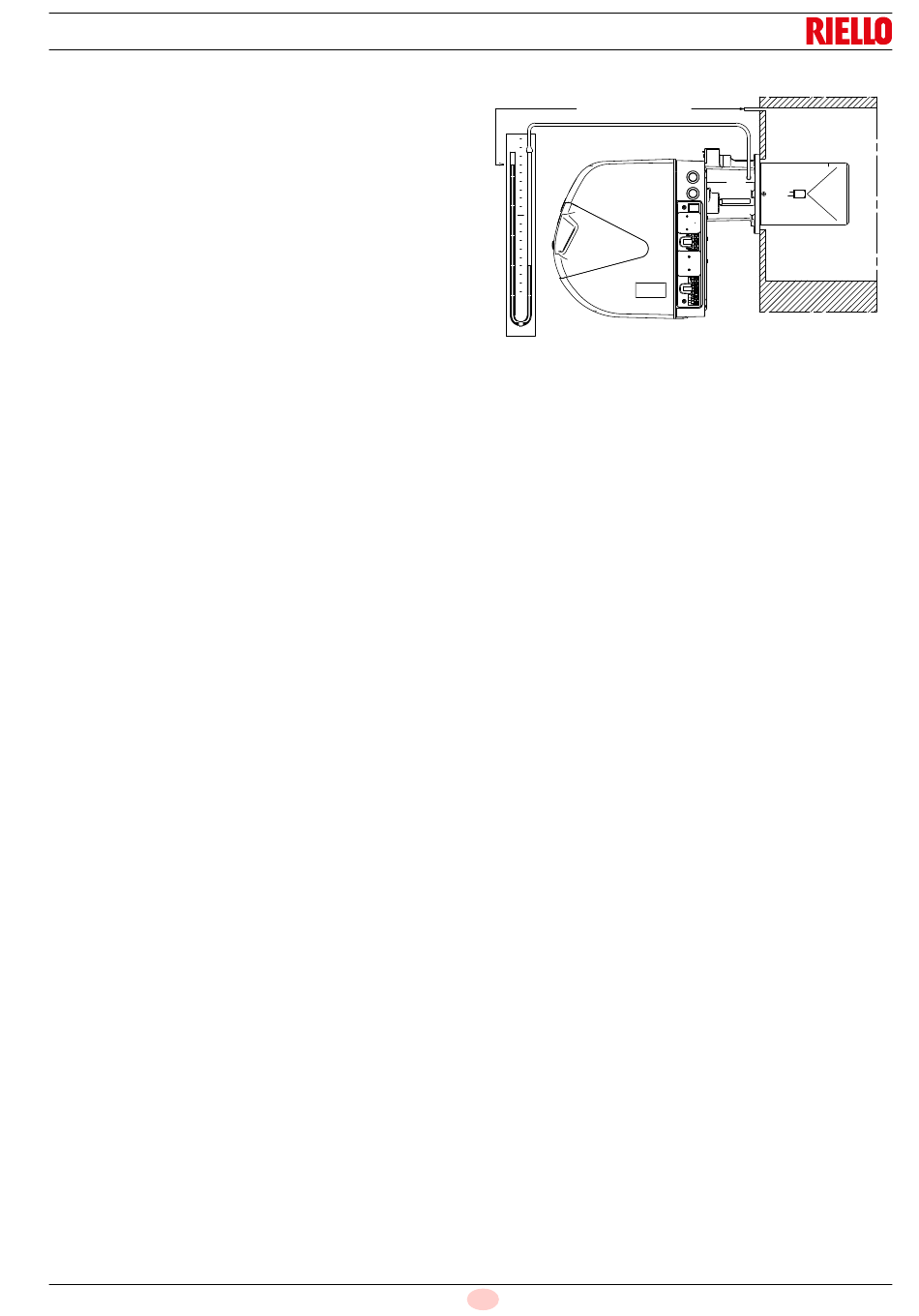

La presión de aire en la entrada de aire 1)(Fig. 25) debe ser
aproximadamente la indicada Tab. Imás la presión de la cámara
de combustión medida en la entrada de aire 2).
Ejemplo en Fig. 25.
9,2= 6,2+3
NOTA:
para facilitar la regulación de los hexágonos 4) y 6)(Fig. 24
en pág. 24), utilizar la llave hexagonal de 3 mm 8)(Fig. 24 en
pág. 24).
