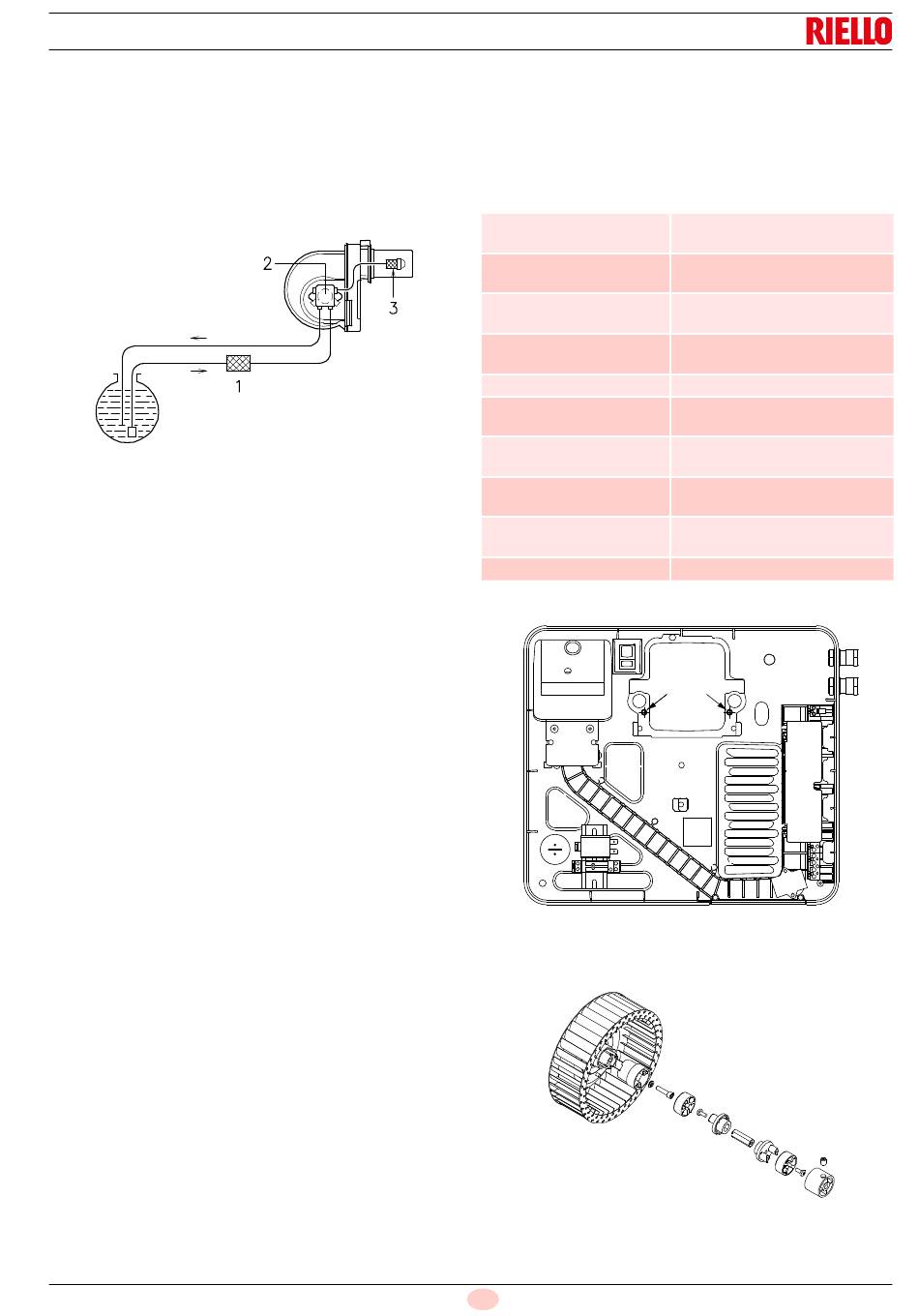

Filtros (Fig. 29)
Comprobar los cartuchos filtrantes:
• de línea 1) • de la bomba 2) • de la boquilla 3), si es necesario,
limpiarlos o sustituirlos.
Si en el interior de la bomba se aprecia oxidación u otras
impurezas, aspirar del fondo del depósito con una bomba
independiente, el agua y los lodos que eventualmente se hayan
depositado.
D482
Boquillas
No intentar limpiar el orificio de la boquilla.
Se aconseja sustituir anualmente las boquillas durante el
mantenimiento periódico.
La sustitución de la boquilla requiere el control de la combustión.
Depósito
Si hay agua o contaminación en el depósito, debe eliminarse
antes de utilizarlo.
Caldera
Limpiar la caldera según las instrucciones que la acompañan
para poder obtener nuevamente los datos de combustión
originales, especialmente: presión en la cámara de combustión y
temperaturas humos.
9.2.3 Mantenimiento del cuadro eléctrico
Si es necesario el mantenimiento del cuadro eléctrico A)(Fig. 32)
basta retirar solo el grupo ventilador B)(Fig. 32) y así poder
acceder fácilmente a los componentes eléctricos.
Con el quemador abierto como en la Fig. 32, desconectar los
cables de los electrodos y retirar el grupo cabezal 8)(Fig. 32)
desenroscando los dos tornillos 9)(Fig. 32).
Desconectar los cables del motor ventilador, retirar los tres
tornillos 10)(Fig. 32) de la placa de protección y los dos tornillos
11)(Fig. 32) y retirar el grupo ventilador B)(Fig. 32) de las guías
4) - 5)(Fig. 32).
Por último, se pueden usar dos de los tres tornillos 10)(Fig. 32)
para fijar el cuadro eléctrico al conducto en los puntos indicados
en la Fig. 30, y realizar a continuación las operaciones de
mantenimiento.
9.2.4 Posible sustitución bomba y/o acoplamientos
Montar siguiendo las indicaciones de la Fig. 31.
Mantenimiento
9.2.5

Componentes de seguridad

Los componentes de seguridad se deben sustituir según la
finalización del ciclo de vida indicada en Tab. J. Los ciclos de
vida especificados no se refieren a los términos de garantía
indicados en las condiciones de entrega o de pago.
Componente
seguridad
Control de llama
Sensor llama
Válvulas gas (tipo
solenoide)
Presostatos
Regulador de presión
Servomotor (leva
electrónica)(se la hay)
Válvula aceite (tipo
Fig. 29
solenoide)(si la hay)
Regulador aceite
(si lo hubiera)
Tubos/ racores aceite
(metálicos) (si los hay)
Turbina ventilador
D3877
29 E
de
Ciclo de vida
10 años o 250.000
ciclos de funcionamiento
10 años o 250.000
ciclos de funcionamiento
10 años o 250.000
ciclos de funcionamiento
10 años o 250.000
ciclos de funcionamiento
15 años
10 años o 250.000
ciclos de funcionamiento
10 años o 250.000
ciclos de funcionamiento
10 años o 250.000
ciclos de funcionamiento
10 años
10 años o 500.000 arranques
D3875
Tab. J
Fig. 30
Fig. 31
