5.7

Montaje de las boquillas

D691
D694
6069
Instalación

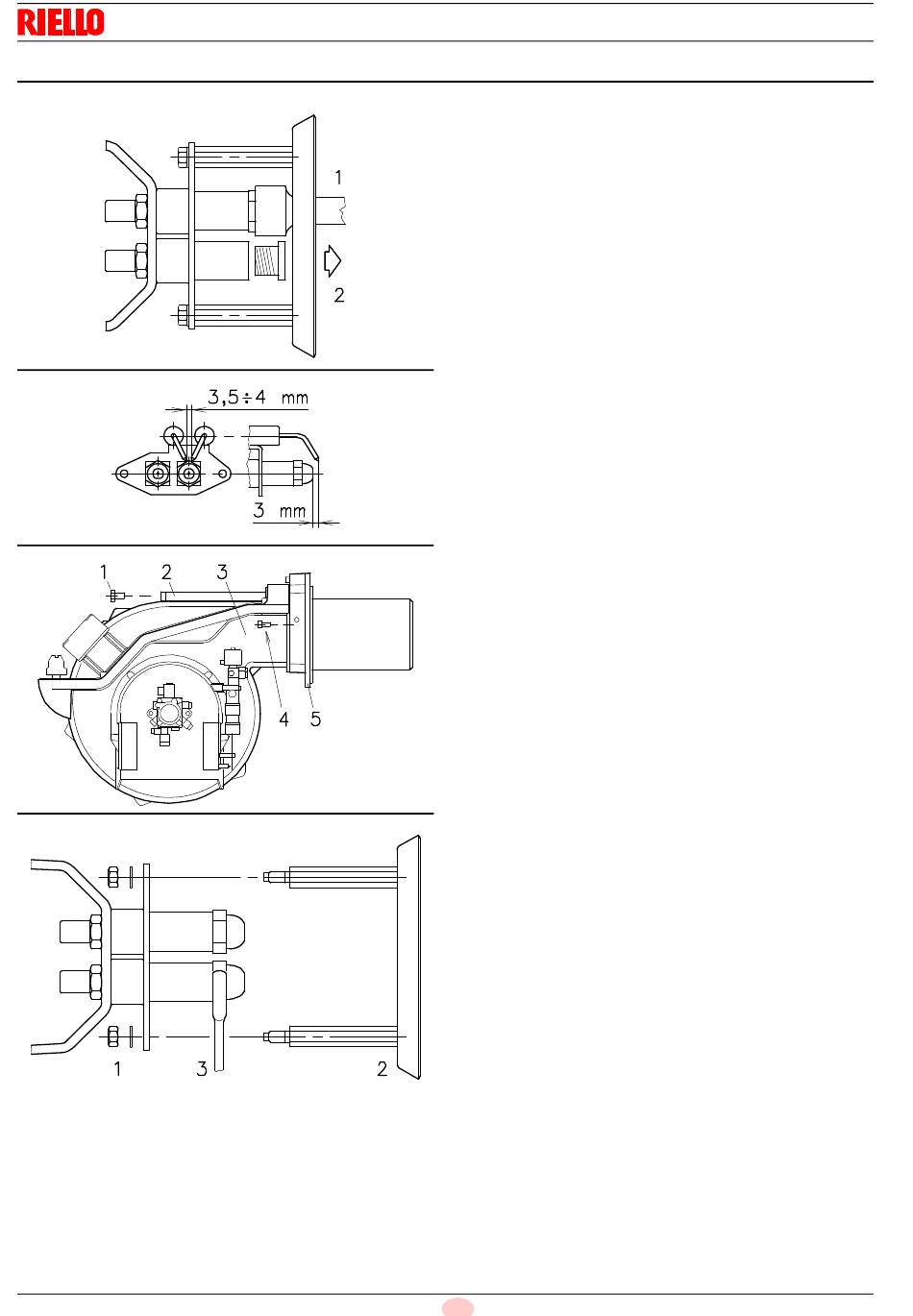

En este punto de la instalación, el quemador está todavía sepa-
rado del tubo de llama; es, por tanto, posible montar la boquilla
con la llave de tubo 1)(Fig. 9) (de 16 mm) después de haber reti-
rado los tapones de plástico 2(Fig. 9), pasando por la abertura
central del disco estabilizador de llama. No utilizar productos de
estanqueidad, como juntas, cinta o silicona. Tener cuidado en no
dañar o rayar el asiento de estanqueidad de la boquilla. El apriete
de la boquilla debe ser fuerte, pero sin llegar al esfuerzo máximo
que permita la llave.
La boquilla de la 1* llama es la que está de bajo los electrodos de
encendido (Fig. 10).
Comprobar que los electrodos estén posicionados como se indi-
ca en la (Fig. 10)
Por último, volver a montar el quemador 3)(Fig. 11) sobre las
Fig. 9
guías 2), desplazándolo hasta la brida 5), manteniéndolo lige-
ramente levantado para evitar que el disco estabilizador de
llama tropiece con el tubo de llama.
Apretar los tornillos 1) de las guías 2) y los tornillos 4) que fijan el
quemador a la brida.
Si fuese necesario sustituir una boquilla con el quemador ya ins-
talado en la caldera, proceder del modo siguiente:
– Abrir el quemador sobre las guías como en (Fig. 7 pág. 12).
– Sacar las tuercas 1)Fig. 12) y el disco 2)
Fig. 10
D692
– Sustituir la boquilla con la llave 3)(Fig. 12).
NOTA:
Las dos boquillas proporcionadas pueden ser utilizadas
cuando corrisponden al caudal requerido. Si no son adecua-
das se deben sostituir con otras del justo caudal
D693
Fig. 11
Fig. 12
14
E
