ITALIANO
Installazione
ATTENZIONE: Nel caso in cui si renda improvvisamente
necessario spostare l'apparecchio, mantenerlo in ogni caso in
posizione verticale; solo se assolutamente necessario, ribaltarlo
sulla schiena.
Collegamento dell'alimentazione idrica
L'adattamento dell'alimentazione idrica a fini di installazione
deve essere eseguito soltanto da tecnici qualificati.
I tubi di carico e scarico dell'acqua possono essere orientati
verso destra oppure verso sinistra, a seconda di quanto
necessario per ottenere la migliore installazione possibile.
Accertarsi che la lavastoviglie non presenti tubi piegati o
schiacciati.
Collegamento del tubo di carico acqua
• Far scorrere l'acqua fino a quando sia perfettamente pulita.
• Fissare saldamente in posizione il tubo di carico e aprire il
rubinetto.
Nel caso in cui il tubo di carico non sia sufficientemente lungo,
contattare il distributore o un tecnico specializzato.
La pressione dell'acqua deve essere compresa nei valori riportati
nella tabella con le caratteristiche tecniche; in caso contrario la
lavastoviglie potrebbe non funzionare correttamente.
Accertarsi che i tubi non siano piegati né schiacciati.
Specifiche per il raccordo del tubo di alimentazione
dell'acqua:
Acqua di mandata
Attacco per l'acqua
Pressione acqua

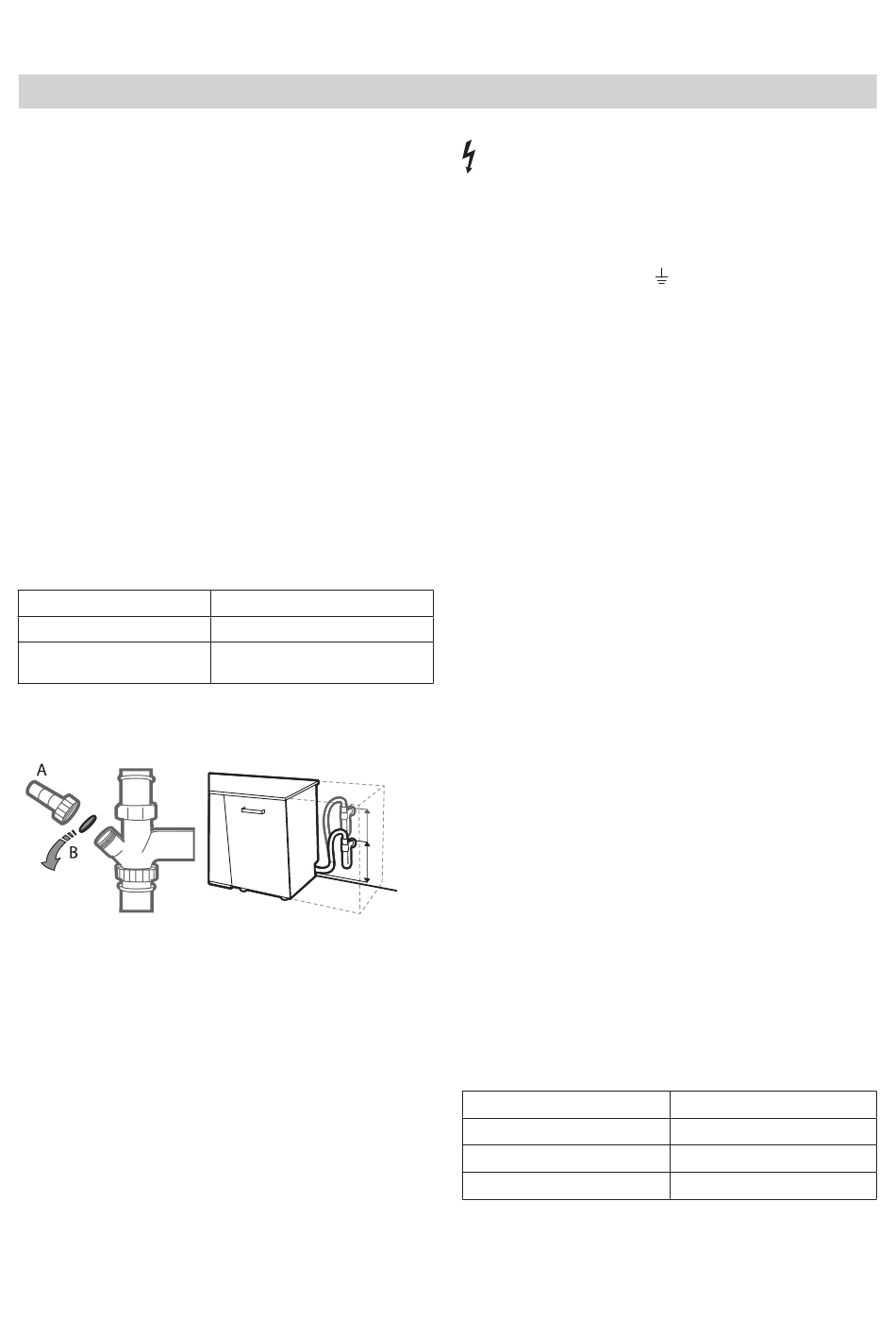

Collegamento del tubo di scarico acqua
Collegare il tubo di scarico a un apposito condotto con diametro
minimo di 2 cm A.
L'altezza del raccordo del tubo di scarico deve essere compresa
tra 40 e 80 cm dal livello del pavimento o dalla superficie di
appoggio della lavastoviglie.
Prima di collegare il tubo di scarico dell'acqua allo scarico del
lavandino, togliere il tappo di plastica B.
fredda o caldo (valore max. 60°C)
3/4"
0,05 ÷ 1 MPa (0,5 ÷ 10 bar)
7,25 – 145 psi
MAX 80 cm
MIN 40 cm
Collegamenti elettrici
ATTENZIONE: Non tagliare il tubo di carico dell'acqua per
nessun motivo poiché esso contiene anche componenti
elettrici sotto tensione.
Prima di inserire la spina nella presa elettrica, verificare quanto
segue:
• la presa elettrica è munita di collegamento a massa ed è
conforme alle normative vigenti;
• la presa elettrica è in grado
di carico previsto per l'apparecchio, riportato sulla targhetta
posta all'interno della porta (vedere DESCRIZIONE DEL
PRODOTTO).
• la tensione di alimentazione corrisponde all'intervallo di valori
riportato sulla targhetta posta all'interno della porta.
• la presa elettrica è compatibile con la spina dell'apparecchio.
In caso contrario, chiedere ad un servizio autorizzato di sostitui-
re il cavo di alimentazione certificato solo con una spina corretta
dedicata a questo apparecchio (vedere SERVIZIO DI ASSISTENZA
CLIENTI). Non utilizzare prolunghe o prese multiple o cavi di
alimentazione non autorizzati con spine. Dopo aver completato
l'installazione dell'apparecchio, verificare che il cavo di alimenta-
zione e la presa elettrica siano facilmente accessibili.
Il cavo non deve risultare né eccessivamente piegato né
schiacciato.
Per scongiurare la possibilità di qualsiasi rischio, in caso
di danneggiamento del cavo di alimentazione elettrica è
necessario affidare la sua sostituzione al costruttore o al relativo
Servizio di assistenza tecnica.
In caso di inosservanza della precedente raccomandazione la
Società non è in alcun modo responsabile di eventuali incidenti.
Posizionamento e livellamento
1. Sistemare la lavastoviglie su superficie solida e piana. In
presenza di pavimentazione non in piano, è possibile regolare
l'altezza del piedino anteriore dell'apparecchio fino a ottenere
il livellamento corretto. Il corretto livellamento dell'apparecchio
rende la sua installazione più stabile e molto meno soggetta a
spostamenti o a vibrazioni con eccessiva rumorosità durante il
funzionamento.
2. Prima di incassare la lavastoviglie nel relativo vano, apporre la
striscia adesiva trasparente inferiormente al ripiano in legno
per proteggerlo da eventuali formazioni di condensa.
3. Sistemare la lavastoviglie in modo che i pannelli laterali o il
lato posteriore siano a contatto con i mobiletti adiacenti o
con il muro. L'apparecchio in questione può essere incassato
anche sotto un singolo piano di lavoro.
4. Per regolare l'altezza del piedino posteriore, ruotare la
boccola esagonale di colore rosso posta nel centro della parte
inferiore del lato anteriore mediante chiave esagonale da 8
mm. Per aumentare l'altezza del piedino ruotare la chiave
in senso orario e ruotarla invece in senso antiorario per
diminuirla.
DIMENSIONI E CAPACITÀ:
Larghezza
Altezza
Profondità
Capacità
192
di sopportare il valore massimo
598 mm
820 mm
555 mm
14 coperti standard
