14. INTERCOM

DESCRIPCIÓN
A952 puede comunicarse con otras unidades A952
mediante una conexión de red Intercom. Esto per-
mite realizar las siguientes aplicaciones:
- INTERMODE: una puerta desde la que configurar
las modalidades de funcionamiento incluso para
todas las otras puertas conectadas en red.
- INTERBLOQUEO: dos puertas simples, donde la
apertura de una está subordinada al cierre de la
otra y viceversa.
- 2 HOJAS: carril formado por doble hoja.
- 2 HOJAS + INTERBLOQUEO: dos carriles formados
por doble hoja cada uno, interbloqueados entre sí.
!
Cada A952 conectado en red debe programarse para
la misma modalidad Intercom.
CONEXIÓN

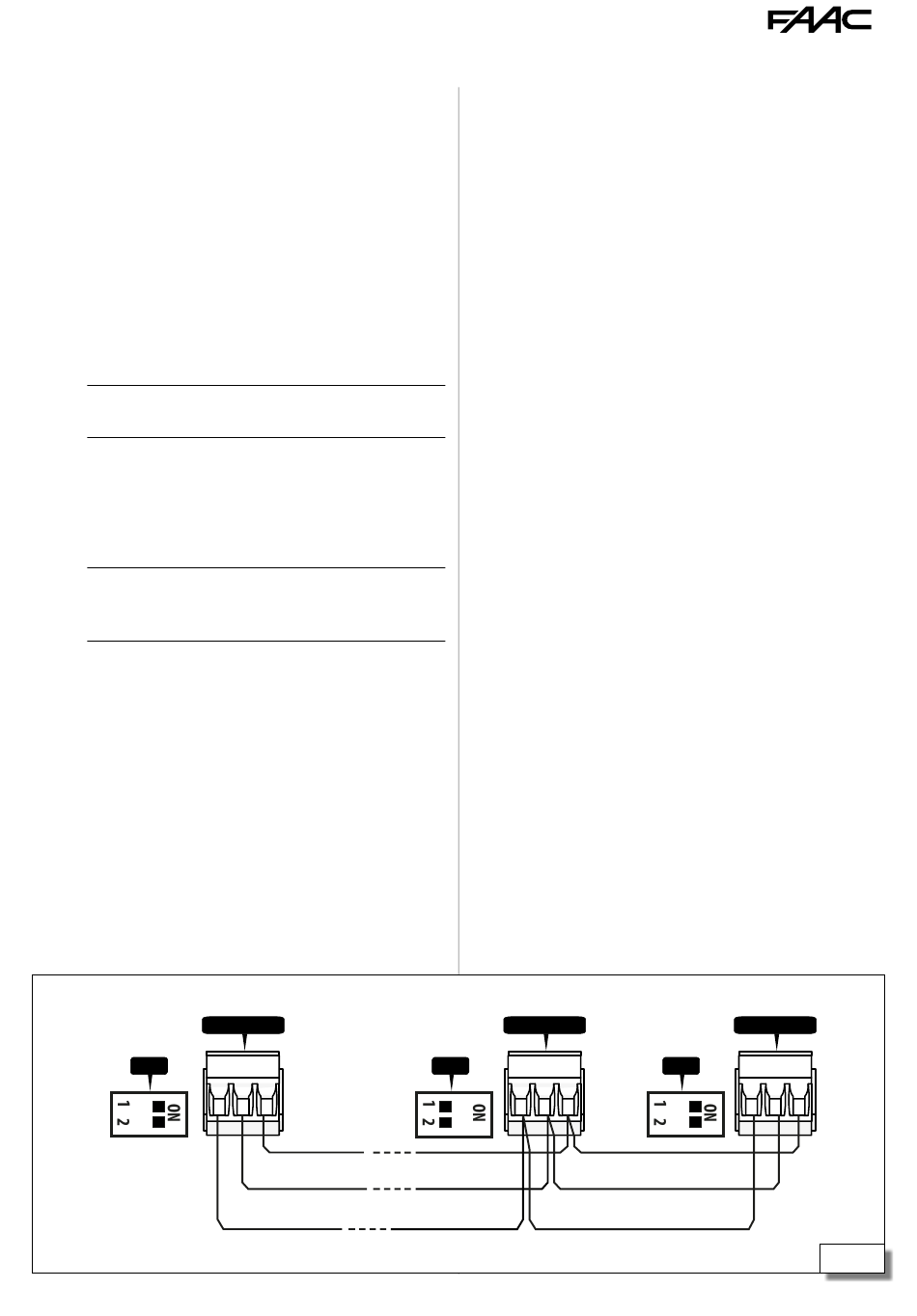

La conexión de las unidades en red se realiza mediante
3 cables en cascada entre los conectores CANBUS de
las tarjetas E952IO: (59).
L
La secuencia con la que están cableadas las unidades
está libre, pero es indispensable utilizar una conexión
EN CASCADA.
DS1
A952
CANBUS
G CH CL
Los 2 DIP switches en la tarjeta E952IO: deben con-
figurarse:
- En la primera y en la última unidad de la conexión
en cascada: los dos en ON.
- En las unidades intermedias (si las hubiera): los
dos OFF.
DIRECCIONAMIENTO
A cada A952 presente en la red debe asignársele un ID
unívoco como se indica a continuación.
No asigne el mismo ID a más de una unidad de la red.
REGISTRO
Tras haber cableado y establecido el direccionamiento
de cada unidad, debe efectuarse el registro solo en el
A952 que tiene el ID1.
CANBUS
G CH CL
DS1
79
CANBUS
G CH CL
DS1
