3.5 MONTAJE DEL MOTORREDUCTOR

L

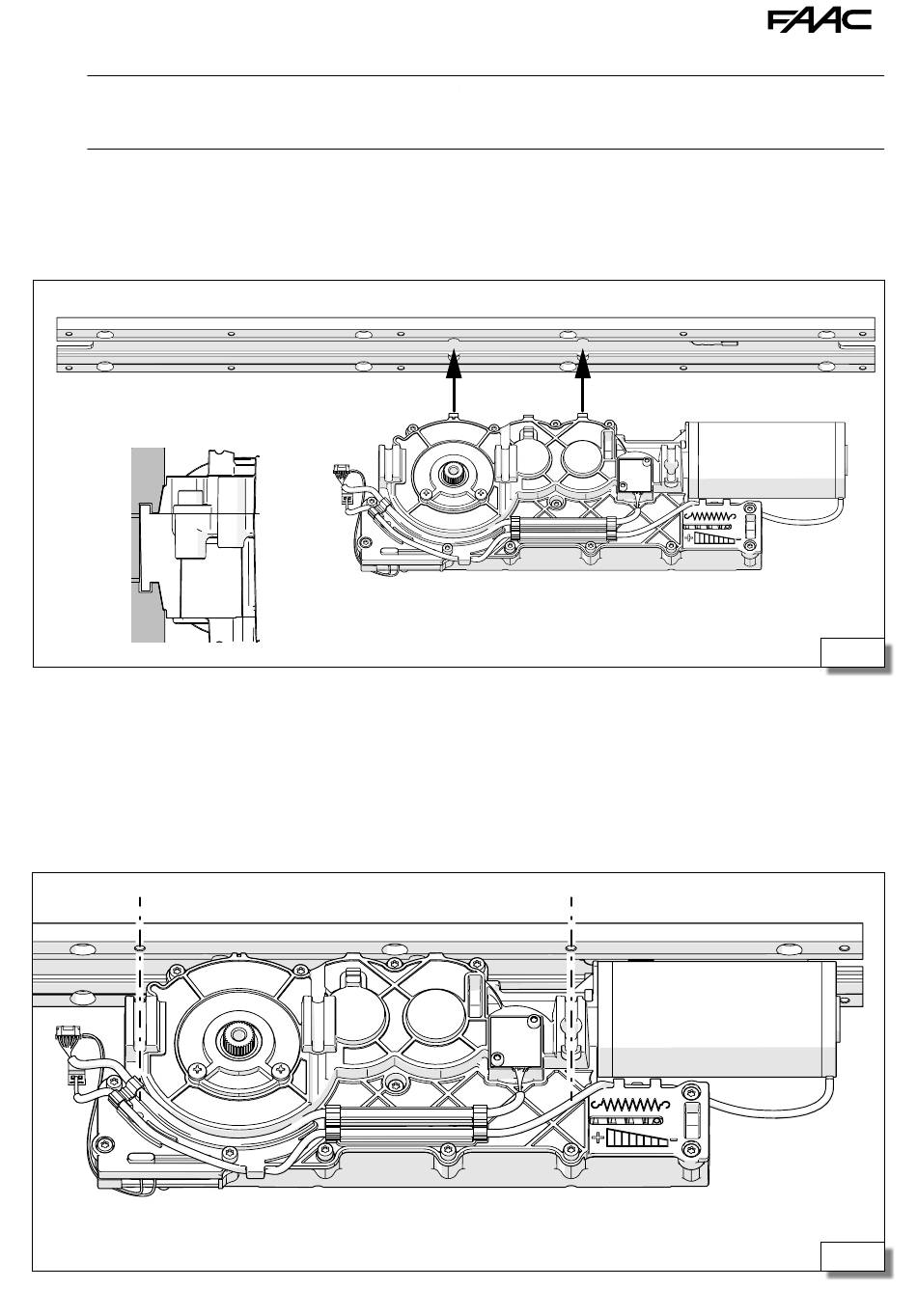

Los dibujos de la secuencia de montaje se refieren a una de las posibles instalaciones previstas, por lo que en realidad
el motorreductor podría estar al revés (el sentido de montaje de la placa se ha definido previamente), esto no afecta a
la comprensión de las acciones a realizar.
1. Apoyar el motorreductor en la placa introduciendo los dos interejes en las anillas (3-1), de modo que
queden dentro de la guía de la placa (3-2).
2
2. Deslizar el motorreductor lateralmente hasta que los 4 orificios de fijación de la placa coincidan con los
del motorreductor (4). Cuando los dos interejes se encuentran en el interior de la guía de la placa, y
no en las anillas de inserción, el peso del motorreductor es soportado por la placa, facilitando las acciones
de fijación posteriores.
