13. KP EVO
KP EVO permite seleccionar los modos de funciona-
miento de la automatización mediante botones y el
menú de selección. El modo de funcionamiento activo
se indica en la pantalla.
KP EVO permite la programación de la automatización
con más funciones que en la programación por tarjeta.
DISPOSITIVO DE BLOQUEO KP EVO
KP EVO dispone de una protección de los botones
mediante PASSWORD. Como alternativa, se puede
conectar el correspondiente mando de llave con
contacto NC en los bornes G y K.
El dispositivo de bloqueo es opcional. El funcionamien-
to del dispositivo de bloqueo es programable.
MONTAJE Y CONEXIÓN
1. Para desensamblar las partes, retirar los 2 tornillos
(1).
2. Romper la pieza (2) para el paso de los cables.
3. Localizar los puntos (3) en la pared y fijar el soporte
usando los tornillos adecuados.
4. Conectar al conector KEEPER de la tarjeta E952IO:
G
Negativo alimentación
TX
Transmisión de datos
RX
Recepción de datos
+24 V "
V
- utilizar un cable de 4 parejas trenzadas U/UTP
AWG24 con una longitud máxima de 50 m
5. Ensamblar las distintas partes y fijar con los tor-
nillos (1).
6. Fijar la pantalla con el tornillo (4) e insertar el
cubretornillo (5).
ENCENDIDO
Alimentar la tarjeta de la automatización. El dispo-
sitivo se enciende y muestra una serie de pantallas:
- Pantalla de encendido
- Bootloader: muestra la versión Bootloader (x.x)
- Firmware: muestra la versión FW (x.x)
- PÁGINA PRINCIPAL:
Nota: la pantalla siempre regresa a la PÁGINA PRINCI-
PAL al cabo de 2 minutos de inactividad de los botones.
A952
listo para su uso
G
CH
CL
70

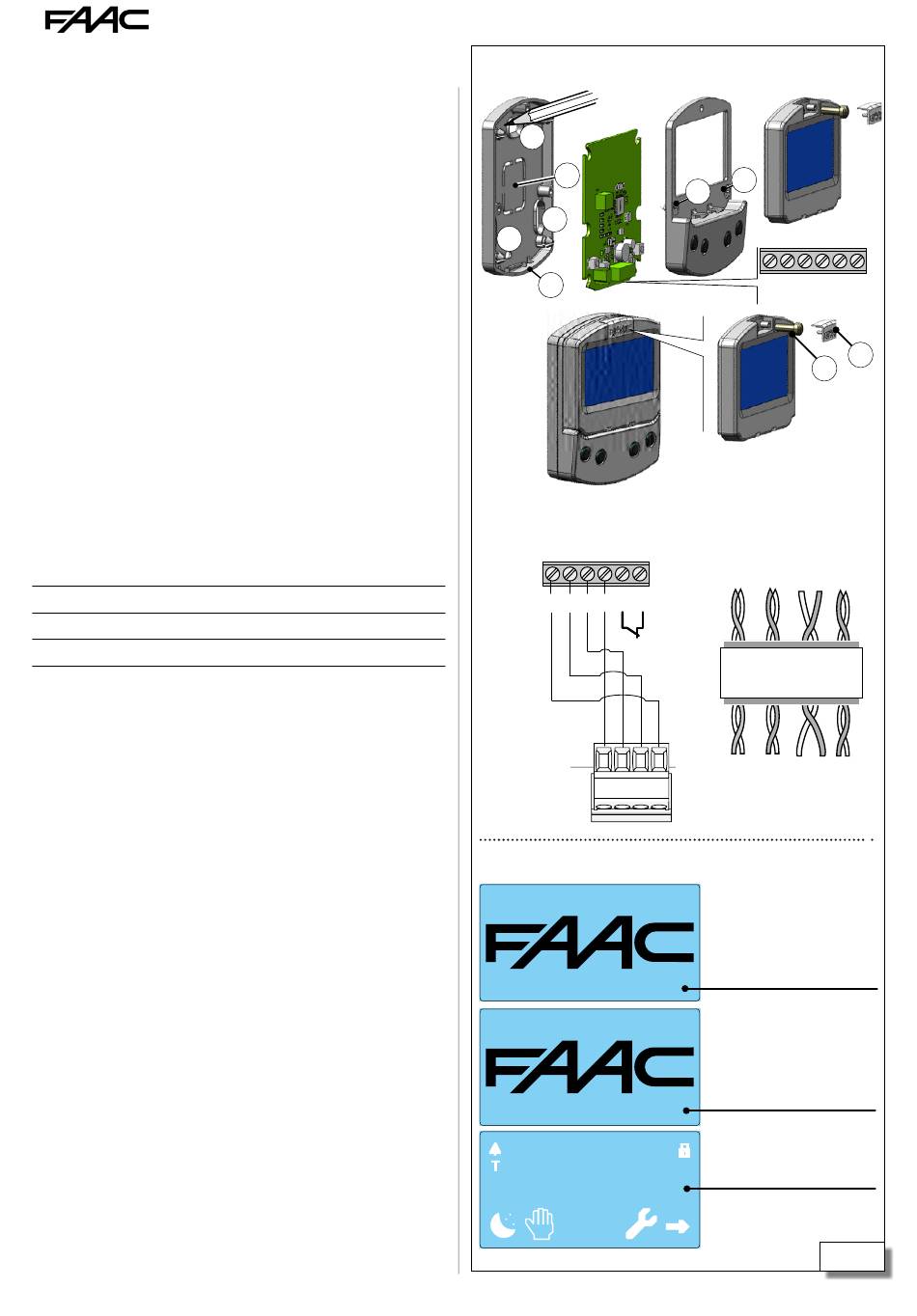

Montaje KP EVO
3
2
3
3
2
Conexión KP EVO Respetar las indicaciones de los bornes.
KP EVO
V RX TX G G K
TX
G
RX
Secuencia de pantallas en el momento del encendido
KP EVO
BOOTLOADER x.x
KP EVO
VERSION x.x
A952
JUE 20/03/20
AUTO BIDIR
14:30
1
1
V RX TX G G K
4
V RX TX G
U/UTP CAT.5
4x2xAWG24
V RX TX G
V
26
25
24
23
22
21
20
tarjeta E952IO
versión BOOTLOADER
KP EVO
1 2 3 4 5 6
versión FW KP EVO
PÁGINA INICIAL
