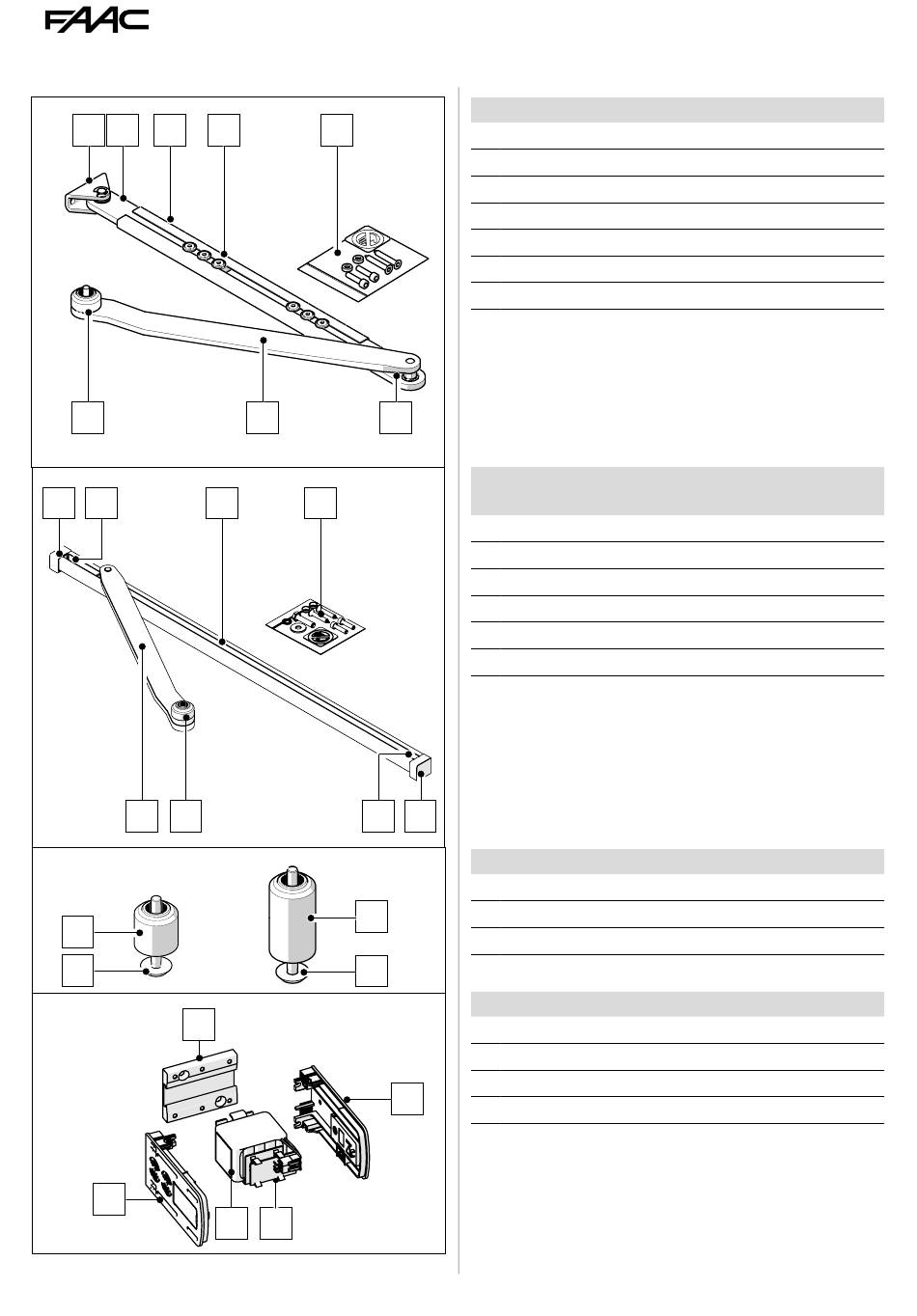

2.13 COMPONENTES DE LA INSTALACIÓN
1 2 3
7
1 2
6 5
1
3
1
2
A952
4 5
6
3 4
2
2
3
4 3
Brazo de transmisión articulado
1 Soporte de fijación
2 Barras internas de guía
3 Guía
4 Tornillos de fijación
5 Accesorios (tornillos, adhesivo de peligro)
6 Brazo
7 Intereje y tornillo de fijación
2
Brazo de transmisión de patín
(versión estándar o corto)
1 Tapas laterales
2 Soportes laterales con bulón de fijación
3 Guía (corta 670 mm, estándar 770 mm)
4 Accesorios (tornillos, adhesivo de peligro)
5 Intereje y tornillo de fijación
6 Brazo (corto 390 mm, estándar 450 mm)
1
Separadores
1 Separador 50 mm (H50)
2 Separador 80 mm (H80)
3 Tornillo, arandela de fijación y resorte de diafragma
Batería de copia de seguridad
1 Placa de soporte
2 Soporte lateral
3 Tarjeta de la batería
2
4 Paquete de baterías
