3.3 FIJACIÓN DE LA PLACA DE SOPORTE

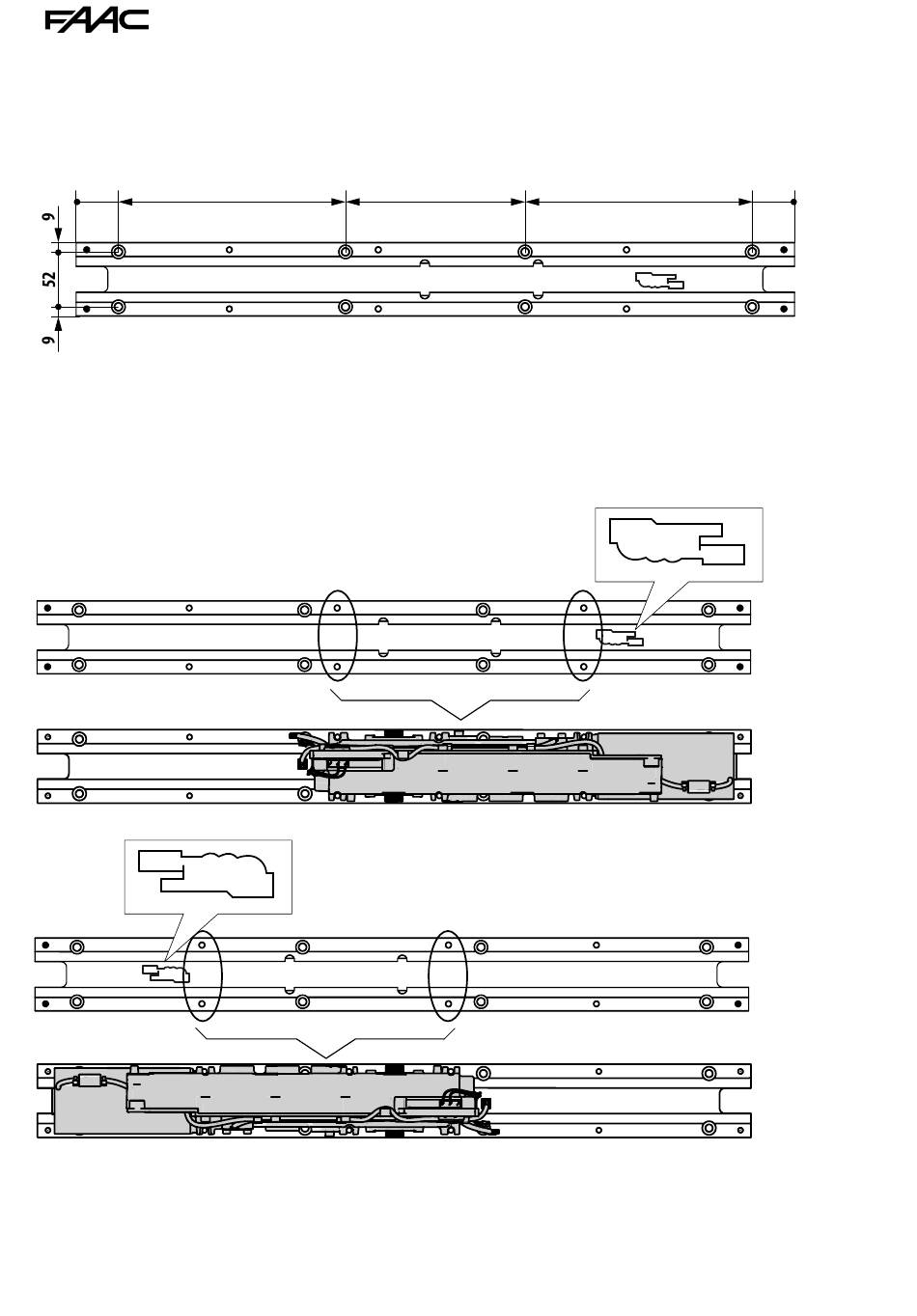

La placa de soporte se fija con 8 orificios, cuyas dimen-
siones se muestran en la figura siguiente:
40
En la placa hay una plantilla grabada que indica la
posición de montaje del motorreductor, que se fija
en los 4 orificios resaltados:
El motorreductor se monta después de fijar la placa.
A952
215 170
18
215 40
532310 - Rev.A
