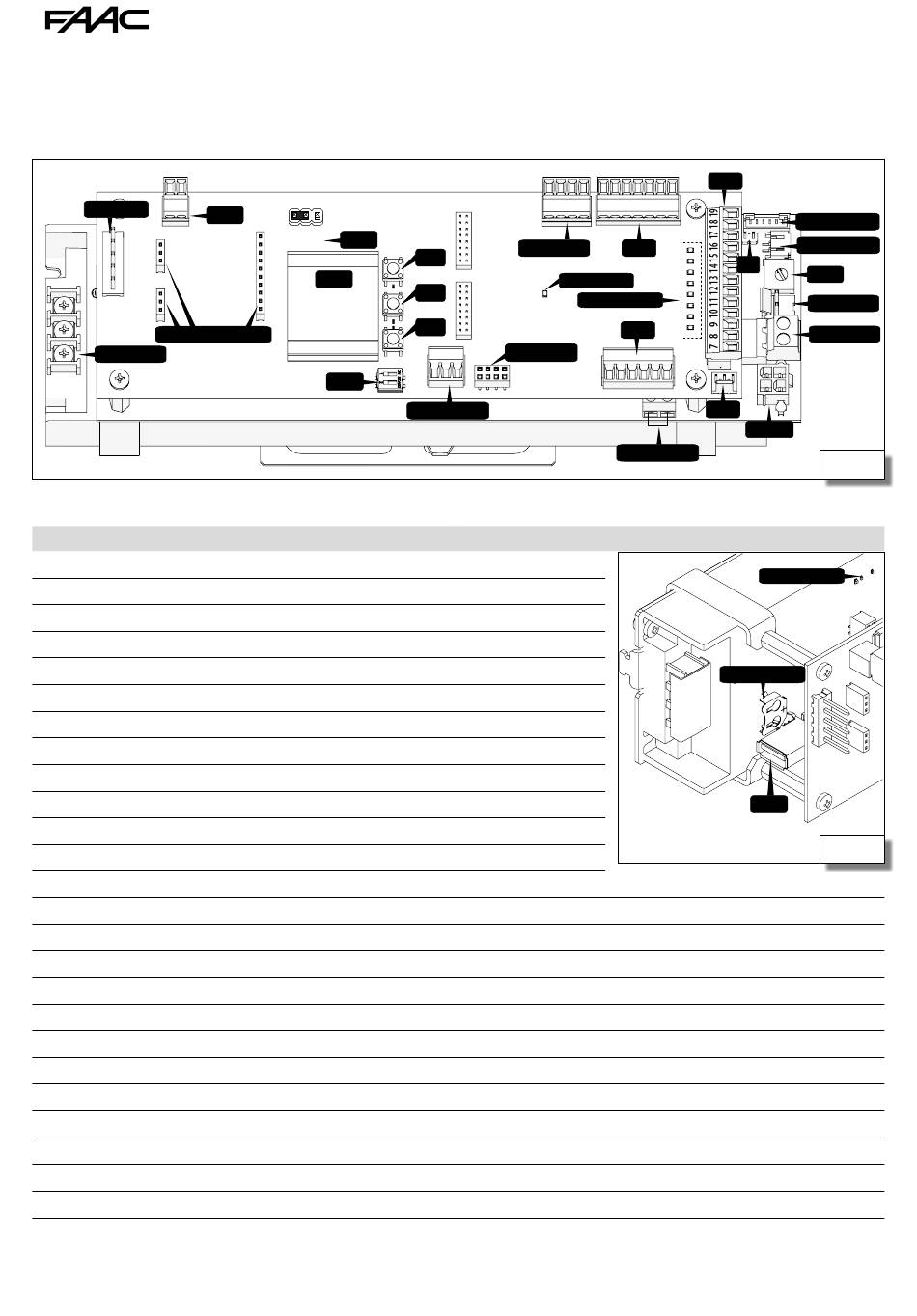

4. INSTALACIÓN ELECTRÓNICA
4.1 GRUPO ELECTRÓNICO
RADIO
CONNECTIVITY
MAIN

COMPONENTES

A952
MAIN Regleta de bornes para alimentación de red (230 V~)
RADIO Conector (5 pines) para tarjetas radio/descodificación FAAC
BUS Regleta de bornes extraíble para la conexión de dispositivos BUS 2easy
Conectores para intereje de la tarjeta de conectividad (Simply Connect)
CONNECTIVITY
LCD Pantalla de programación
Botones de programación
l l
p p q q
DS1 DIP switch funciones Intercom
CANBUS Regleta de bornes extraíble Bus Intercom
KEEPER Regleta de bornes extraíble para selectores de función externos
J8 Selector de la velocidad de movimiento del resorte
J12 - J14 - J16 Regletas de bornes extraíbles para entradas y salidas
J25 Jumper de rotación de pantalla
LED Power Led de alimentación
LEDs Inputs Leds de estado de las entradas
ENCODER Conector para conexión del encoder
SWITCH Conector para conexión de microinterruptor de la función SAFE DRAW/KICK LOCK
TR1 Regulador de ajuste de la velocidad de movimiento del resorte
MOTOR Conector para la conexión del motor
POWER Regleta de bornes extraíble para la conexión del alimentador
XBAT Conector para la conexión del módulo batería
SEL Conector para selector de funciones lateral
NOT AUS Regleta de bornes para interrupción de la alimentación de las tarjetas
BATTERY Bastidor de batería CR1216
USB Puerto USB
Leds Logic Leds tarjeta E952CL
A952
BUS
J25
LCD
DS1
TX V
G RX
KEEPER
p p
LED Power
l l
LEDs Inputs
q q
NOT USED
G CH CL
CANBUS
46
J16
26 25 24 23 22 21 20
J14
J8
J12
1 2 3 4 5 6
SEL
XBAT
NOT AUS
LEDs Logic
BATTERY
USB
532310 - Rev.A
ENCODER
SWITCH
TR1
MOTOR
POWER
41
42
