3.17 DISPONER EL CABLEADO LATERAL

L
Efectuar la instalación después de haber instalado el kit batería, si procede.

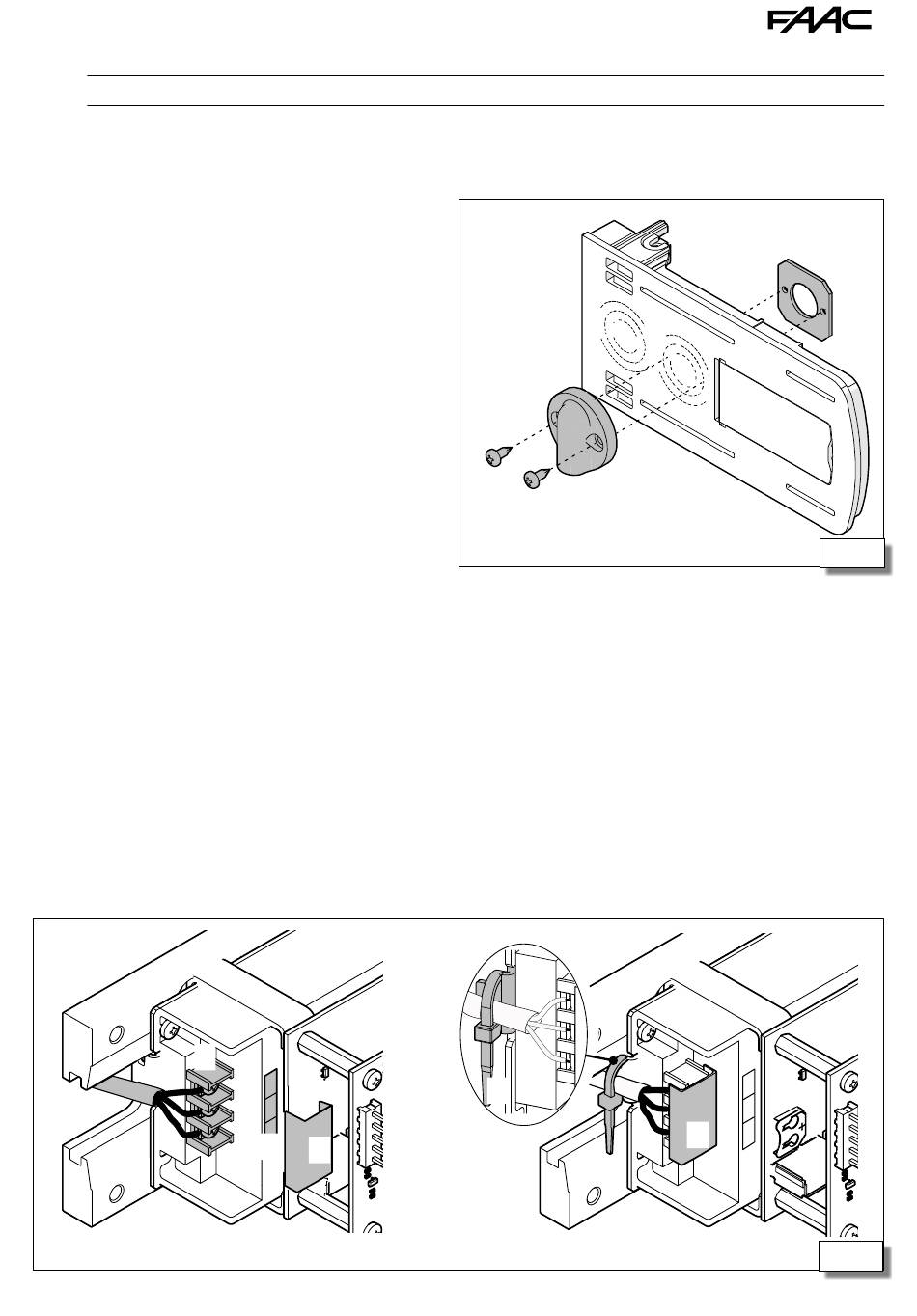

Cada soporte lateral tiene dos disposiciones para el montaje de prensacables (39-1).
En los accesorios de montaje también se incluye una placa (39-2) para fijar el sujetacables (39-3) del sensor
XPB SCAN (sujetacables y tornillos suministrados con
el sensor): usar un taladro para realizar el paso del
cable y los orificios para los tornillos.
3.18 CONECTAR EL CABLE DE ALIMENTACIÓN DE RED
El cable utilizado debe tener doble aislamiento.
El cable solo debe pelarse en la zona comprendida entre el sujetacables y el borne de conexión.
Tomando como referencia 40:
1. Retirar temporalmente la cobertura plástica de la regleta de bornes.
2. Localizar la etiqueta que especifica la función de cada borne.
3. Conectar los cables de alimentación (fase/neutro/tierra) de acuerdo con las indicaciones de la etiqueta.
4. Fijar los cables con una de las abrazaderas suministradas.
5. Colocar la cobertura de plástico en la regleta de bornes.
3
A952
2
1
3
4
45
2
1
5
532310 - Rev.A
39
40
