11. LK EVO

LK EVO permite seleccionar el modo de funcionamien-
to pulsando el botón relativo.

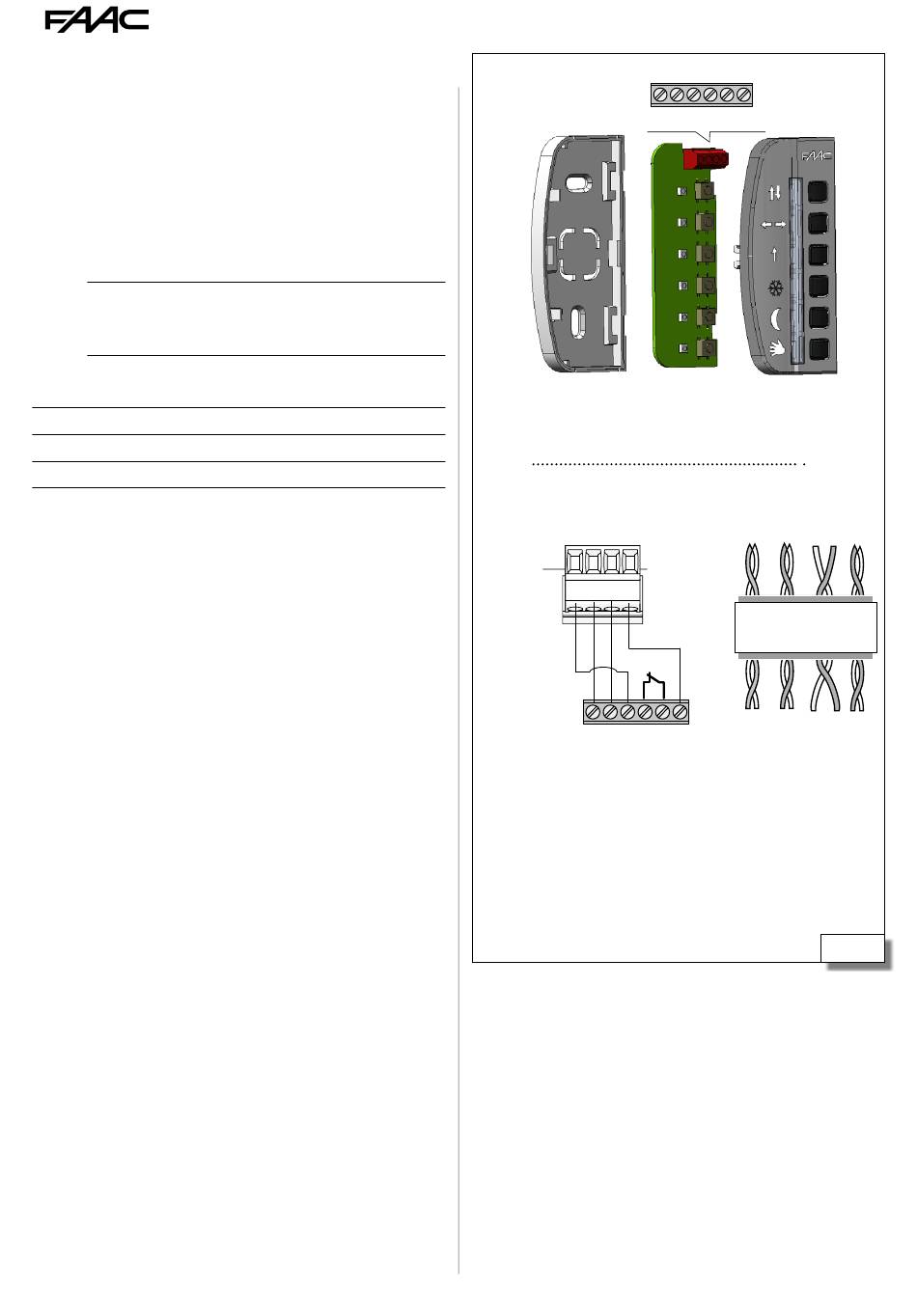

MONTAJE Y CONEXIÓN
1. Para desensamblar las partes, hacer palanca con
un destornillador plano.
2. Romper la pieza para el paso de los cables.
3. Localizar los puntos en la pared y fijar el soporte
usando los tornillos adecuados.
F
Antes de conectar el dispositivo, desconectar la
alimentación eléctrica y la batería de emergencia de
la automatización (si existe).
4. Conectar al conector KEEPER de la tarjeta E952IO:
G Negativo alimentación
TX Transmisión de datos
RX Recepción de datos
+24 V "
V
- utilizar un cable de 4 parejas trenzadas U/UTP
AWG24 con una longitud máxima de 50 m.
5. Montar las piezas con una ligera presión.
ENCENDIDO Alimentar la tarjeta de la automatización:
Se encienden y se apagan los leds de manera secuen-
cial; posteriormente permanece encendido el led
correspondiente al modo de funcionamiento activo.

Los leds  encendidos simultáneamente indican
que la automatización está en un modo de funciona-
miento NO disponible en LK EVO.
FUNCIONAMIENTO Para seleccionar el modo de fun-
cionamiento, pulsar el botón correspondiente. Para
las funciones especiales, presionar las combinaciones
indicadas de 2 botones.
ERRORES En caso de error, parpadea durante algunos
segundos la combinación de leds correspondiente al
error activo ( 4).
A952
Collegamento LK EVO Rispettare le indicazioni dei morsetti.
LK EVO
DISPOSITIVO DE BLOQUEO LK EVO
G CH CL
El dispositivo de bloqueo es opcional. Conectar un
mando de llave con contacto NC en los bornes G y K.
66
TX RX G K G V
tarjeta E952IO

TX V 26 25 24 23 22
G RX

TX RX G K G V
1 2 3 4 5 6
532310 - Rev.A
V RX TX G
21 20
U/UTP CAT.5
4x2xAWG24
V RX TX G
