■ INSTALAR EL BRAZO

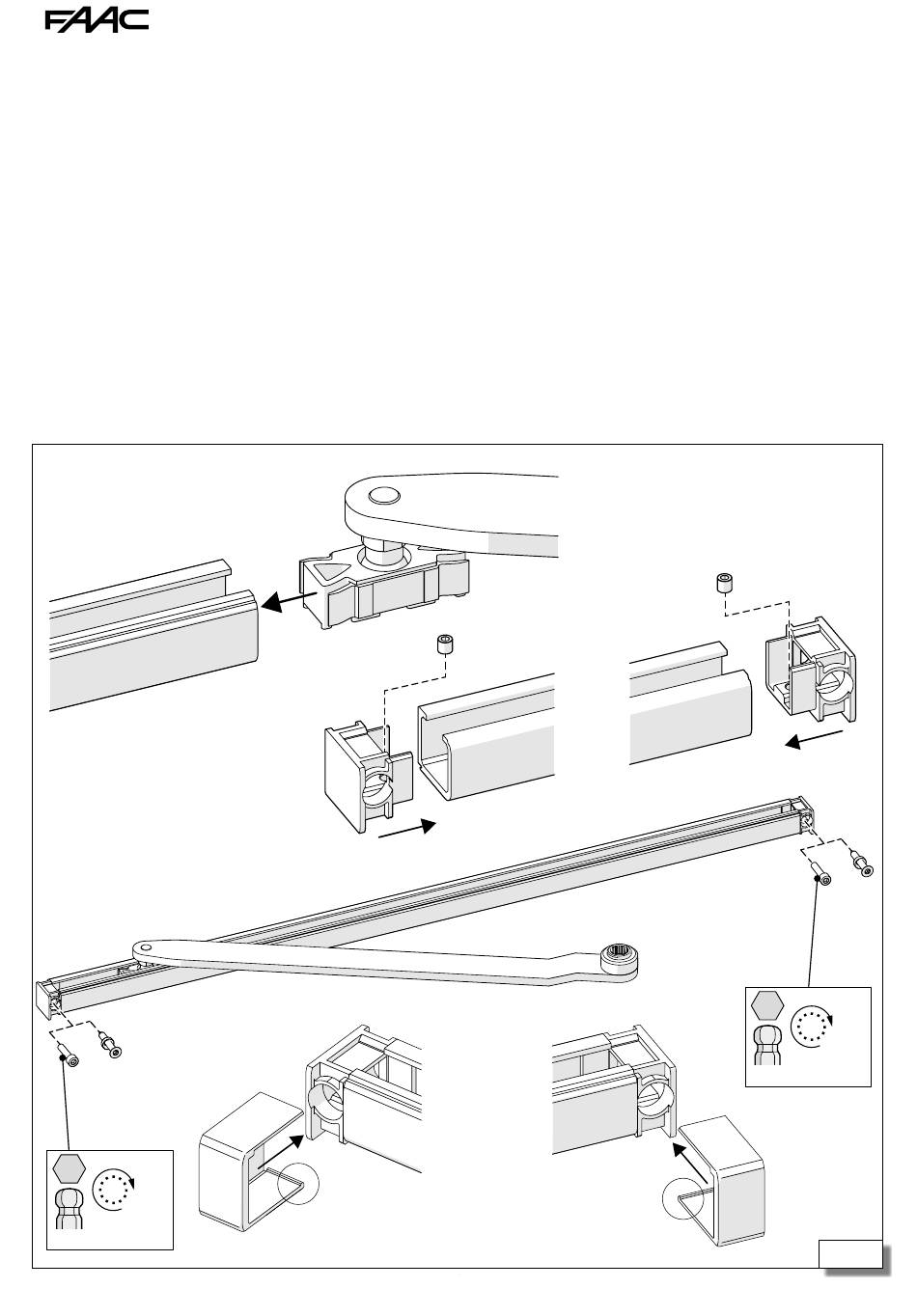

Tomando como referencia 16:
1. Introducir el patín dentro de la guía.
2. Aplicar los soportes en los extremos de la guía y fijarlos con los bulones de centraje.
3. Fijar el patín horizontalmente en los extremos con los tornillos suministrados (métricos 'a' o autoperforantes
'b' para madera) en los orificios o puntos previamente marcados según se indica en la tabla de montaje
de la aplicación específica (1- 7).
que se van a fijar.
4. Presionar las tapas laterales sobre la guía.
5. Mantener la puerta cerrada y deslizar el patín por el interior de la guía hasta que sea posible acoplar el
brazo al motorreductor.
3
a b
10 Nm
6
A952
Los lados con anillas de los soportes miran hacia la superficie a la
1
2
4
34
2
3
a b
10 Nm
6
4
532310 - Rev.A
