3.9 MONTAR EL BRAZO DE PATÍN
L
Dependiendo del tipo de aplicación, el brazo de patín puede estar al revés en comparación con las siguientes ilustraciones;
esto no afecta a la secuencia de operaciones.
Las instrucciones de montaje son válidas para ambos brazos (estándar/corto).
■ PRECARGAR EL RESORTE (SOLO PARA APLICACIONES CON RESORTE DE APERTURA)

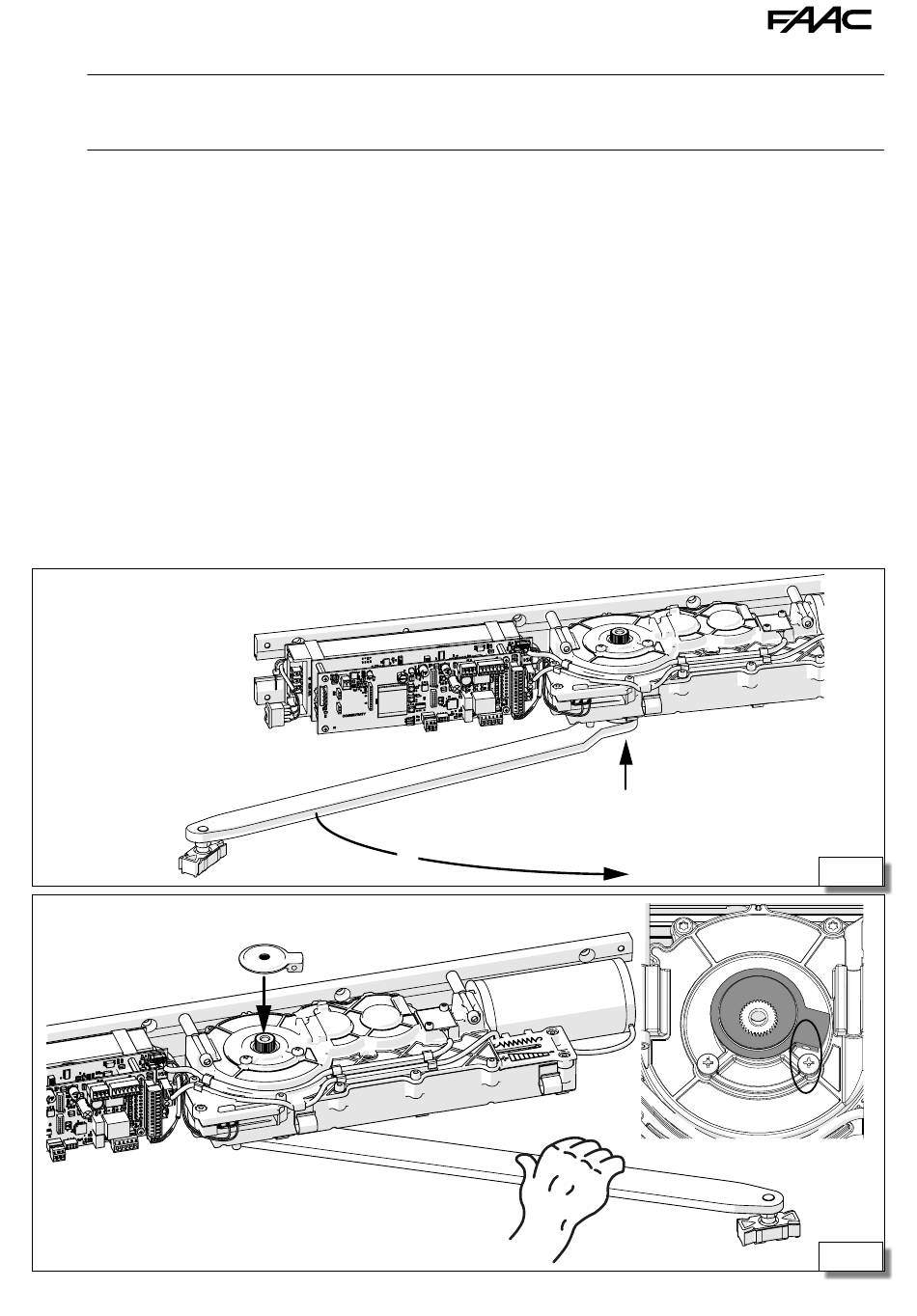

1. Acoplar el brazo en el eje del operador (14-1) y girarlo en sentido opuesto al de apertura de la puerta
(14-2), hasta la máxima rotación permitida alcanzando el tope interno (no forzar más).
2. Si los espacios no permiten alcanzar la rotación máxima en un solo intento, también se puede repetir la
operación varias veces: para bloquear la precarga alcanzada y evitar que el brazo oscile hacia atrás una vez
liberado, acoplar la leva (15-1) en el eje lo más cerca posible al tope mecánico (15-2).
3. Retirar el brazo del eje, volver a acoplarlo en la posición inicial y hacerlo girar de nuevo.
4. Al final, una vez alcanzada la rotación máxima, mantener el brazo en su posición, retirar la leva y volver a
acoplarla desplazándola dos dientes del eje hacia atrás del tope mecánico, de forma que quede algo de
espacio (aprox. 20°).
5. Retirar el brazo.
A952
2
1
1
33
14
2
15
