10.3 SENSORES DE SEGURIDAD

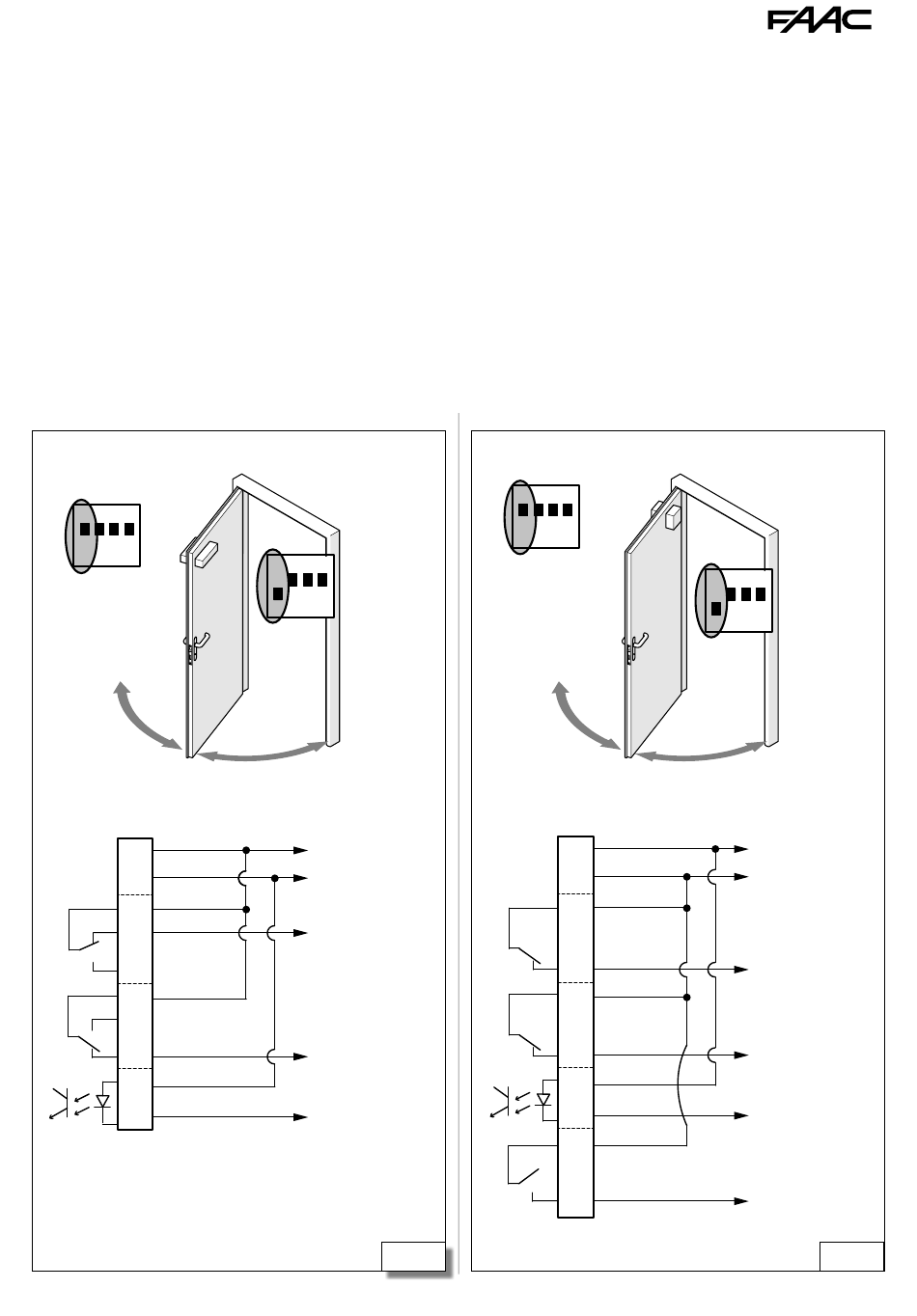

A continuación se muestra un ejemplo de conexión de un par de sensores (XPB ON = 48 , XPB SCAN/XPB SCAN 3D
( 49) conectados en modalidad PRIMARY/SECONDARY, utilizados como dispositivos de seguridad en cierre
(A) y en apertura (B).
El sensor A está conectado a la entrada I4 (configurada por defecto como seguridad en cierre con contacto NC
y Prueba habilitada).
El sensor B está conectado a la entrada I5 (configurada por defecto como seguridad en apertura con contacto
NC y Prueba habilitada).
La salida OUT2 (configurada por defecto como Prueba) se usa para supervisar los sensores.
El DIP switch 1 de cada sensor define el lateral de montaje:
ON = lateral apertura
OFF = lateral cierre
■
XPB ON
B
ON
ON
1 2 3 4
verde
marrón
amarillo
blanco
B
rosa
A
morado
rojo
azul
A952

XPB ON, XPB SCAN, XPB SCAN 3D

A
ON
1 2 3 4
1 2 3 4
(26) - COM
(25) +24 V
(14) IN5
Opening safety
(13) IN4
Closing safety
(24) OUT2
Test
■
XPB SCAN / XPB SCAN 3D
ON
ON
1 2 3 4
1 2 3 4
ON
B
A
solo para XPB SCAN 3D
*
48
63
B
A
ON
1 2 3 4
verde
marrón
amarillo
blanco
rosa
gris
rojo
azul
*
532310 - Rev.A
ON
1 2 3 4
(25) +24 V
(26) - COM
(14) IN5
Opening safety
(13) IN4
Closing safety
(24) OUT2
Test
(10 / 11) IN1 / IN2
Open
49
