12. KS EVO

KS EVO permite seleccionar el modo de funcionamien-
to orientando la llave hacia el icono correspondiente.
MONTAJE Y CONEXIÓN
1. Desensamblar las partes (hacer palanca con un
destornillador plano).
2. Romper la pieza para el paso de los cables.
3. Localizar los puntos en la pared y fijar el soporte
usando los tornillos adecuados.
4. Conectar al conector KEEPER de la tarjeta E952IO:
G Negativo alimentación
TX Transmisión de datos
RX Recepción de datos
+24 V "
V
- utilizar un cable de 4 parejas trenzadas U/UTP
AWG24 con una longitud máxima de 50 m
5. Ensamblar las distintas partes y fijar con los torni-
llos suministrados.
ENCENDIDO Alimentar la tarjeta de la automatización:
Se encienden y se apagan los leds de manera secuen-
cial; posteriormente permanece encendido el led
correspondiente al modo de funcionamiento activo
(excluido el modo manual).
ERRORES En caso de error, parpadea durante algunos
segundos la combinación de leds correspondiente al
error activo ( 4).

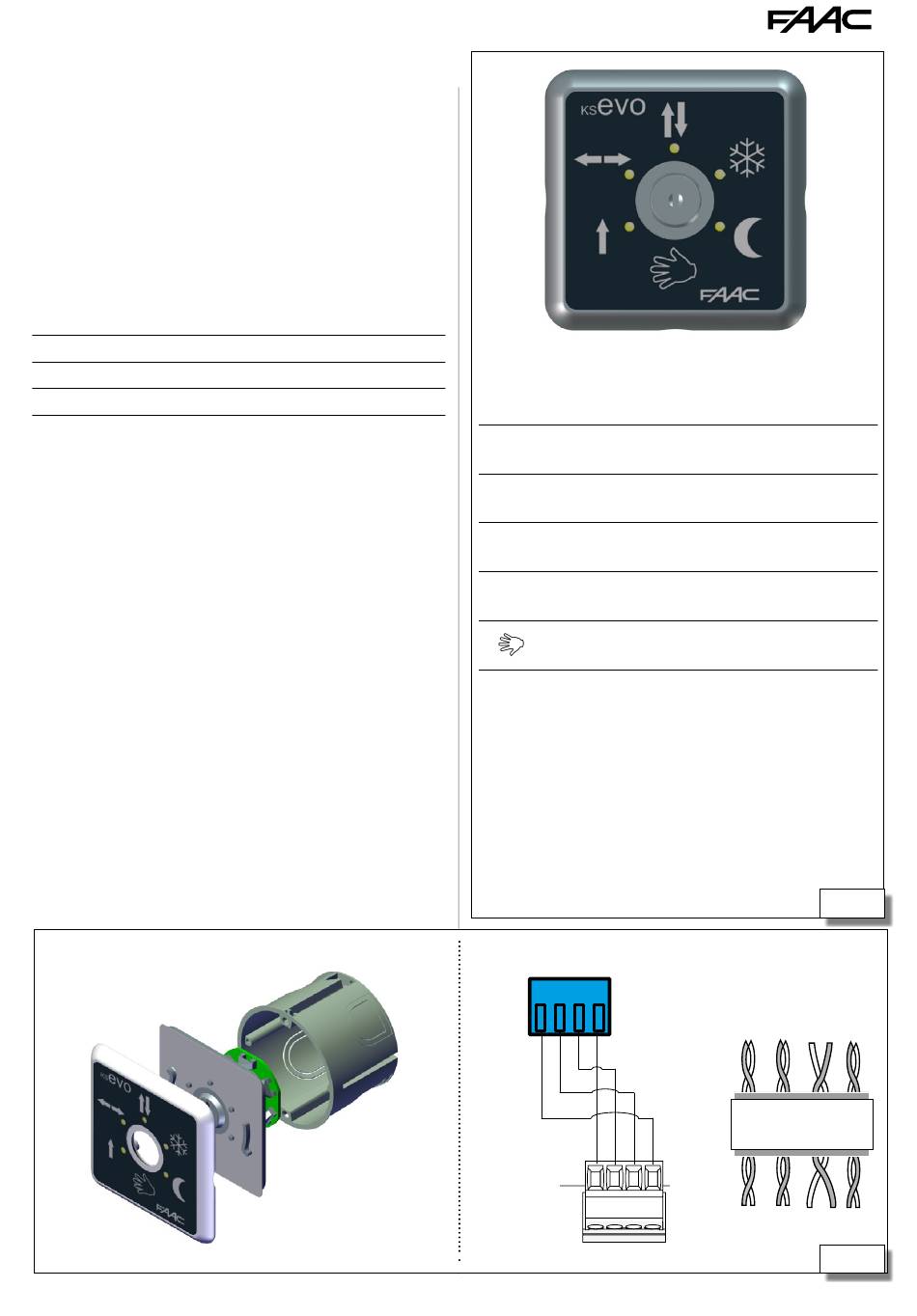

Montaje KS EVO
A952
 
Automático total bidireccional
 
Puerta abierta
 
Automático total unidireccional

Automático parcial bidireccional
Noche

Manual

Los leds  encendidos simultáneamente indican
que la automatización está en un modo de funciona-
miento NO disponible en KS EVO.
Conexión KS EVO Respetar las indicaciones de los bornes.
V RX TX G
KS EVO
TX
G
tarjeta E952IO
69
V RX TX G

U/UTP CAT.5
4x2xAWG24

V 26 25 24 23 22 21 20
RX
V RX TX G
532310 - Rev.A
