8. ARRANQUE

Antes de poner en funcionamiento el sistema, debe
comprobar que la puerta se deslice normalmente y
sin frotamientos.
1. Conectar la alimentación a A952.
2. Configurar la visualización de la pantalla.
3. Comprobar el correcto estado de los leds en la
tarjeta E952IO.

4. Programar A952.

L
Prestar atención a configurar correctamente:
9
- el parámetro
instalado efectivamente
- el parámetro S
9
(resorte de cierre o de apertura)
5. Efectuar un SETUP .
6. Llevar a cabo las operaciones finales.
8.1 CONFIGURAR LA VISUALIZACIÓN DE
LA PANTALLA

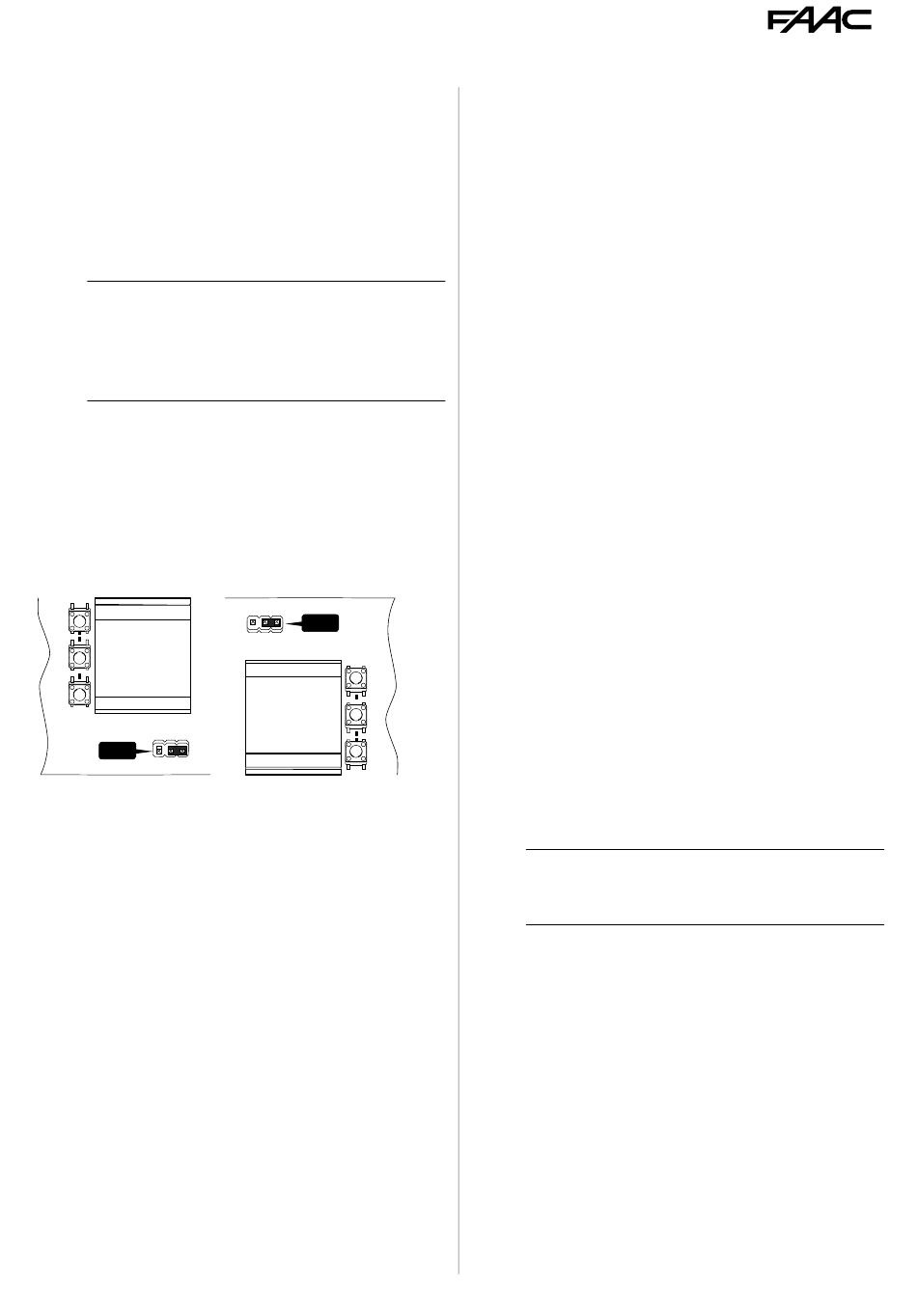

Dependiendo de la dirección de montaje de la tarjeta,
ajustar la visualización de la pantalla mediante el
jumper J25.
13
J25
8.2 PROGRAMAR A952
La programación puede realizarse desde la tarjeta,
desde KP EVO o desde Simply Connect.
programación desde Simply Connect, ver la documen-
tación correspondiente.
En la programación desde tarjeta están disponibles
los parámetros de funcionamiento relativos a una
instalación típica.
La programación desde KP EVO/Simply Connect dis-
pone de un mayor número de opciones. Si se han
programado valores no disponibles desde la tarjeta,
la pantalla los indica indistintamente con el valor EP
(External Program). Con la programación desde la
tarjeta pueden modificarse los valores EP, pero después
no puede restablecerlos.
8.3 PROGRAMACIÓN DE LA TARJETA
KP EVO tiene una función seleccionable para inhibir la
programación desde la tarjeta.
Notas sobre la programación:
- Las modificaciones realizadas en los parámetros se
A952
t , en función del tipo de brazo
, en función del tipo de aplicación
J25
13
guardan solo tras salir de la programación.
- La programación se interrumpe tras 10 minutos
de inactividad en los botones p p ,
- En caso de interrupción de la alimentación eléctrica
durante la programación, las modificaciones no
guardadas deben volver a realizarse.
ACCEDER A LA PROGRAMACIÓN
La programación de A952 está organizada en dos
niveles: BÁSICA y AVANZADA.
■ PROGRAMACIÓN BÁSICA
- Pulsar y mantener pulsado el botón
muestra la primera función.
- Soltar el botón
la función.
■ PROGRAMACIÓN AVANZADA
- Pulsar y mantener pulsados los botones
pantalla muestra la primera función.
- Soltar los botones
valor de la función.
MODIFICAR LA PROGRAMACIÓN
- Cuando la pantalla muestra el valor de la función,
pulsar el botón p p o q q para modificarlo.
- Para pasar a la siguiente función, pulsar el botón
. La función se muestra mientras se pulsa el
l l
botón.
SALIR DE LA PROGRAMACIÓN
- Moverse por el menú hasta la función St y soltar
el botón
- Con los botones p p o q q seleccionar Y para guardar
o no para no guardar los cambios.
- Pulsar
l l
L
Para la
Como alternativa, pulsar simultáneamente los
botones
guardar los cambios y salir.
53
: la pantalla muestra el valor de
l l
y p p : la pantalla muestra el
l l
.
l l
para confirmar y salir de la programación.
y q q en cualquier punto del menú para
l l
