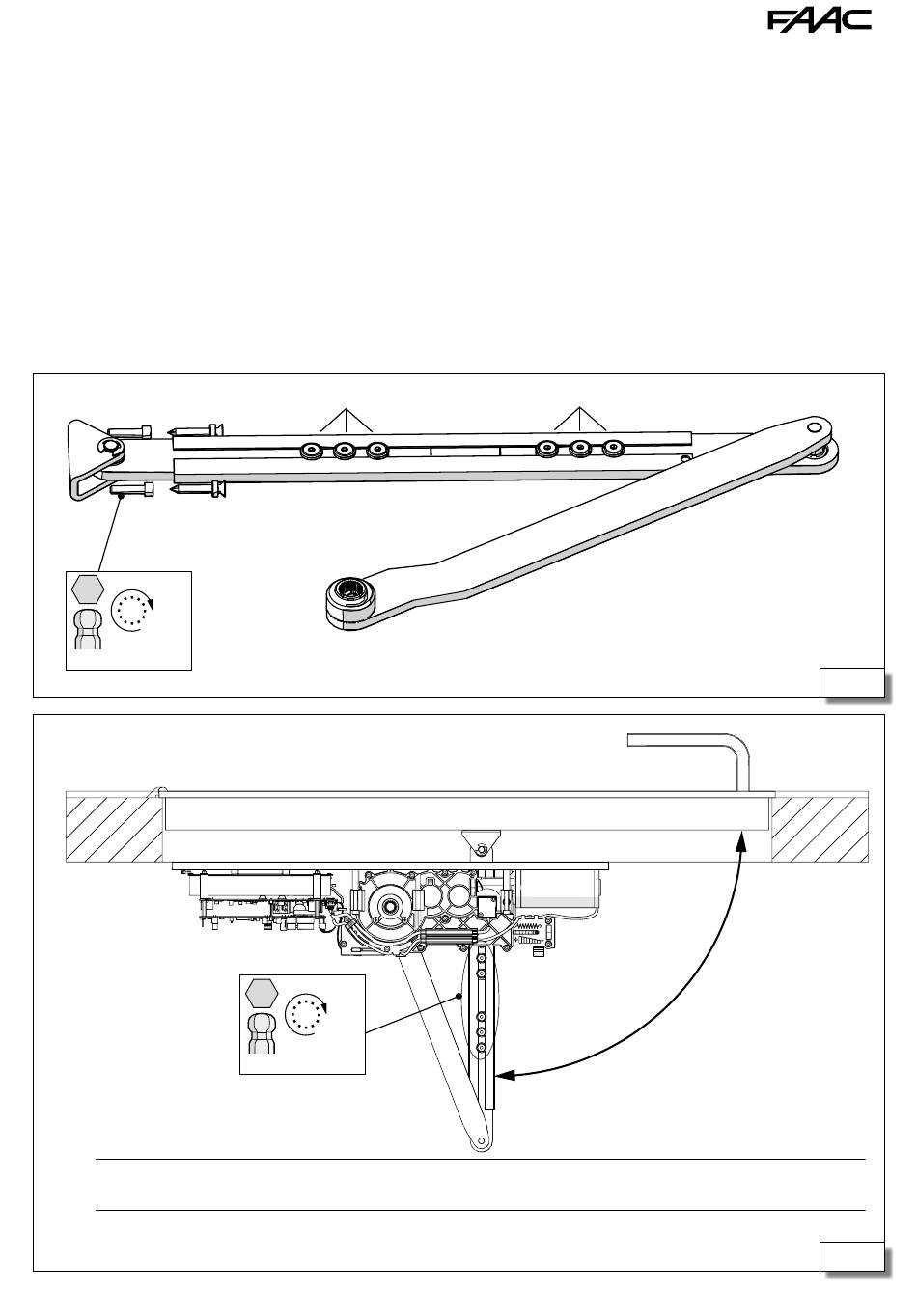

■ INSTALAR EL BRAZO
1. Verificar que los 6 tornillos (22-1) no estén apretados, sino que permitan el deslizamiento de las dos
barras dentro de la guía.
2. Fijar el soporte horizontalmente (22-2) con los tornillos suministrados (métricos "a" o autoperforantes "b"
para madera) en los orificios o puntos previamente marcados según se indica en la tabla de montaje de la
aplicación específica (1- 7).
3. Mantener la puerta cerrada.
4. Procurando que la guía esté siempre perpendicular a la superficie sobre la que está fijada (23), deslizar
las dos barras interiores hasta que sea posible enganchar el brazo al motorreductor.
2
a
b
10 Nm
6
L
Esta figura representa una de las posibles aplicaciones. En cada aplicación, la guía, con la puerta cerrada y el brazo
enganchado, debe estar perpendicular a la superficie de fijación.
A952
1
7 Nm
5
1
37
22
90°
23
