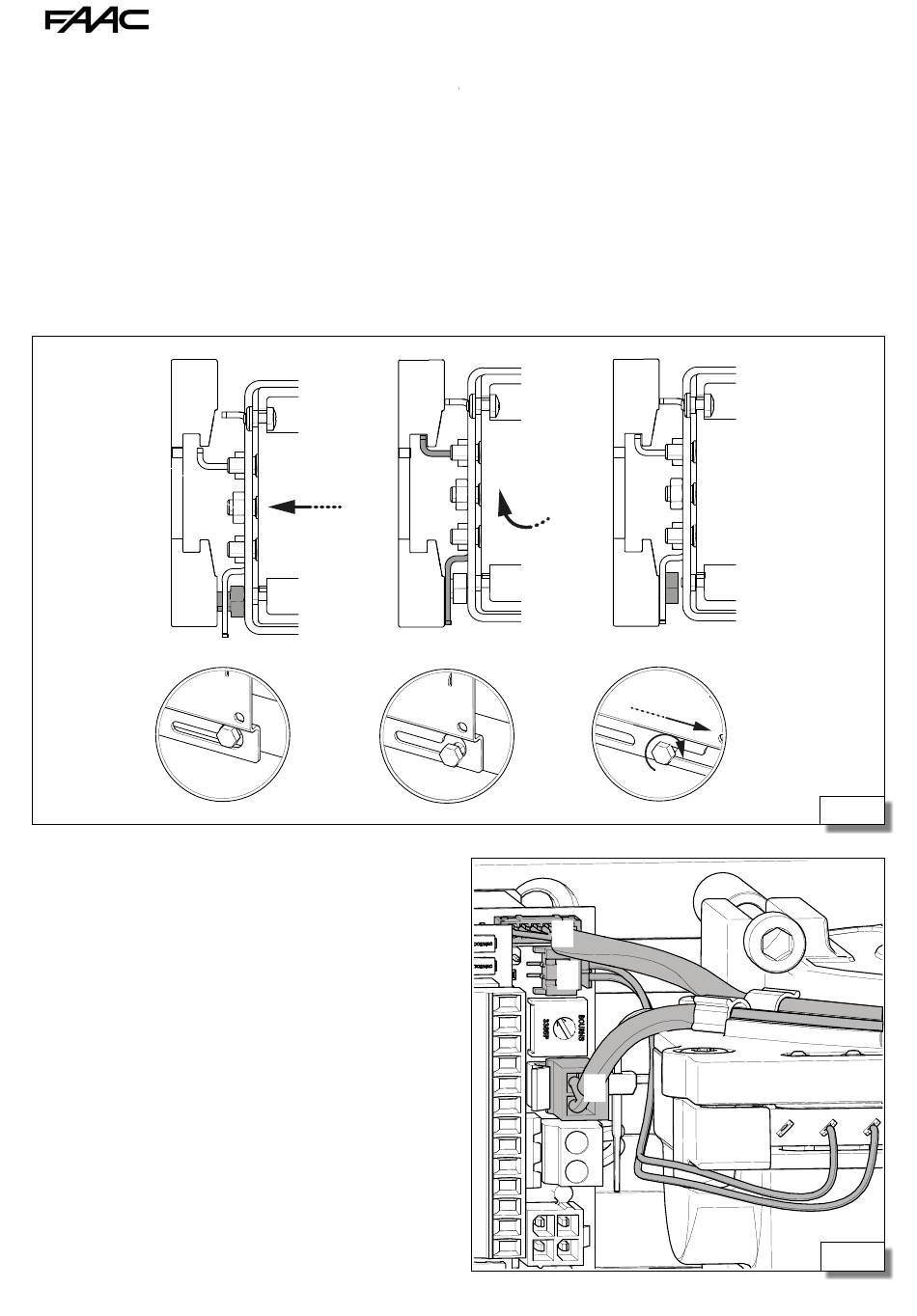

4. Apoyar el grupo electrónico en la placa de soporte haciendo coincidir el orificio de una de las dos anillas
inferiores con el tornillo que se atornilló parcialmente en primer lugar (dependiendo de la posición de
montaje del grupo electrónico, solo coincidirá un orificio (12-1).
5. Manteniendo el grupo electrónico presionado y horizontal, empujarlo hacia arriba (12-2). De este modo,
el estribo encaja en la guía de la placa de soporte.
6. Deslizar el grupo electrónico en el fondo de la anilla (la dirección depende de la anilla utilizada) y apretar
el tornillo (12-3).
7. Conectar el motorreductor al grupo electrónico
(13):
- Conector del cable del encoder (1)
- Conector del cable KICK LOCK (2)
- Conector del cable del motor (3)
Usar una de las abrazaderas suministradas para agru-
par y bloquear los cables.
ATENCIÓN:
Por razones de seguridad, descargar completamente
el resorte antes de desconectar el cable del motor de
la tarjeta.
A952
1 2
1
2
3
32
3
532310 - Rev.A
