3.15 MONTAR LOS SOPORTES LATERALES

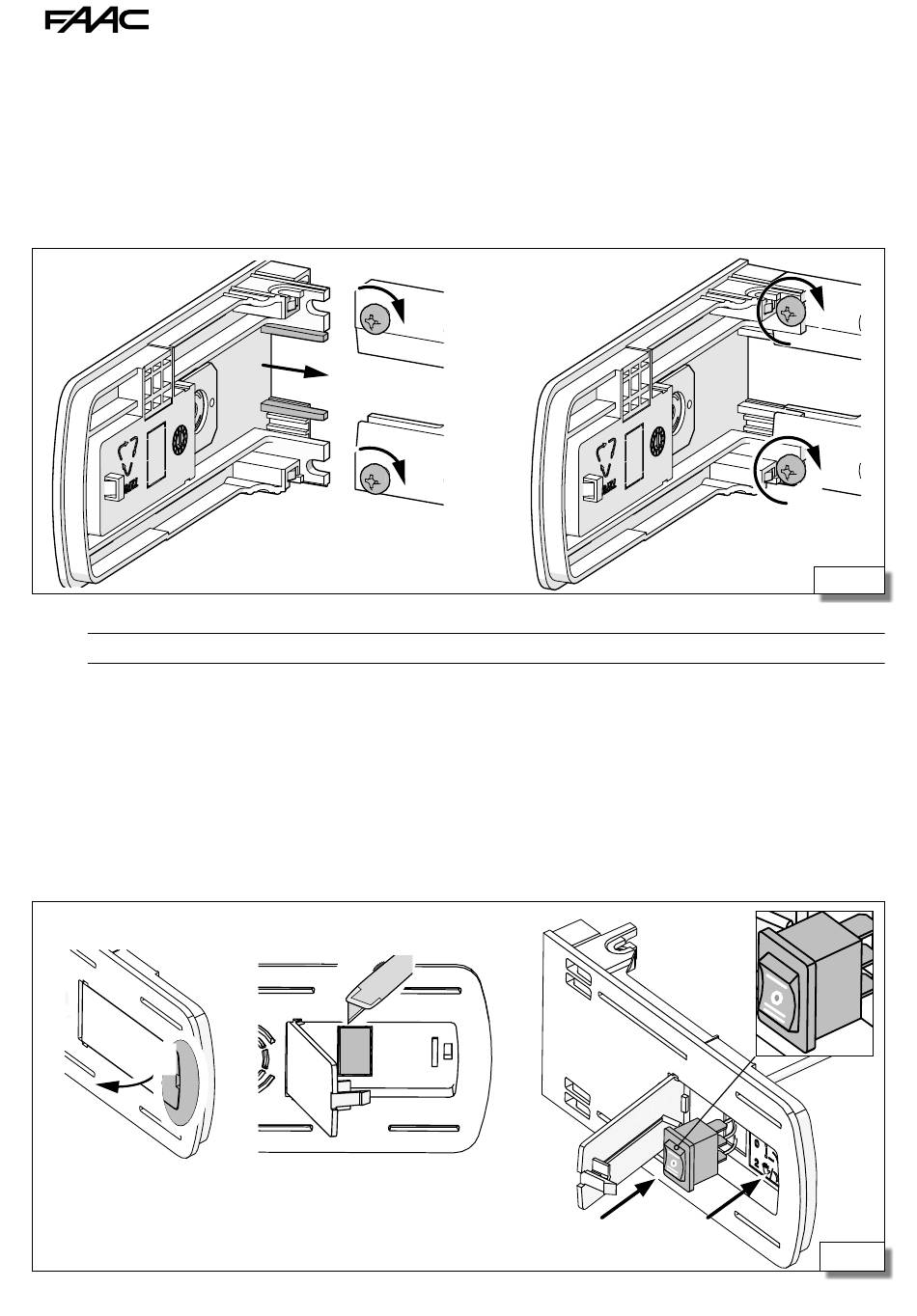

Tomando como referencia 37:
1. Atornillar parcialmente los 2 tornillos M5x10 autorroscantes (1) en ambos extremos de la placa de soporte.
2. Montar ambos soportes hasta el tope introduciendo las guías (2) en los espacios de la placa de soporte, y
las anillas bajo las cabezas de los tornillos.
3. Apretar los tornillos (3).

3.16 MONTAR EL SELECTOR DE FUNCIONES LATERAL

L
Montar el selector tras haber instalado el kit baterías, si está previsto.
Tomando como referencia 38:
1. Abrir el portillo de un soporte lateral haciendo palanca suavemente en la ranura resaltada.
2. Usar un cúter para retirar el rectángulo de plástico prefracturado.
3. Introducir a presión el selector en la apertura rectangular obtenida, de modo que la posición 1 (representada
por el trazo único impreso) quede hacia arriba.
4. Colocar el adhesivo con el número 1 hacia arriba.
5. Acoplar el cable en el conector "SEL" (41)
