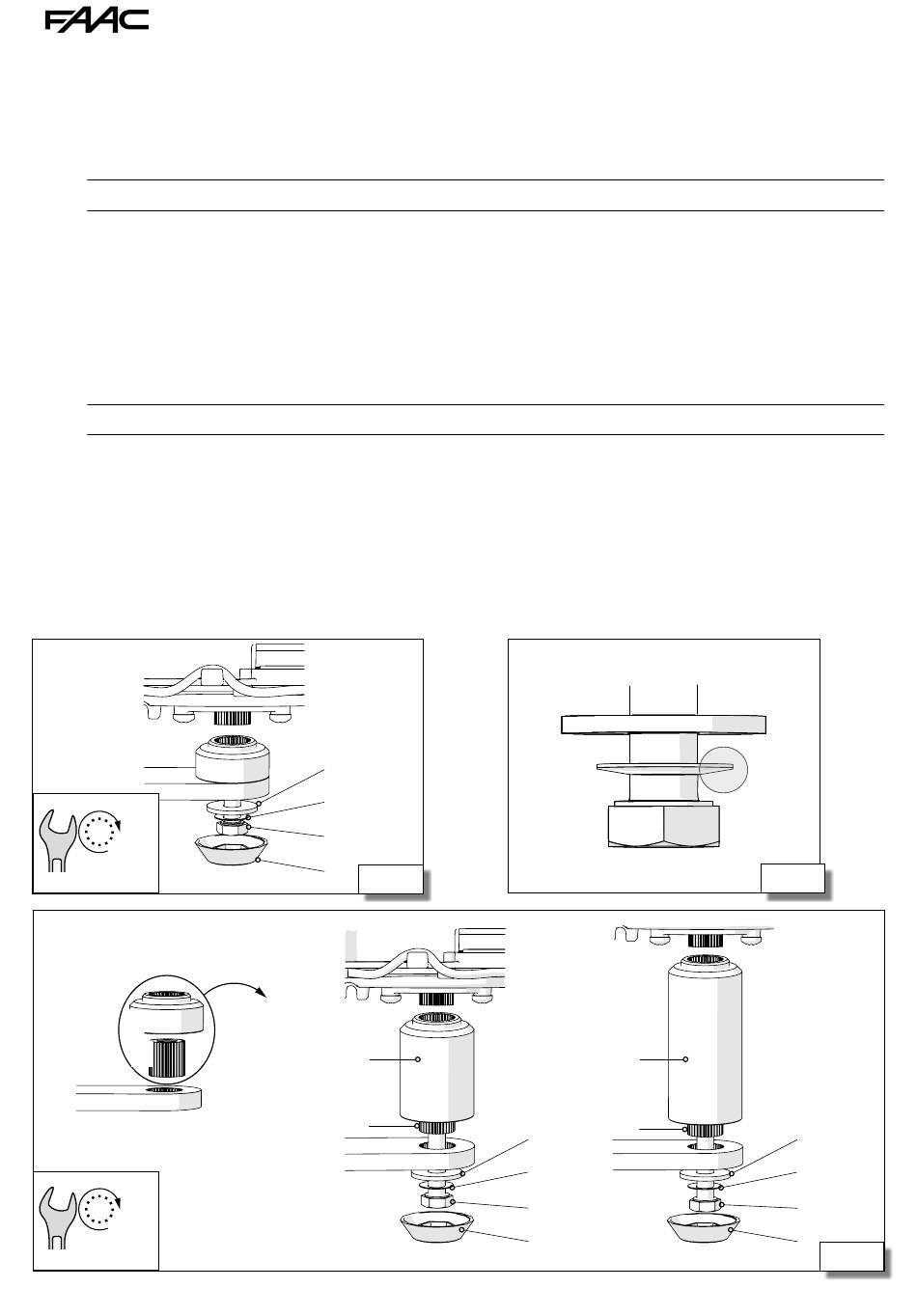

■ CONECTAR EL BRAZO AL OPERADOR
- NINGÚN SEPARADOR (24)
1. Acoplar el brazo directamente en el eje del operador.
2. Introducir la arandela (1), el resorte de diafragma (2) y el tornillo (3, utilizar el tornillo suministrado con el
brazo) y apretarlos con un par de apriete de 20 Nm.
L
Respetar la dirección de montaje del resorte de diafragma que se muestra en 25-2.
3. Aplicar a presión la tapa (4).
4. En la aplicación con resorte de apertura, retirar la leva previamente encajada (15-1).
- CON SEPARADOR H50/H80 (26)
1. Retirar el casquillo (5) y el inserto acanalado (6) del brazo.
2. Enganchar el brazo en el eje del operador interponiendo el separador (7) y su inserto acanalado (8).
3. Introducir la arandela (1), el resorte de diafragma (2) y el tornillo (3, utilizar el tornillo suministrado con el
separador) y apretar con un par de apriete de 20 Nm.
L
Respetar la dirección de montaje del resorte de diafragma que se muestra en 25-2.
4. Aplicar a presión la tapa (4).
5. En la aplicación con resorte de apertura, retirar la leva previamente encajada (15-1).
20 Nm
13
5
6
20 Nm
13
A952
1
2
3
4
24

7
8
1
3
H50
8
1
2
3
4
38
2
25
7 H80
532310 - Rev.A
1
2
3
4
26
