Wąż można ścisnąć do minimalnie 300 mm i rozciągnąć do
maksymalnie 1500 mm. Zaleca się zachowywać minimalną
długość węża.

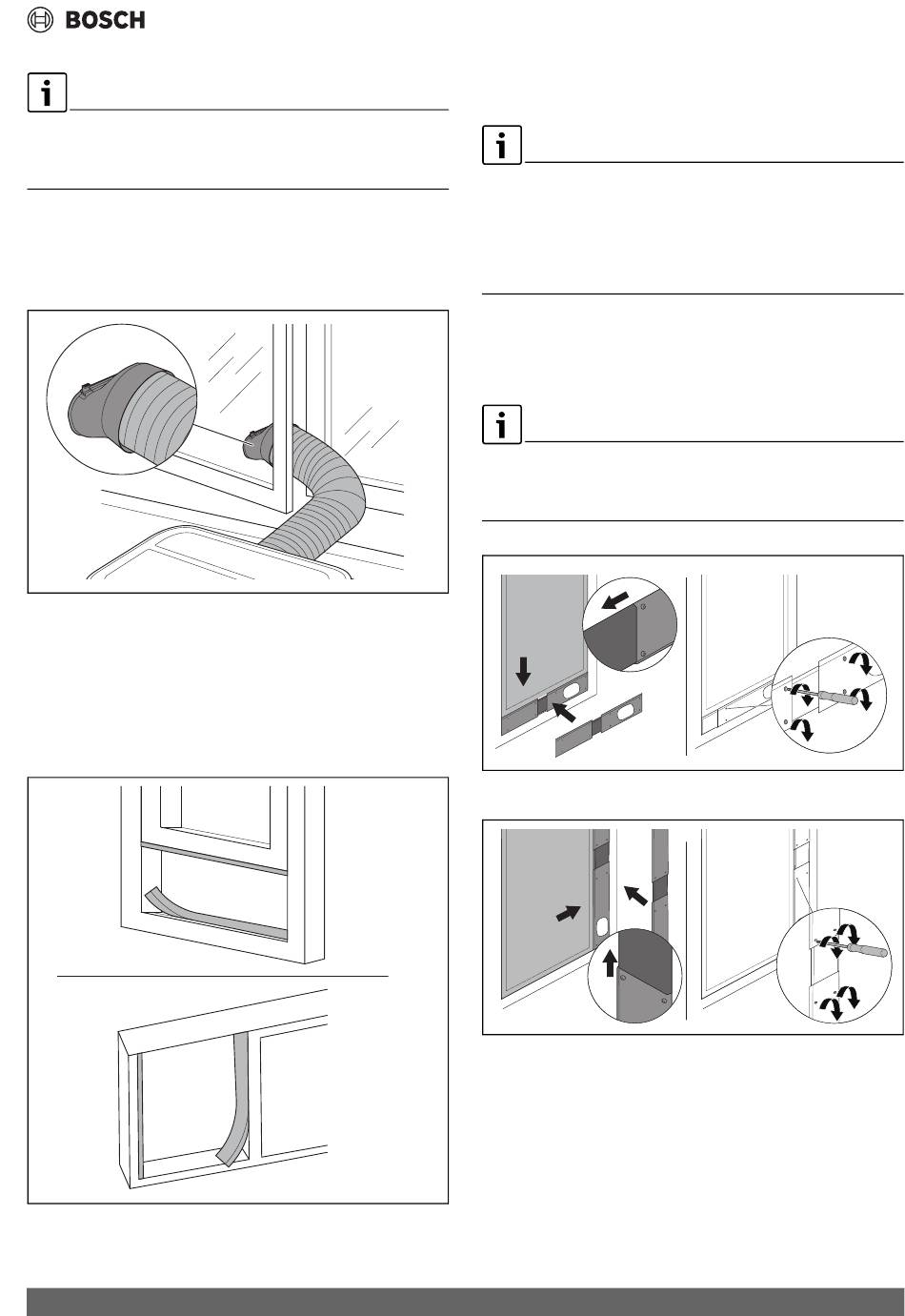

4.3 Skrzydło okienne
1. Umieścić wąż powietrza wywiewanego za oknem w celu
umożliwienia odprowadzania gorącego powietrza.
Rys. 5
4.4 Okno zawieszane/przesuwne (zestaw
okienny z możliwością regulacji)
1. W zależności od potrzeb przyciąć samoprzylepne paski
piankowe do żądanej długości i przymocować je do
skrzydła i ramy okna.
Rys. 6
Cool 4000 – 6721858458 (2023/04)
2. Umieścić rozszerzalną kształtkę przesuwną na oknie i
całkowicie rozciągnąć ją wewnątrz ramy okiennej.
W przypadku okna zawieszanego fragment kształtki o większej
głębokości należy umieścić wzdłuż dolnej części.
W przypadku okna przesuwnego otwór powinien znajdować się
w dolnej części w celu umożliwienia prawidłowego montażu
węża powietrza wywiewanego.
3. Wyregulować rozszerzalną kształtkę przesuwną
odpowiednio do rozmiaru okna i ustabilizować długość
dokręcając śruby.
Jeśli rozszerzalna kształtka przesuwna jest zbyt duża, to
możliwe jest przycięcie plastiku piłą. Czynność ta może być
wykonywana wyłącznie przez wykwalifikowanego instalatora.
0010047566-001
3.
Rys. 7
Rys. 8
4. W zależności od potrzeb przyciąć nieprzylepny pasek
piankowy do żądanej długości i uszczelnić otwarty otwór
między szybą a ramą okna.
0010048793-001
2.
1.
Okno zawieszane
1.
3.
2.
Okno przesuwne
Instalacja
0010048882-001
0010048881-001
