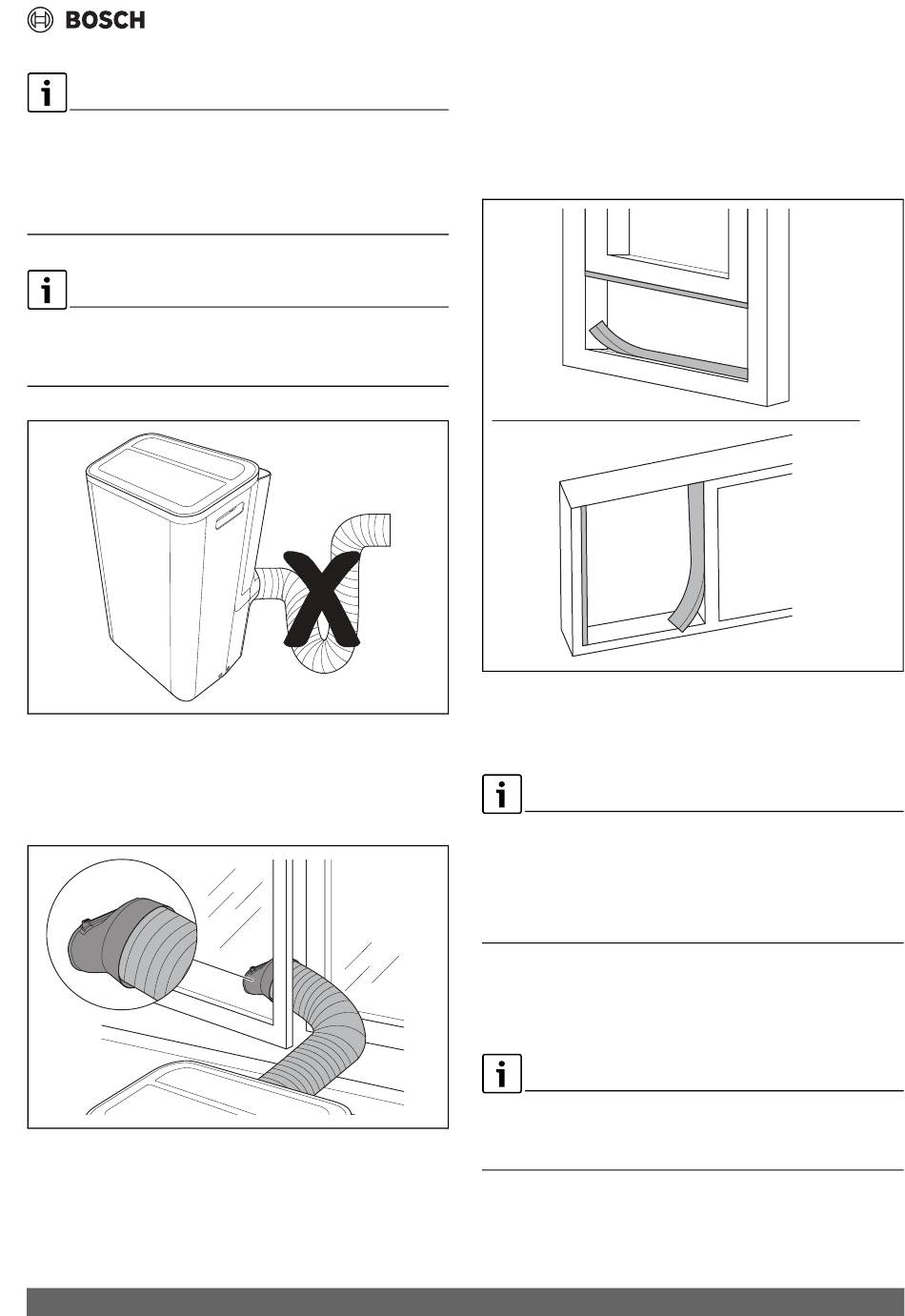

Nie wyginać ani nie rozciągać dowolnie węża powietrza
wywiewanego. Takie działanie nie pozostanie bez wpływu na
sprawność chłodzenia. Jednakże może być w umiarkowanym
stopniu ściskany i naprężany zależnie od wymogów danej
instalacji.
Wąż można ścisnąć do minimalnie 300 mm i rozciągnąć do
maksymalnie 1500 mm. Zaleca się zachowywać minimalną
długość węża.
Rys. 6
4.3 Skrzydło okienne
1. Umieścić wąż powietrza wywiewanego za oknem w celu
umożliwienia odprowadzania gorącego powietrza.
Rys. 7
Cool 2000 – 6721858239 (2023/04)
4.4 Okno zawieszane/przesuwne (zestaw
okienny z możliwością regulacji)
1. W zależności od potrzeb przyciąć samoprzylepne paski
piankowe do żądanej długości i przymocować je do
skrzydła i ramy okna.
Rys. 8
0010047562-001
2. Umieścić rozszerzalną kształtkę przesuwną na oknie i
całkowicie rozciągnąć ją wewnątrz ramy okiennej.
W przypadku okna zawieszanego fragment kształtki o większej
głębokości należy umieścić wzdłuż dolnej części.
W przypadku okna przesuwnego otwór powinien znajdować się
w dolnej części w celu umożliwienia prawidłowego montażu
węża powietrza wywiewanego.
3. Wyregulować rozszerzalną kształtkę przesuwną
odpowiednio do rozmiaru okna i ustabilizować długość
dokręcając śruby.
Jeśli rozszerzalna kształtka przesuwna jest zbyt duża, to
0010047566-001
możliwe jest przycięcie plastiku piłą. Czynność ta może być
wykonywana wyłącznie przez wykwalifikowanego instalatora.
Instalacja
0010048793-001
