Informations sur le produit
3.4

Vue d'ensemble du produit

3
2

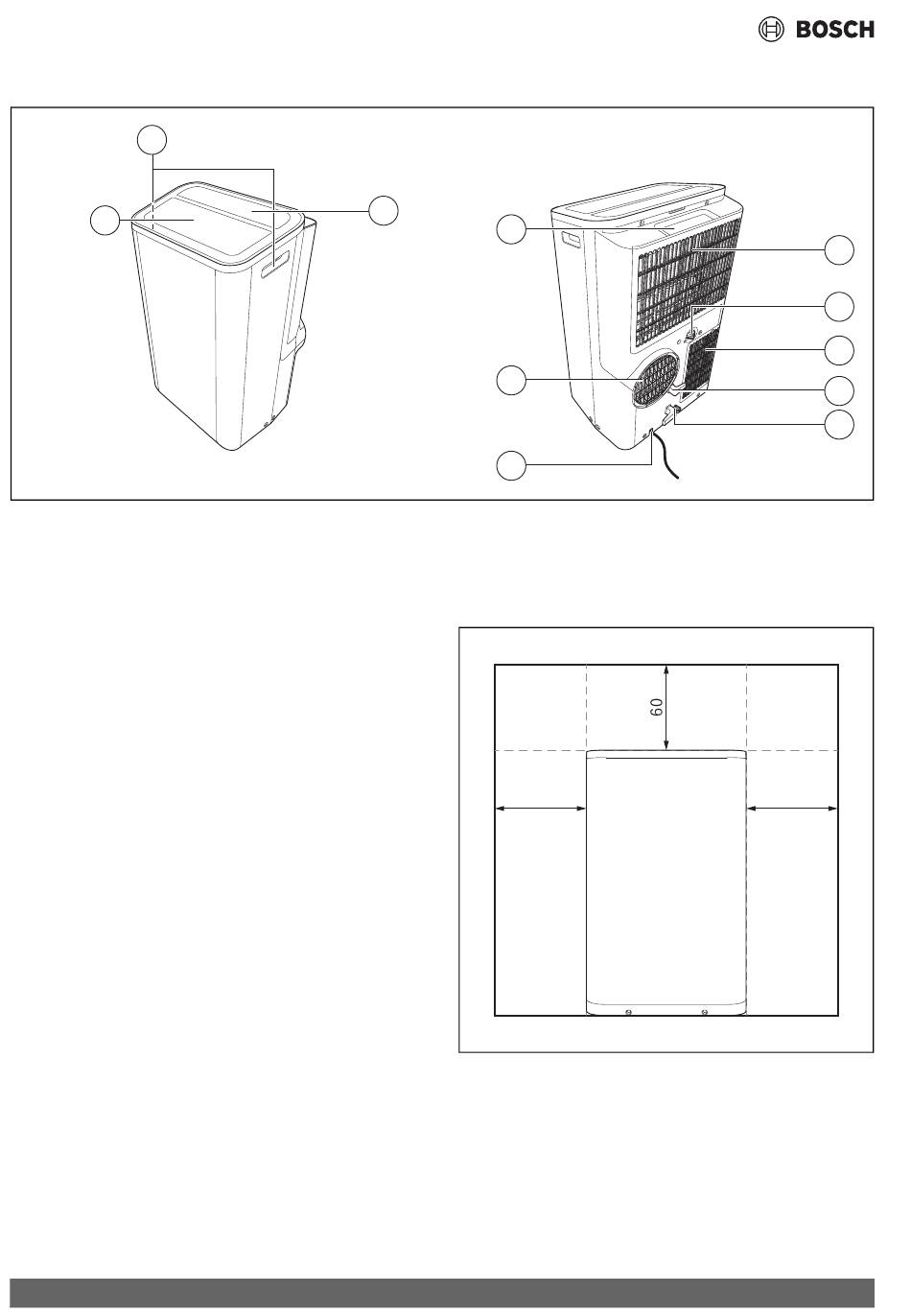

Fig. 2 Vue d'ensemble du produit
[1] Tableau de commande
[2] Volet de sortie d'air
[3] Poignées
[4] Grille supérieure d'aspiration d'air et filtre à air supérieur
(intégré)
[5] Collecteur d'évacuation d'eau en haut
[6] Grille inférieure d'aspiration d'air et filtre à air inférieur
(derrière la grille)
[7] Attache pour câble d'alimentation
[8] Collecteur d'évacuation d'eau en bas
[9] Câble d'alimentation
[10] Sortie d'air
[11] Support de module de commande
128
1
11
10
9
Dégagements
La distance minimale de dégagement sur tous les côtés doit
être d'au moins 60 cm.
60
Fig. 3
60
Cool 2000 – 6721858239 (2023/04)
4
5
6
7
8
