È possibile comprimere il tubo flessibile fino a una lunghezza
minima di 300 mm ed estenderlo fino a un massimo di
1500 mm. Si raccomanda di mantenere il tubo flessibile alla
sua lunghezza minima.

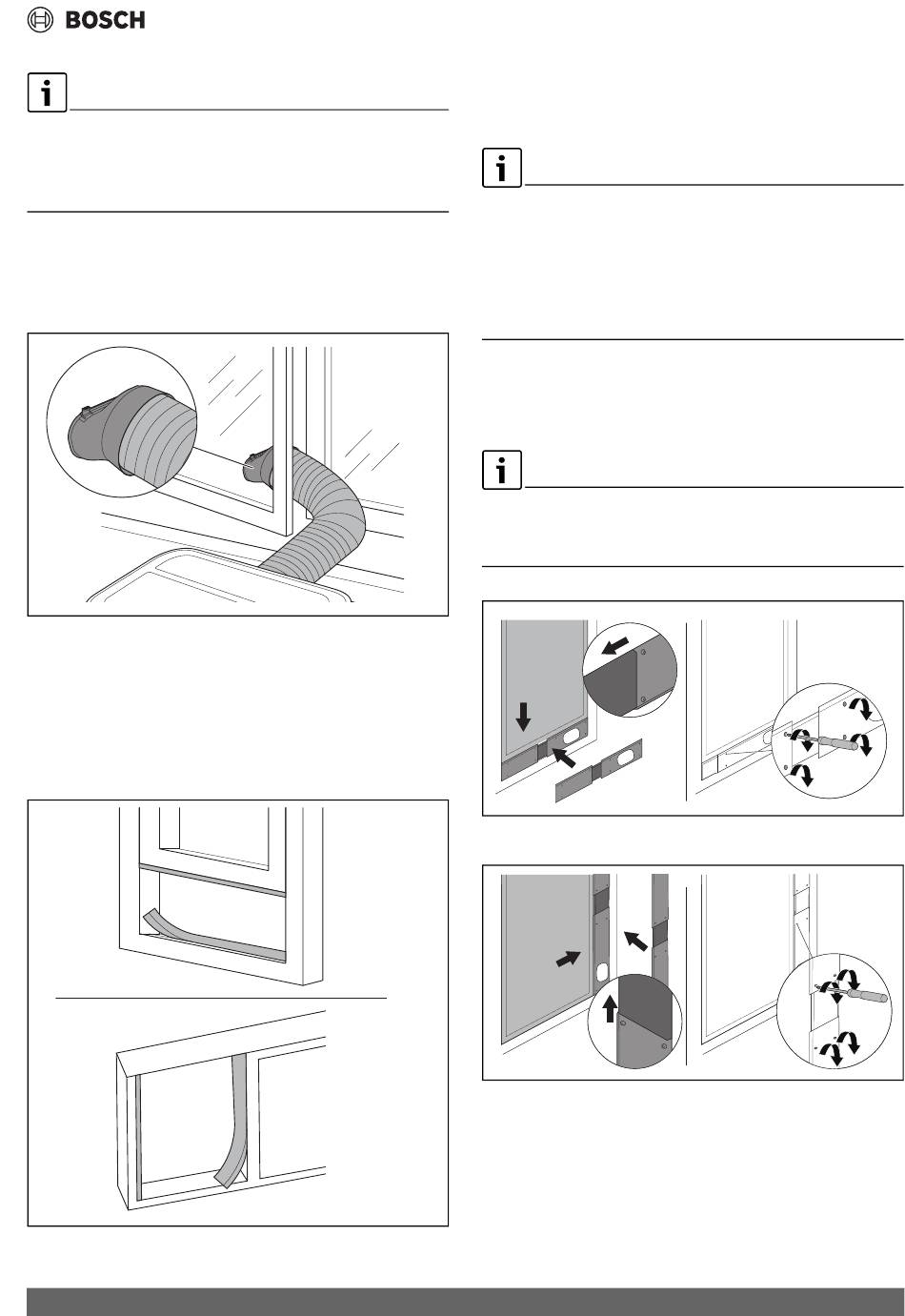

4.3

Finestra a battente

1. Posizionare il tubo flessibile di scarico aria all'esterno della
finestra per evacuare l'aria calda.
Fig. 5
4.4 Finestra scorrevole verticale/orizzontale (kit

adattabile per finestra)

1. In base alle esigenze, tagliare i listelli in resina espansa
autoadesivi secondo la lunghezza desiderata e applicarli al
telaio mobile e al telaio fisso della finestra.
Fig. 6
Cool 4000 – 6721858458 (2023/04)
2. Posizionare la giunzione scorrevole estensibile sulla fine-
stra ed estenderla completamente all'interno del telaio
della finestra.
Per la finestra scorrevole verticale, applicare la giunzione scor-
revole con il lato che presenta la maggiore profondità rivolto
verso il basso.
Per la finestra scorrevole orizzontale, il foro deve trovarsi nella
parte inferiore per poter installare correttamente il tubo flessi-
bile di scarico aria.
3. Regolare la giunzione scorrevole estensibile in base alle
dimensioni della finestra e fissare la lunghezza serrando le
viti.
Se la giunzione scorrevole estensibile è troppo larga, è possi-
bile tagliare la plastica con una sega. L'operazione deve essere
eseguita da un tecnico specializzato qualificato.
0010047566-001
3.
Fig. 7
Fig. 8
4. In base alle esigenze, tagliare i listelli in resina espansa non
autoadesivi secondo la lunghezza desiderata e sigillare la
fessura aperta tra il vetro e il telaio della finestra.
0010048793-001
2.
1.
Finestra scorrevole verticale
1.
3.
2.
Finestra scorrevole orizzontale
Installazione
0010048882-001
0010048881-001
155
