Instalación
4.3

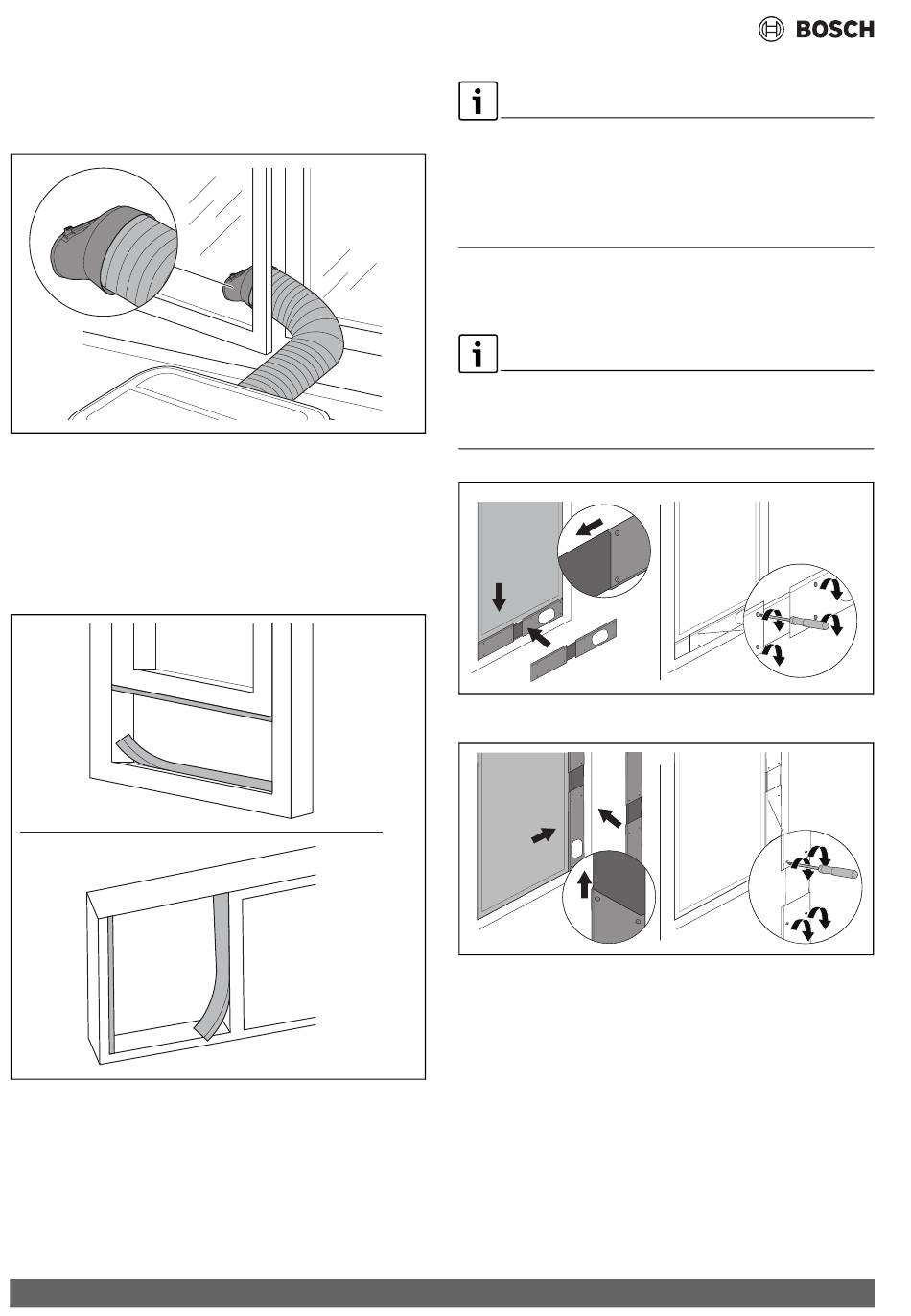

Ventana encofrada

1. Posicionar la manguera de aire de salida fuera de la ventana
para permitir que salga el aire caliente.
Fig. 5
4.4 Ventana suspendida/deslizante (set de ven-
tana ajustable)
1. Dependiendo de la necesidad, cortar las tiras de espuma
autoadhesiva a la longitud deseada y fijarlas al marco de la
ventana.
Fig. 6
2. Posicionar la corredera expandible de la ventana en esta y
extenderla por completo en el marco de la ventana.
106
Para la ventana colgante, la parte de la corredera de la ventana
con la profundidad mayor debe ir en la parte inferior.
Para la ventana deslizante, el orificio debe encontrarse en la
parte inferior para permitir una instalación correcta de la man-
guera de aire de salida.
3. Ajustar la corredera expansible de la ventana según la ven-
tana y fijar la longitud, ajustando los tornillos.
Si la corredera expansible de la ventana es demasiado grande,
es posible cortar el plástico con una sierra. Esta operación
0010047566-001
debe ser realizado por un personal cualificado.
3.
Fig. 7
Fig. 8
4. Dependiendo de la necesidad, cortar las tiras de espuma
autoadhesiva a la longitud deseada y sellar la ranura entre
el vidrio y el bastidor de la ventana.
0010048793-001
2.
1.
Ventana suspendida
1.
3.
2.
Ventana deslizante
