Instalação
4.3

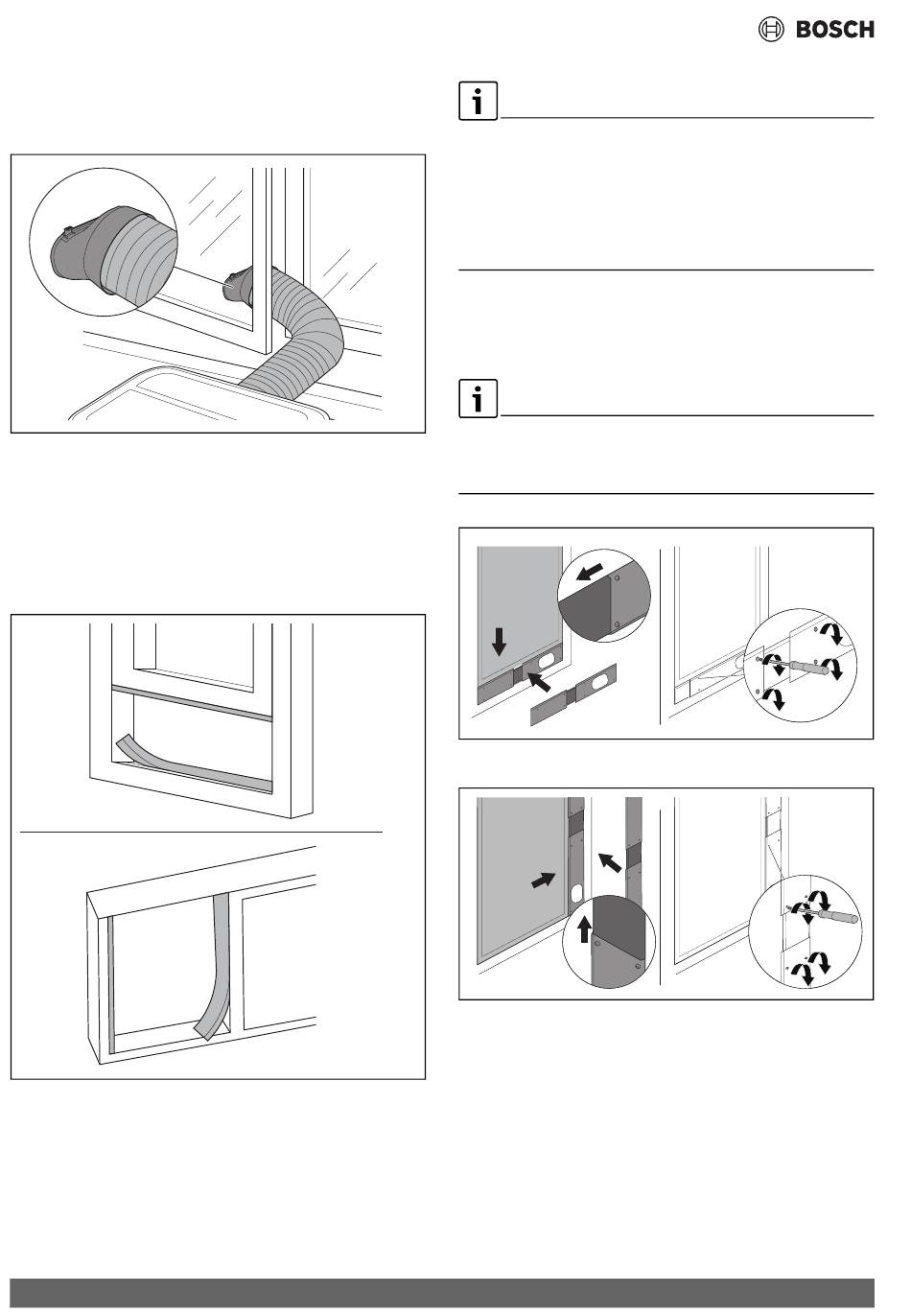

Janela oscilobatente

1. Posicione o tubo de exaustão fora da janela para deixar sair
o ar quente.
Fig. 5
4.4 Janela guilhotina/deslizante (kit de janela
ajustável)
1. Dependendo da necessidade, corte as tiras de espuma
autoadesivas no comprimento desejado e fixe-as ao caixi-
lho da janela e à armação.
Fig. 6
2. Posicione a peça deslizante de janela extensível na janela e
estenda-a completamente no interior da armação da
janela.
252
Para a janela guilhotina, a parte da peça deslizante de janela
com maior profundidade deve ser colocada ao longo da parte
inferior.
Para a janela deslizante, o orifício deve estar na parte inferior
para permitir uma instalação correta da mangueira de exaus-
tão.
3. Ajuste a peça deslizante de janela extensível dependendo
do tamanho da janela e fixe o comprimento apertando os
parafusos.
0010047566-001
Se a peça deslizante de janela extensível for demasiado grande,
é possível cortar o plástico com uma serra. Esta operação deve
ser realizada por um profissional qualificado.
3.
Fig. 7
Fig. 8
4. Dependendo da necessidade, corte a tira de espuma não
0010048793-001
adesiva no comprimento desejado e vede o espaço aberto
entre o vidro e a armação da janela.
2.
1.
Janela guilhotina
1.
3.
2.
Janela deslizante
Cool 4000 – 6721858458 (2023/04)
0010048882-001
0010048881-001
