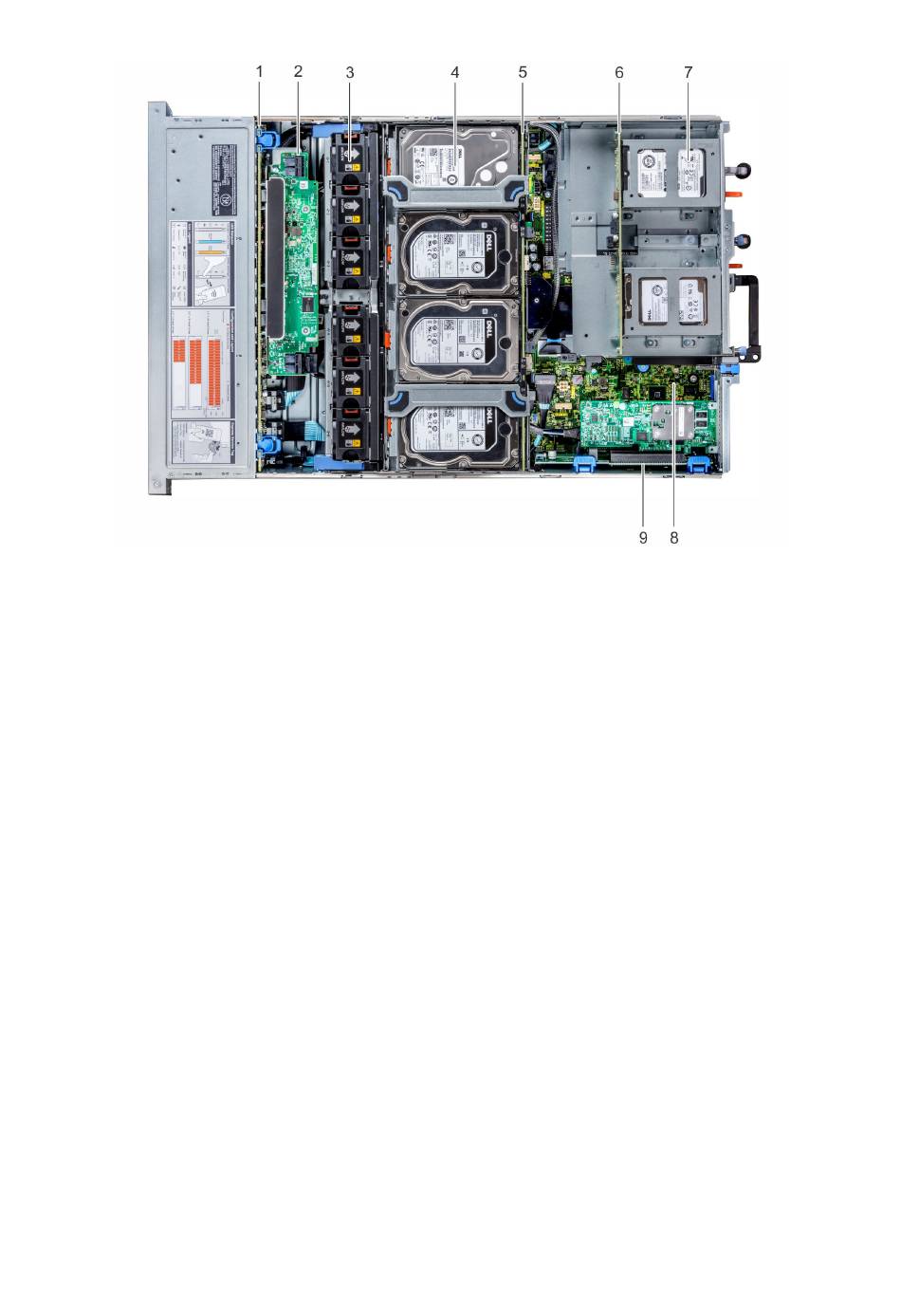

Ilustración 32. Interior del sistema: configuración que muestra la bandeja de unidades intermedias y la canastilla para
unidades traseras
1. Plano posterior
3. Ventilador de refrigeración (6) en el ensamblaje de ventiladores
de refrigeración
5. Plano posterior de unidades intermedias
7. Unidad (2 de 3,5" o 4 de 2,5") en la canastilla para unidades
traseras
9. Soporte vertical 1
76 Instalación y extracción de componentes del sistema de PowerEdge R7425
2. Dispositivo expansor de plano posterior
4. Unidad (4) en la bandeja de unidades intermedias
6. Plano posterior de unidades traseras
8. Placa base
