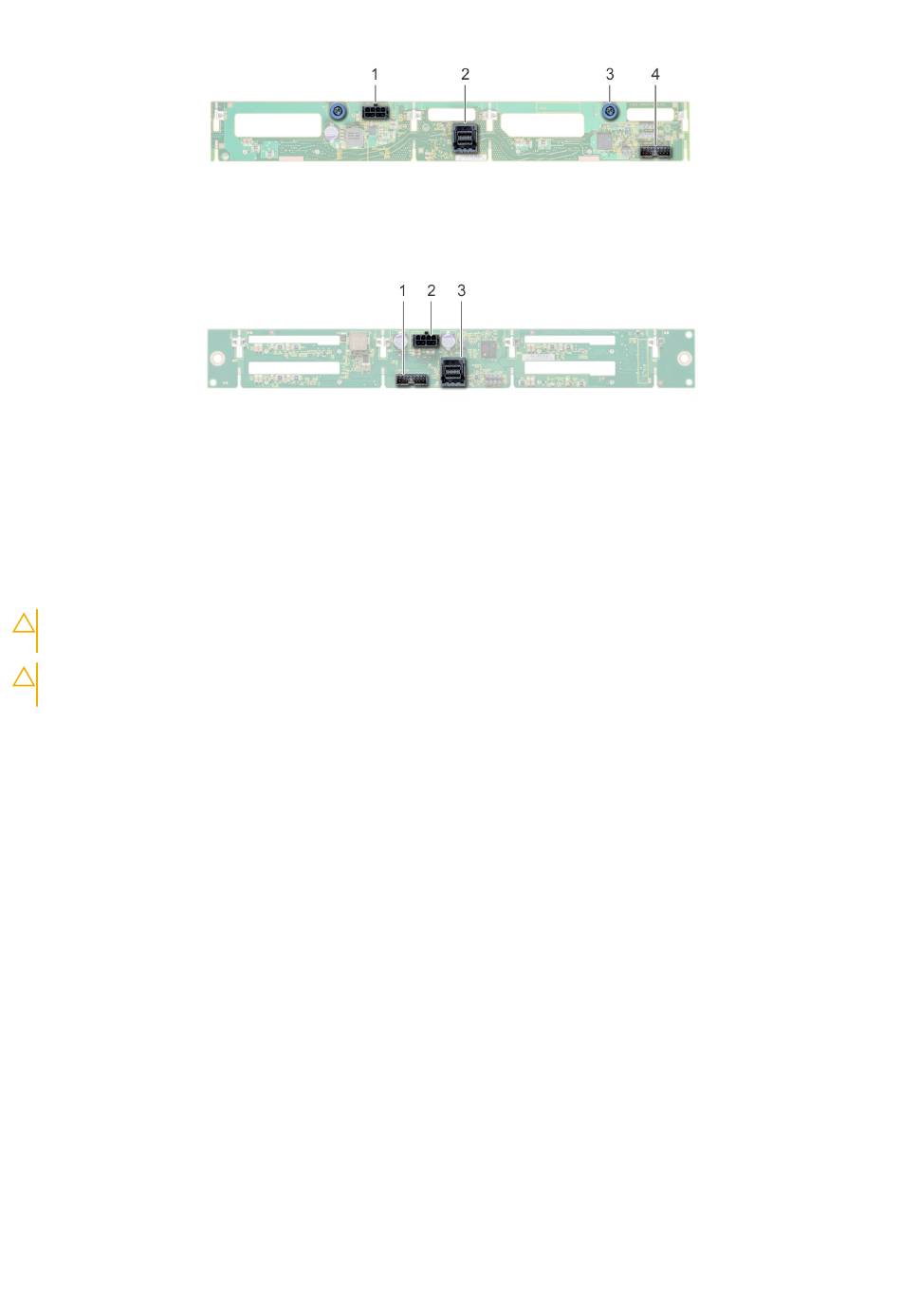

Ilustración 125. Vista posterior del plano posterior de 3,5" (canastilla para unidades traseras)
1. Conector de alimentación (BP_PWR)
3. Pasador de liberación
Ilustración 126. Vista posterior del plano posterior de 2,5" (canastilla para unidades traseras)
1. Conector de señal (J_BP_SIG)
2. Conector de alimentación (BP_PWR)
3. Conector SAS (J_SAS_1)
Extracción del plano posterior de unidades
Requisitos previos
PRECAUCIÓN: Para evitar daños en las unidades y en el plano posterior, extraiga las unidades del sistema antes de
extraer el plano posterior.
PRECAUCIÓN: Anote el número de cada una de las unidades y etiquételas temporalmente antes de extraerlas de forma
que pueda volver a colocarlas en las mismas ubicaciones.
1. Siga las pautas de seguridad que se enumeran en
2. Siga el procedimiento que se indica en
3. Extraiga la cubierta para flujo de aire.
4. Extraiga el ensamblaje de ventiladores de refrigeración.
5. Extraiga la cubierta del plano posterior.
6. Extraiga todas las unidades.
7. Desconecte todos los cables del plano posterior.
Pasos
Presione las lengüetas de liberación y levante el plano posterior para desengancharlo de los ganchos en el sistema.
2. Conector SAS (J_SAS_A)
4. Conector de señal (J_BP_SIG)
Instrucciones de seguridad
Antes de trabajar en el interior de su equipo
Instalación y extracción de componentes del sistema de PowerEdge R7425
en la página 67.
en la página 68.
