Dell PowerEdge R7425 Manual De Instalación Y Servicio página 170

5. cable SAS
7. cable SAS
9. Adaptador PERC en la ranura 3

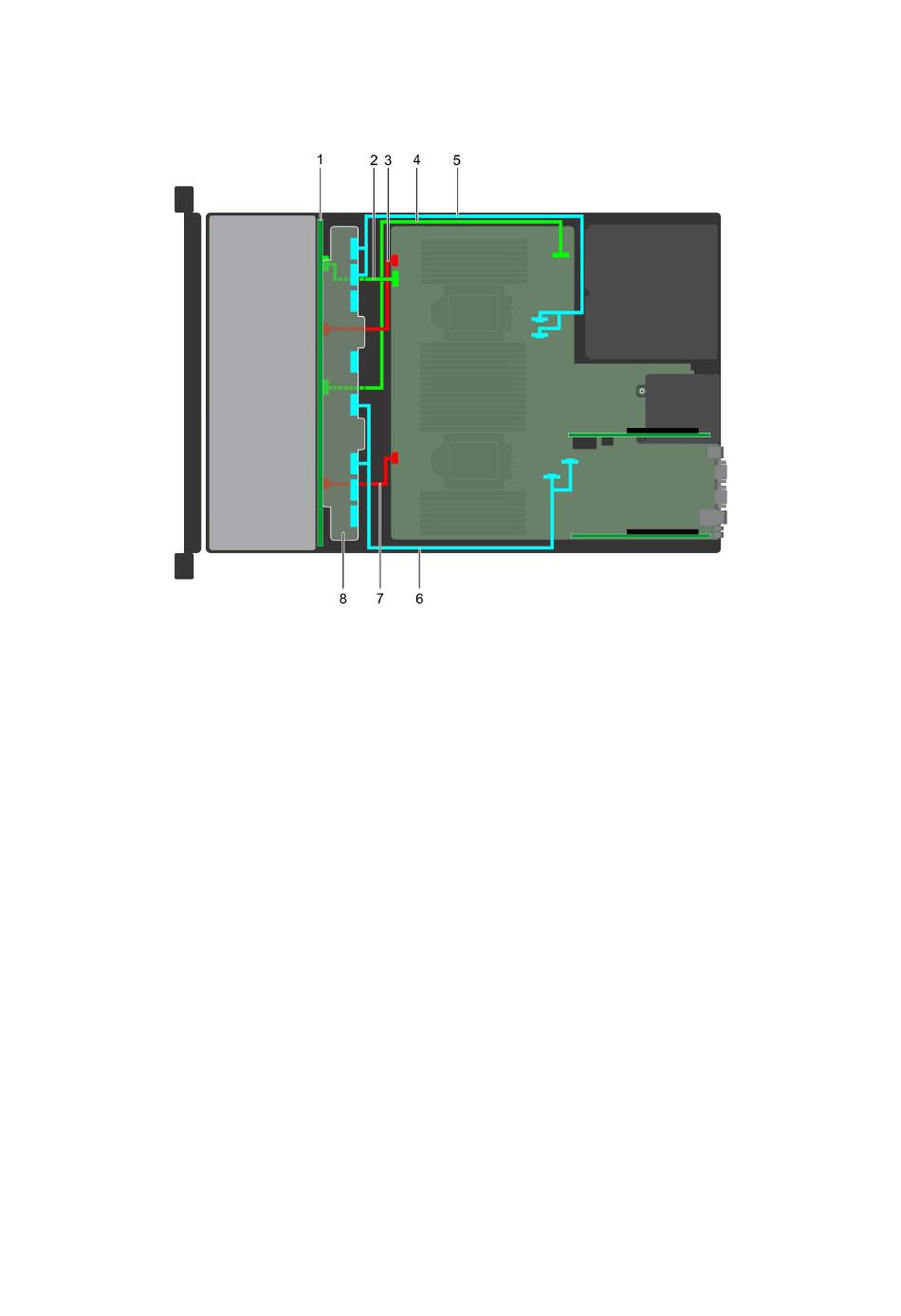

Ilustración 138. Plano posterior de 24 unidades NVMe de 2,5"
1. Plano posterior
3. cable de alimentación A del plano posterior
5. Cable PCIe (A2, B2 a M3, M4)
7. cable de alimentación B del plano posterior
170 Instalación y extracción de componentes del sistema de PowerEdge R7425
6. cable SAS
8. Plano posterior de 4 unidades traseras de 2,5"
10. Plano posterior de unidades intermedias
2. Cable de señal de plano posterior A
4. Cable de señal de plano posterior B
6. Cable PCIe (A1, B1 a M1, M2)
8. Dispositivo expansor de plano posterior
