Pasos
1. Conecte el cable de alimentación de la GPU al conector en la tarjeta madre del sistema.
NOTA: Cuando instale una GPU en el soporte vertical 1, conecte el cable de alimentación de la GPU al conector del soporte
vertical 1 y pase el cable a través de la ranura situada en la cubierta para flujo de aire GPU.
NOTA: Cuando instale una GPU en los soportes verticales 2 o 3, conecte el cable de alimentación de la GPU al conector de la
tarjeta madre del sistema.
2. Conecte el otro extremo del cable de alimentación de la GPU a la GPU.
3. Levante el seguro de la tarjeta de expansión y extraiga el soporte de relleno.
NOTA: Es necesario instalar un soporte de relleno en una ranura de expansión vacía a fin de cumplir con los requisitos de la
certificación del sistema de la Comisión Federal de Comunicaciones (FCC). Los soportes de relleno también evitan que entre polvo
y suciedad en el sistema y contribuyen a mantener una refrigeración y una circulación de aire adecuadas dentro del sistema.
NOTA: El soporte de relleno es necesario para mantener las condiciones térmicas adecuadas.
4. Alinee el conector de la GPU con el conector en el soporte vertical.
5. Inserte la GPU en el soporte vertical hasta que encaje perfectamente.
6. Presione el bloqueo de PCIe en la cubierta para flujo de aire GPU para liberar el pestillo del soporte para tarjeta PCIe.
NOTA: Asegúrese de que los bordes de la GPU encajen correctamente en la ranura para cubierta para flujo de aire GPU y el
pestillo del soporte para tarjeta PCIe.
NOTA: La GPU de longitud completa no requiere el pestillo del soporte de tarjeta PCIe en los soportes verticales para fijar la GPU
en su lugar.
7. Cierre el pasador de la tarjeta de expansión.

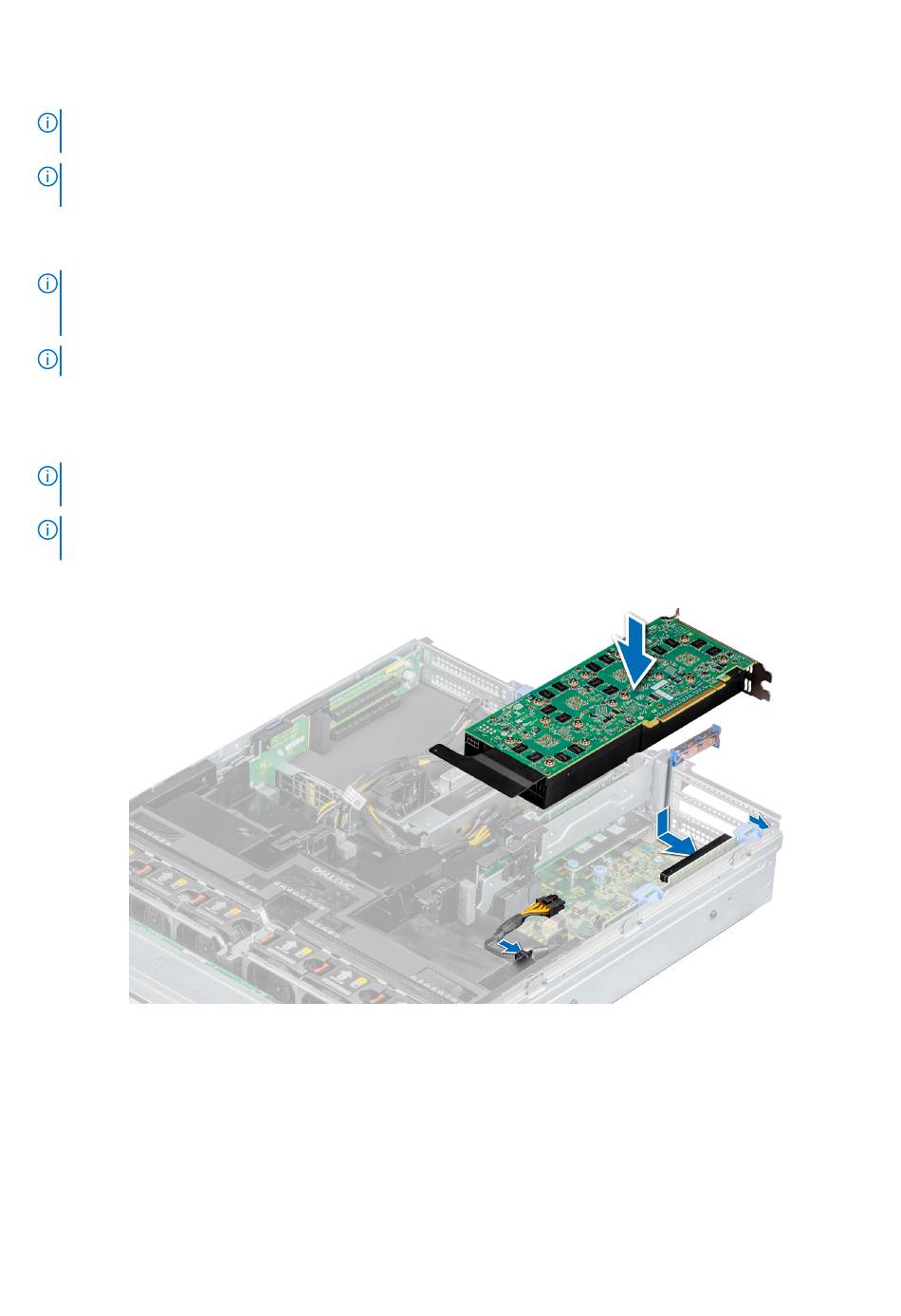

Ilustración 110. Instalación de la GPU 1
