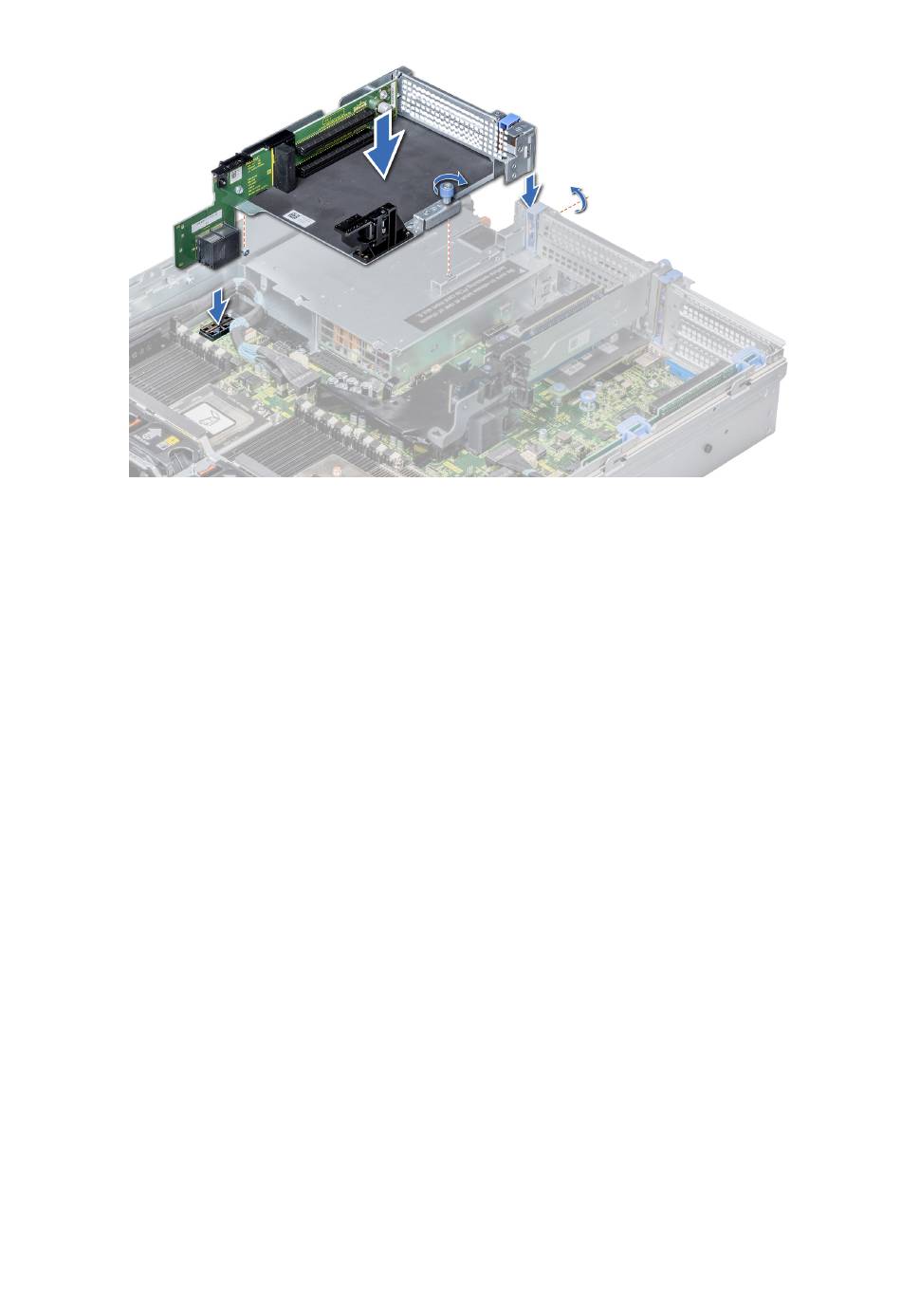

Ilustración 103. Instalación del soporte vertical para tarjetas de expansión 3
Siguientes pasos
1. Instale las tarjetas de expansión en el soporte vertical
2. Conecte los cables al soporte vertical.
3. Instale la cubierta para flujo de aire.
4. Si procede, abra el pestillo del soporte de tarjeta PCIe en la cubierta para flujo de aire para instalar la tarjeta PCIe de longitud completa.
5. Siga el procedimiento que se indica en
6. Instale los controladores de dispositivo necesarios para la tarjeta como se describe en la documentación de la tarjeta.
Pautas para la instalación de tarjetas GPU
● Asegúrese de que los procesadores están instalados.
● El procesador debe utilizar un módulo de disipador de calor de alto rendimiento 1U del kit de la GPU.
● Para garantizar un enfriamiento adecuado cuando haya una o varias GPU instaladas, la temperatura ambiente de entrada está
restringida a 30 °C para CPU de 200 W/180 W, 170 W/150 W y 120 W. Para obtener más información, consulte la sección limitaciones
de temperatura ambiente.
● Compruebe que el kit de habilitación GPU esté listo. El kit de habilitación de la GPU incluye:
1. Cubierta para flujo de aire GPU (1)
2. Espuma de Mylar (1)
3. Soporte vertical 3A para DW GPGPU (1), Soporte vertical 3B para SW GPGPU (1)
4. Cable de alimentación externa de la GPU para el soporte vertical 3A (solo DW GPU) (1)
5. Cable de alimentación externa de la GPU para el soporte vertical 2A y 2E (solo DW GPU) (1)
6. Soporte vertical 2A o 2E para DW GPGPU (1), Soporte vertical 2D para SW GPGPU (1)
7. Soporte vertical 1A para DW GPGPU (1), Soporte vertical 1E para SW GPGPU (1)
8. Cable de alimentación externa de la GPU para el soporte vertical 1A (solo DW GPU) (1)
9. Módulos del disipador de calor de alto rendimiento 1U (2)
10. Ventiladores de enfriamiento de alto rendimiento (6)
11. Cable de PCIe para el soporte vertical 3B (solo SW GPU) (1)
● Todas las GPU deben ser del mismo tipo y modelo.
● Puede instalar hasta tres GPU de doble ancho o seis GPU de ancho simple.
● Se debe quitar el soporte de relleno en la cubierta para flujo de aire de la GPU antes de instalar la GPU.
● Asegúrese de tener instalados los ventiladores de alto rendimiento y la cubierta para flujo de aire de la GPU.
144 Instalación y extracción de componentes del sistema de PowerEdge R7425
si las ha extraído.
Después de trabajar en el interior del sistema en la página 68.
