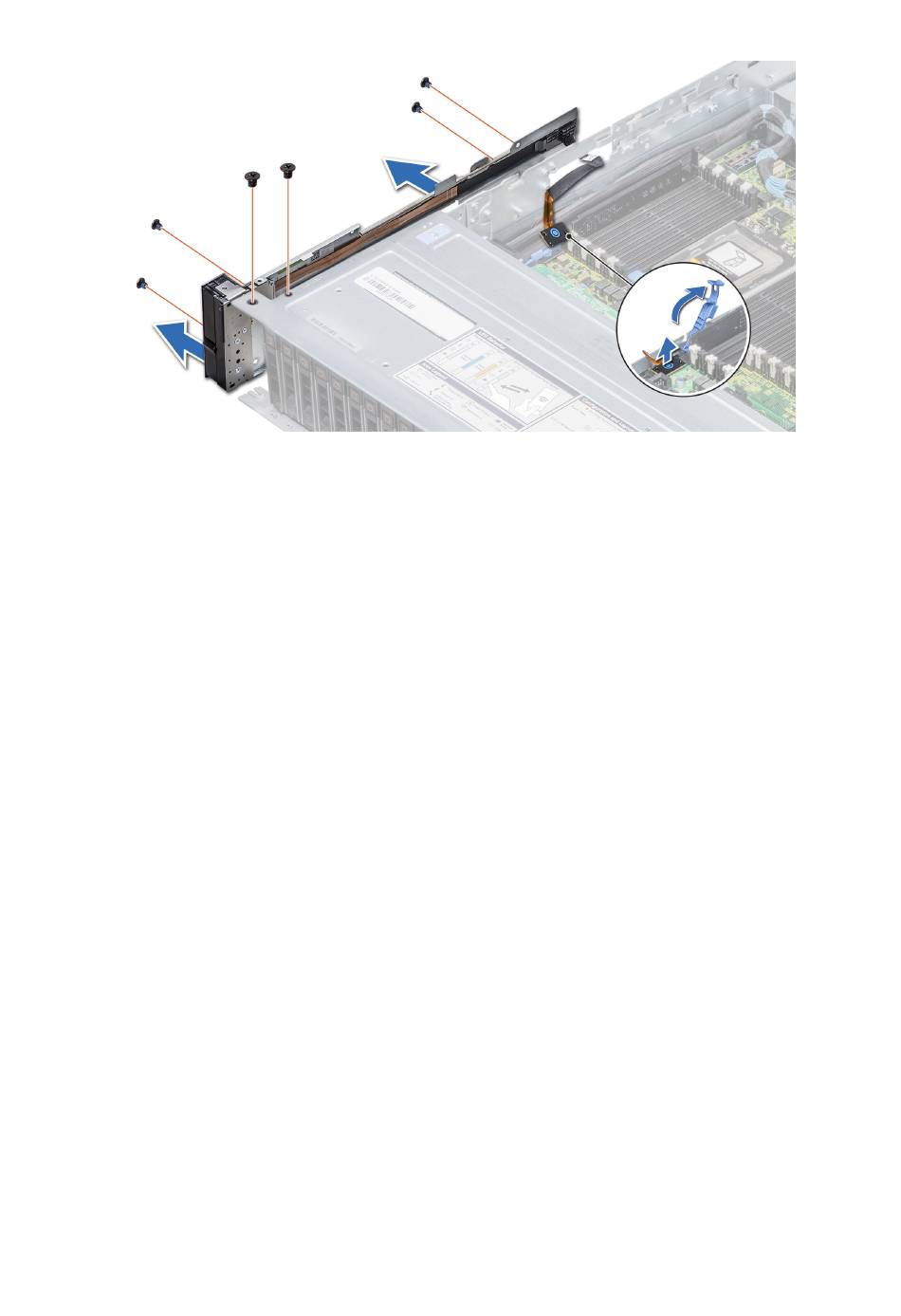

Ilustración 157. Extracción del panel de control izquierdo
Siguientes pasos
Instale el panel de control izquierdo.
Instalación del panel de control izquierdo
Requisitos previos
Siga las pautas de seguridad que se enumeran en
Pasos
1. Pase el cable del panel de control a través de la pared lateral del sistema.
2. Alinee el ensamblaje del panel de control izquierdo con la ranura del panel de control del sistema y conecte el ensamblaje del panel de
control al sistema.
3. Conecte el cable del panel de control al conector de la placa base y fíjelo mediante el pestillo para cable.
4. Con un destornillador Phillips n.º 1, coloque los tornillos que fijan el panel de control y el tubo del cable al sistema.
Instrucciones de seguridad
Instalación y extracción de componentes del sistema de PowerEdge R7425
en la página 67.
