Enrutador de cable

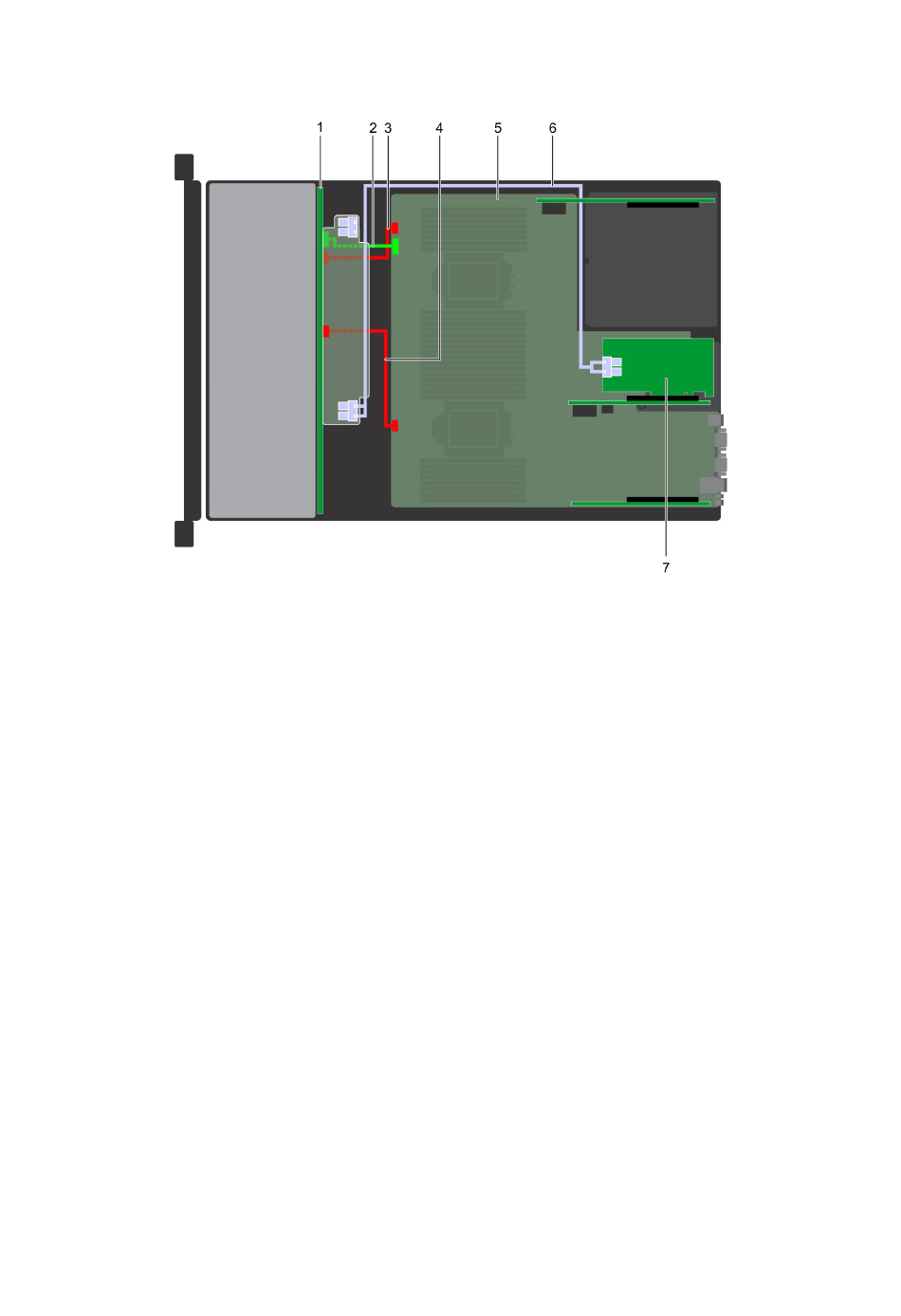

Ilustración 135. Colocación de los cables: plano posterior de 24 unidades de 2,5" con adaptador PERC (ranura 6)
1. Plano posterior
3. cable de alimentación A del plano posterior
5. Placa base
7. Adaptador PERC en la ranura 6
168 Instalación y extracción de componentes del sistema de PowerEdge R7425
2. Cable de señal del plano posterior
4. cable de alimentación B del plano posterior
6. cable SAS
