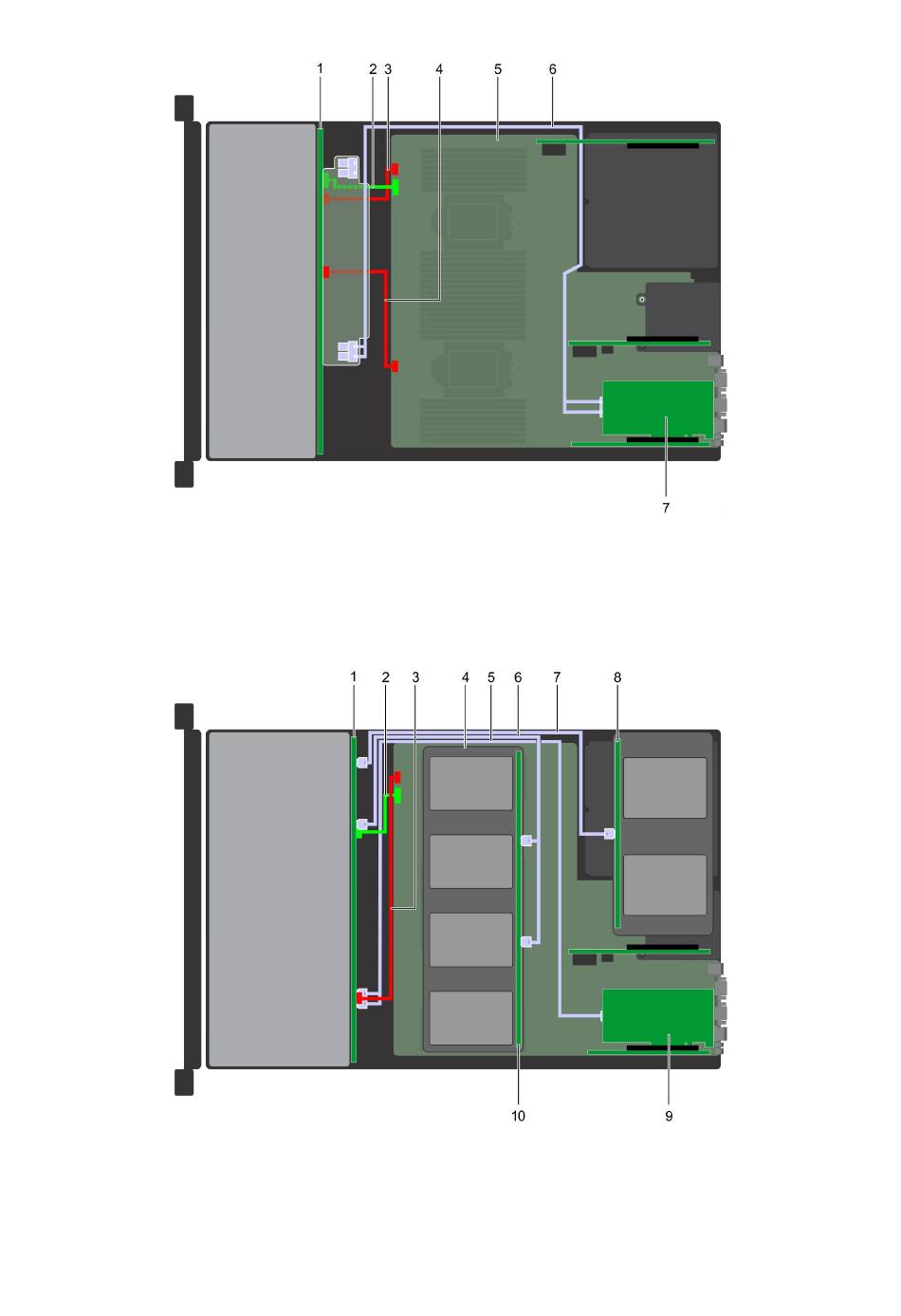

Ilustración 136. Colocación de los cables: plano posterior de 24 unidades de 2,5" con adaptador PERC (ranura 3)
1. Plano posterior
3. cable de alimentación A del plano posterior
5. Placa base
7. Adaptador PERC en la ranura 3
Ilustración 137. Colocación de los cables: plano posterior de 24 unidades de 2,5" con bandeja de 4 unidades intermedias de
3,5" (con 4 adaptadores de 2,5") y canastilla para 4 unidades traseras de 2,5"
1. Plano posterior
3. Cable de alimentación del plano posterior
2. Cable de señal del plano posterior
4. cable de alimentación B del plano posterior
6. cable SAS
2. Cable de señal del plano posterior
4. 4 unidades de 3,5" (con 4 adaptadores de 2,5")
Instalación y extracción de componentes del sistema de PowerEdge R7425 169
