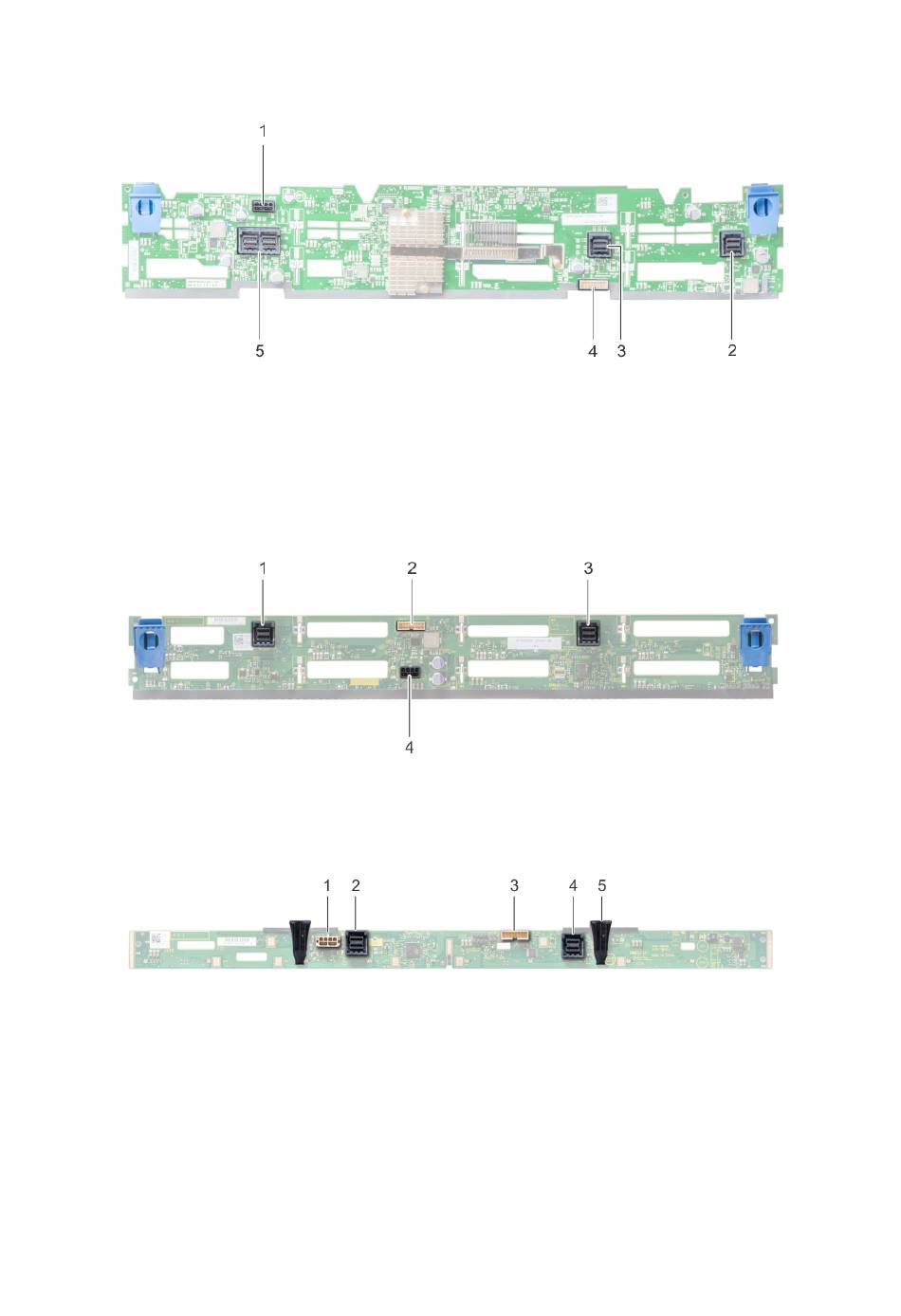

Ilustración 122. Vista posterior de 12 plano posterior de 3,5 pulgadas
1. Conector de alimentación (BP_PWR)
3. Conector SAS (A1 BP SAS)
5. Conector SAS (J_SAS_A0_B0)
Ilustración 123. Vista posterior del plano posterior de 8 unidades de 3,5"
1. Conector SAS (BP SAS B)
3. Conector SAS (BP SAS A)
Ilustración 124. Vista posterior del plano posterior de 3,5" (bandeja de unidades intermedias)
1. Conector de alimentación (BP_PWR)
3. Conector de señal (J_BP_SIG)
5. Lengüeta de liberación (2)
160 Instalación y extracción de componentes del sistema de PowerEdge R7425
2. Conector SAS (A2 BP SAS)
4. Conector de señal en el plano posterior BP SIG1
2. Conector de señal (J_BP_SIG)
4. Conector de alimentación (BP_PWR)
2. Conector SAS (J_SAS_A1)
4. Conector SAS (J_SAS_B1)
