Extracción del soporte vertical para tarjetas de expansión 3
Requisitos previos
1. Siga las pautas de seguridad que se enumeran en
2. Siga el procedimiento que se indica en
3. Si procede, cierre el pestillo del soporte de tarjeta PCIe en la cubierta para flujo de aire para liberar la tarjeta PCIe de longitud completa.
4. Extraiga la cubierta para flujo de aire.
5. Extraiga las tarjetas de expansión instaladas en el soporte vertical
6. Desconecte los cables conectados a la tarjeta de E/S.
Pasos
1. Con un destornillador Phillips n.° 2, afloje el tornillo que fija el soporte vertical al sistema.
2. Sujete el soporte vertical por los bordes y levántelo para extraerlo de la ranura en el sistema y del conector de soporte vertical de la
placa base.

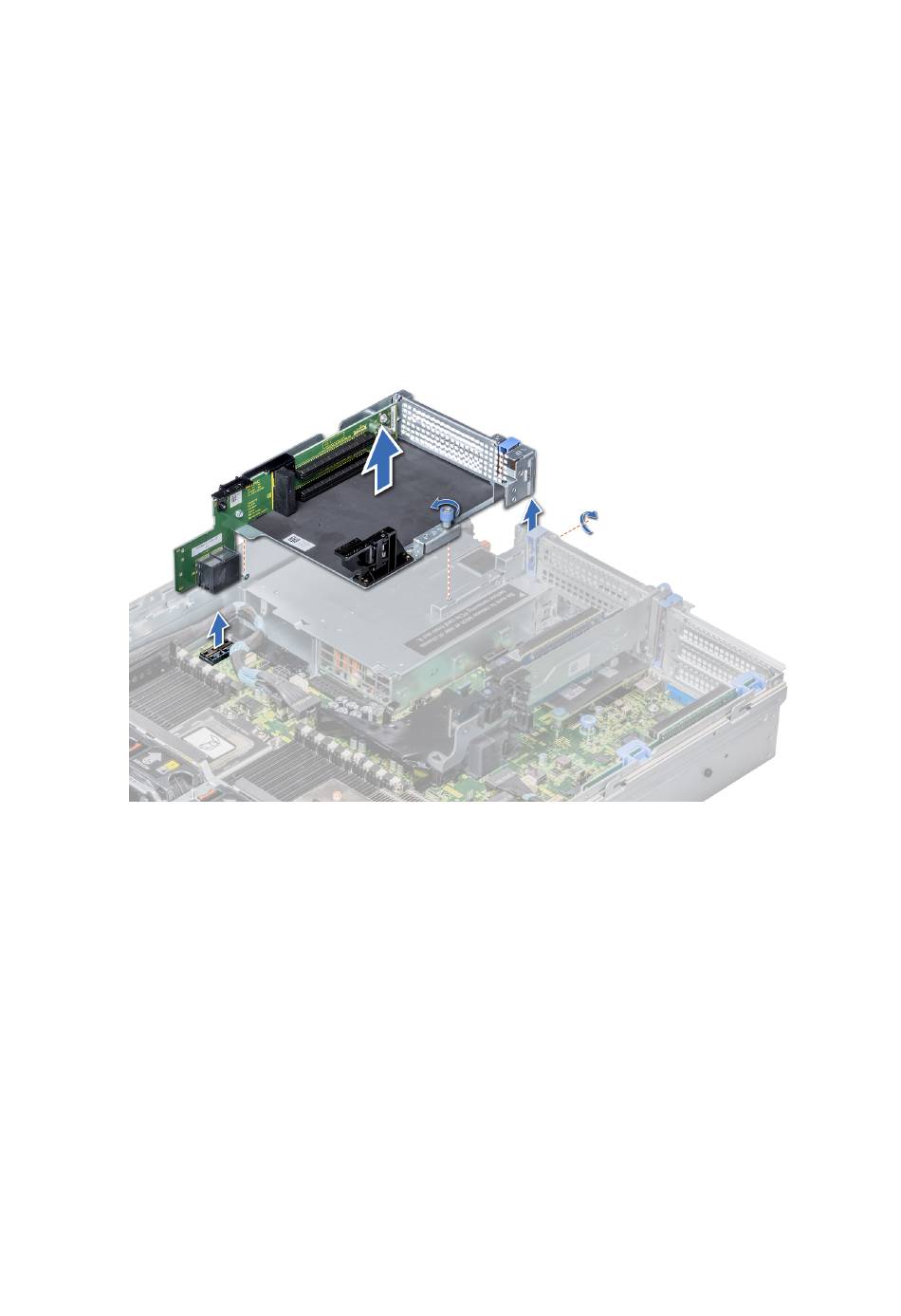

Ilustración 102. Extracción del soporte vertical para tarjetas de expansión 3
Siguientes pasos
Instale el soporte vertical para tarjetas de expansión 3.
Instalación del soporte vertical para tarjetas de expansión 3
Requisitos previos
Siga las pautas de seguridad que se enumeran en
Pasos
1. Alinee la lengüeta de la tarjeta vertical con la ranura en el sistema, y con los rieles de guía del soporte vertical con los separadores en el
lateral del sistema.
2. Coloque la tarjeta en su sitio hasta que su conector encaje en el conector correspondiente de la placa base.
La tarjeta vertical borde encaje con la guía del soporte vertical en el sistema.
3. Con un destornillador Phillips n.° 2, apriete el tornillo para fijar el soporte vertical al sistema.
Instrucciones de seguridad
Antes de trabajar en el interior de su equipo
Instrucciones de seguridad
Instalación y extracción de componentes del sistema de PowerEdge R7425
en la página 67.
en la página 68.
si procede.
en la página 67.
